Manual De Serviço Empilhadeira Toyota 8fg/ 8fd10 ~ 30

Manual de Serviço Empilhadeira Toyota 8FG/8FD10~30 — arquivo digital em PDF com 618 páginas em Português. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.

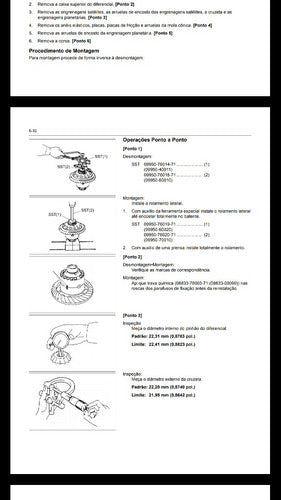

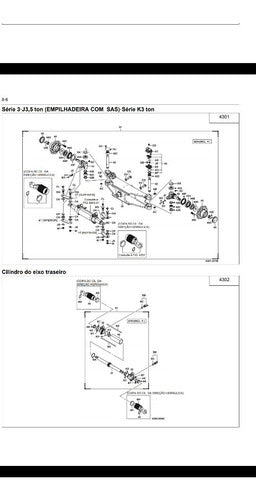

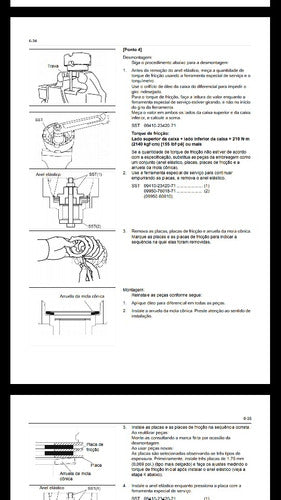

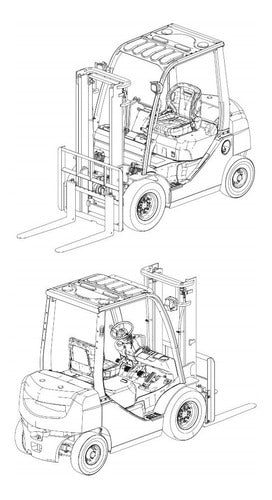

Volume 2 do conjunto de manuais Toyota, referência oficial CP049. Cobre as empilhadeiras Toyota 8FG e 8FD nas capacidades de 1 a 3,5 toneladas, equipadas com motores 4Y, 1DZ-II e 2Z. O manual apresenta diagrama hidráulico completo da direção e embreagem com todos os componentes numerados e identificados, vista explodida do corpo de válvulas com valores de torque especificados e fotos dos procedimentos passo a passo com indicação das ferramentas especiais (SSTs) necessárias em cada etapa. Formato PDF pesquisável para localização rápida por sistema ou procedimento.

Especificações do Manual

• Marca: Toyota
• Modelo: 8FG/8FD10~30
• Tipo: Empilhadeira
• Páginas: 618
• Tamanho: 94 MB
• Idioma: Português
• Formato: PDF Pesquisável
• Referência: CP049 (Vol.2) | Motor 4Y: CP663 | Motor 1DZ-II: CP664 | Motor 2Z: CP665
• Motores: 4Y, 1DZ-II, 2Z
• Variantes: 8FG e 8FD, séries 1 ton, 2-K2-K3 ton, 3 ton e J3,5 ton

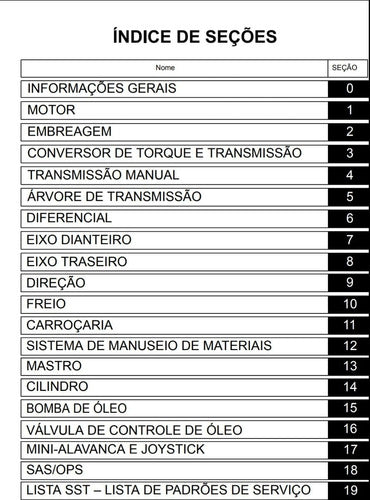

Procedimentos e Sistemas Cobertos

Motor e Trem de Força: Motor, Embreagem, Conversor de Torque e Transmissão, Transmissão Manual, Árvore de Transmissão.

Eixos e Direção: Diferencial, Eixo Dianteiro, Eixo Traseiro, Direção, Freio.

Carroçaria e Manuseio de Materiais: Carroçaria, Sistema de Manuseio de Materiais, Mastro, Cilindro.

Sistemas Hidráulicos e Controles: Bomba de Óleo, Válvula de Controle de Óleo, Mini-Alavanca e Joystick, SAS/OPS.

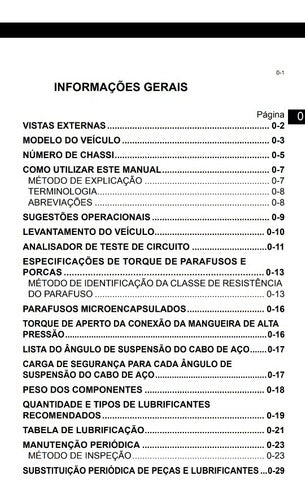

Diagnóstico e Referências: Diagnóstico de Falhas no Sistema Elétrico, Diagrama Elétrico, Tela de Funções Múltiplas (Opcional), Lista SST – Lista de Padrões de Serviço, Informações Gerais.

Destaques Técnicos

Exemplos de especificações presentes neste manual:

• Torque da porca de fixação do motor: 53,2~98,0 N.m (542~1000 kgf.cm)
• Torque dos parafusos da placa flexível — motor 4Y: 78~98 N.m (795~1000 kgf.cm)
• Torque dos parafusos da placa flexível — motores 1DZ-II e 2Z: 125~186 N.m (1275~1897 kgf.cm)
• Torque dos parafusos da carcaça do conversor de torque: 29,4~44,1 N.m (300~450 kgf.cm)
• Limite de desgaste do disco de embreagem (profundidade até os rebites): 0,3 mm
• Limite de espessura da arruela de encosto da transmissão: 2,7 mm
• Limite do diâmetro interno da engrenagem louca de marcha à ré: 49,1 mm

Para Quem é Este Manual

Indicado para oficinas de empilhadeiras, gestores de logística e profissionais de manutenção industrial que precisam de procedimentos verificados.

Manual de Serviço vs Catálogo de Peças

Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Toyota 8FGU25.

Perguntas Frequentes

O manual traz os torques da Toyota 8FG/8FD?
Sim, inclui tabela completa de torques por sistema. Exemplos: porca de fixação do motor 53,2~98,0 N.m; parafusos da placa flexível motor 4Y: 78~98 N.m; carcaça do conversor de torque: 29,4~44,1 N.m.

Serve para diagnosticar falhas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.

Qual a diferença para o catálogo de peças?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.

Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.

Veja também outros manuais de serviço Toyota disponíveis em nosso catálogo.
