O Manual de Serviço Electrolux IB45, IB54 e IB55 é o documento técnico em PDF, com 52 páginas em português, que a rede autorizada usa para atender sete refrigeradores frost free da linha. Reúne especificações de compressor, evaporador, condensador e tubo capilar, os dois diagramas elétricos, o sistema multiflow, a desmontagem de portas e componentes, o monitor de autoteste, os indicadores de erro e a matriz de falhas.
Destaques deste material
- Um manual só para sete refrigeradores frost free Electrolux: IB45, IB45S, IB54, IB54B, IB54S, IB55 e IB55S.
- Tabela de especificações modelo a modelo, com código comercial e PNC (924262749-00 a 924262762-00), tensões 127 V e 220 V, potência de degelo e pressões de alta e baixa.
- Dados de refrigeração prontos para o diagnóstico: gás R600a com carga de 35 g no IB45 e 39 g no IB54/IB55, compressor FMSY9C, bobina auxiliar de 15,3 ohms a 25 graus e LRA de 2,17 A.
- Capacidades e dimensões de cada família: 400 litros no IB45, com 1866 mm de altura, e 490 litros no IB54/IB55, com 1895 mm, e congelamento de 5,5 a 7 kg em 24 h.
- Modo debug, modo de autoteste, modo pull down e modo loja explicados, com os indicadores de erro separados por família de modelos.
- Cobre as funções eletrônicas da linha nova, como AUTOSENSE, FOOD CONTROL, gaveta FRESH&FLEX, gaveta HORTINATURA e filtro TASTEGUARD, além do sistema multiflow.
O que este documento cobre
- Especificações de compressor, evaporador, condensador, filtro secador, tubo capilar e fusível térmico
- Especificações dos sete modelos com código comercial e PNC
- Descrição do produto e painel de controle
- Instalação do produto e instalação elétrica
- Orientações ao consumidor
- Diagrama elétrico do IB55/IB55S e diagrama elétrico do IB45/IB45S/IB54/IB54S/IB54B
- Sistema multiflow

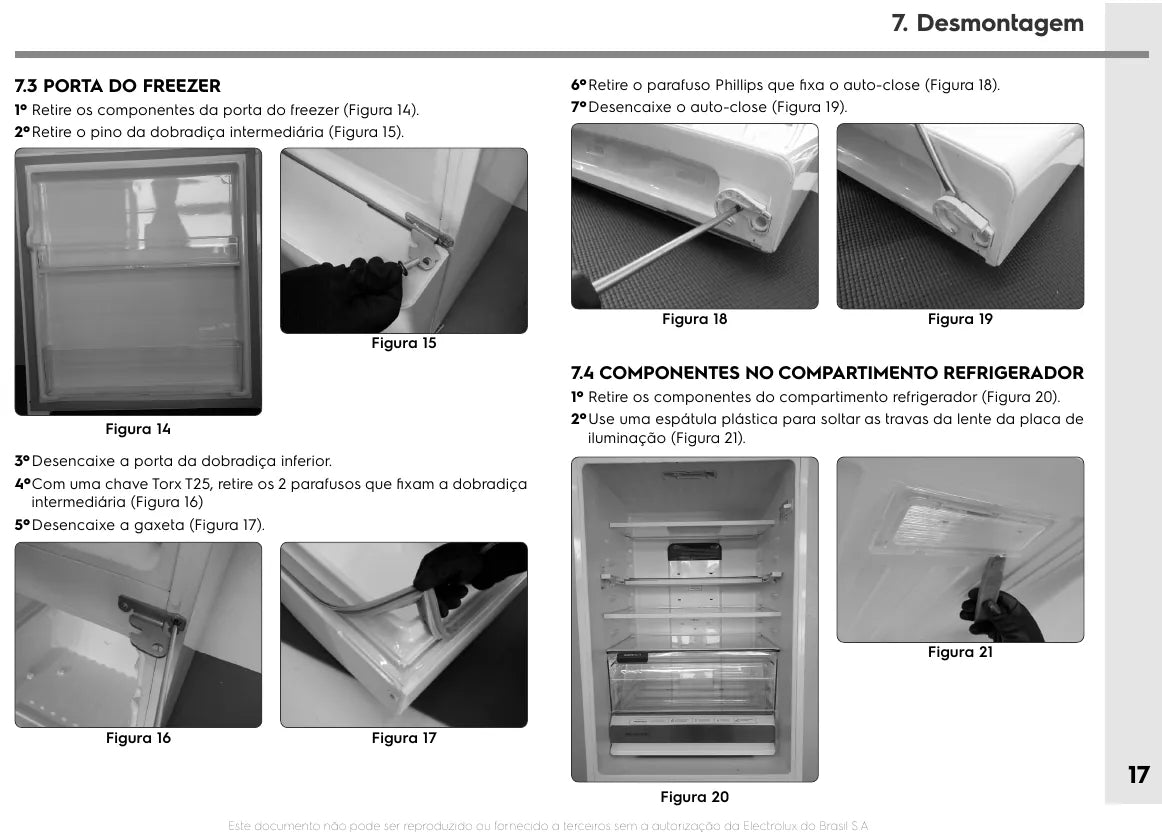

- Desmontagem das portas do refrigerador e do freezer
- Desmontagem dos componentes dos compartimentos refrigerador e freezer

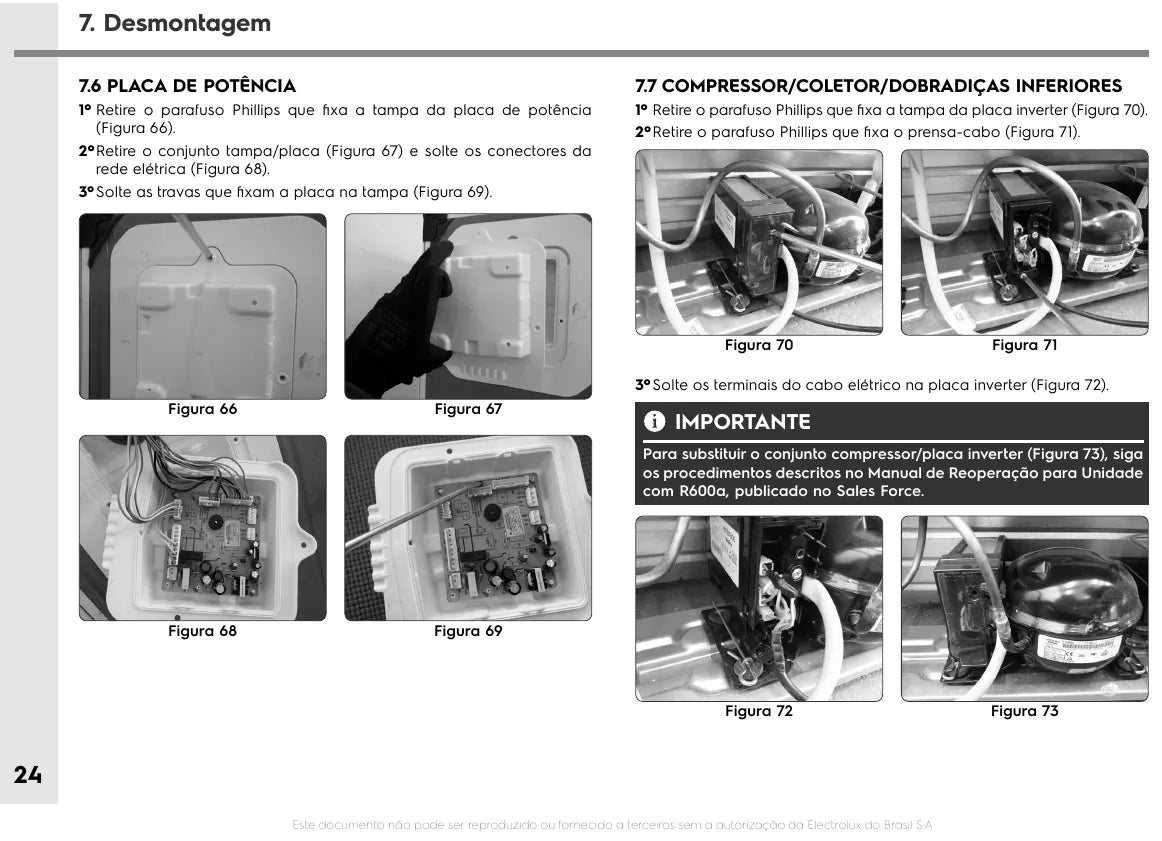

- Desmontagem da placa de potência, do compressor, do coletor e das dobradiças inferiores

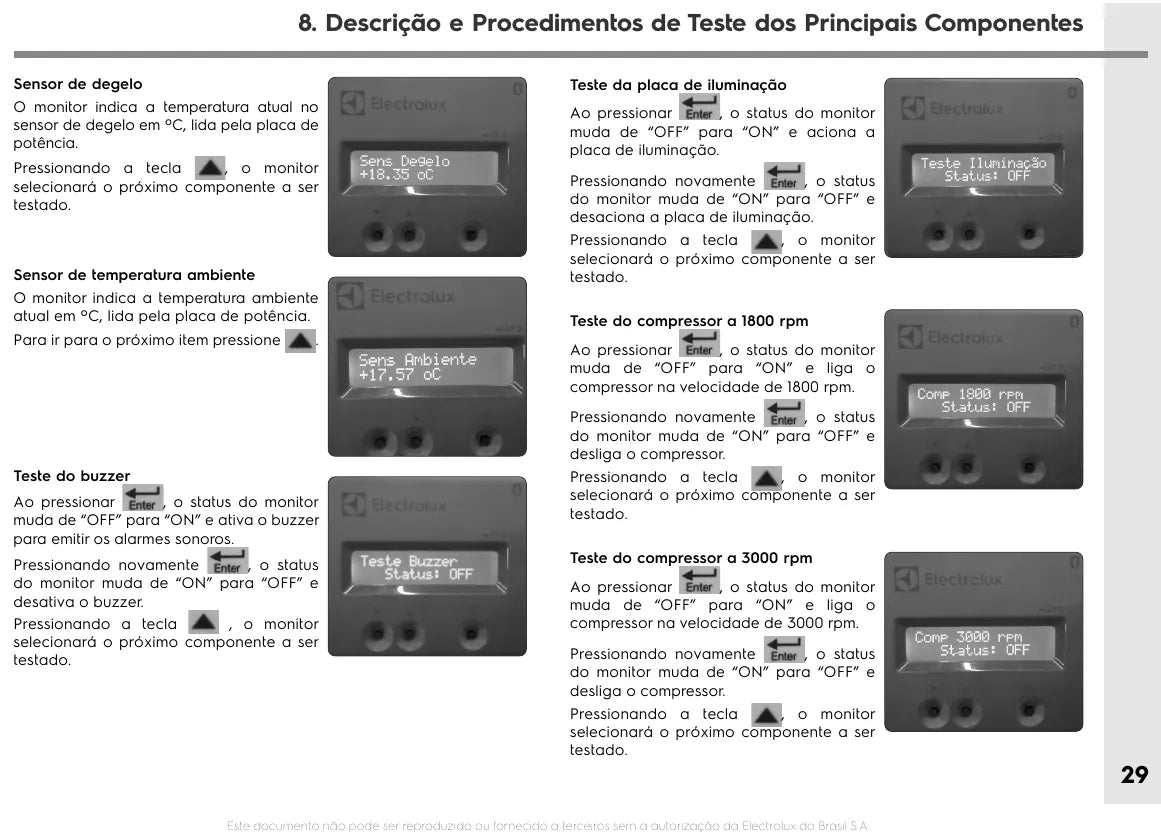

- Monitor de autoteste, modo debug e modo de autoteste
- Indicadores de erro, modo pull down e modo loja por família de modelos

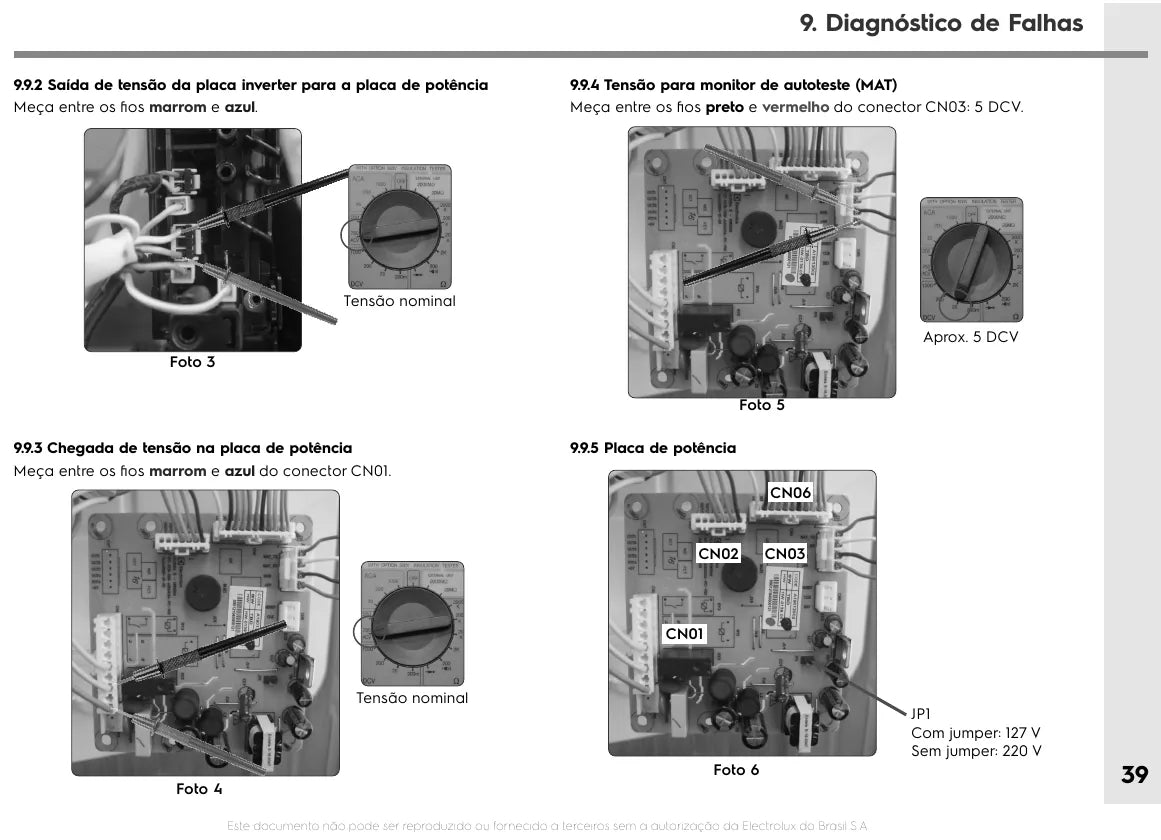

- Matriz de falhas com testes, fotos e soluções
- Tabela de medição dos componentes e conversão de resistência e tensão dos sensores
Por que vale a pena
- Sequência de fábrica para desmontar portas, componentes internos, placa de potência e compressor sem danificar o produto.
- Diagnóstico por sintoma: a matriz de falhas leva da reclamação ao teste e à solução, com fotos de apoio.
- Tabela de conversão de resistência e tensão dos sensores para dizer se o termistor está dentro da faixa ou fora.
- Autoteste, modo debug e indicadores de erro reunidos, então a placa conta onde está o problema.
- Sete modelos e as duas tensões no mesmo volume, com os dois diagramas elétricos da linha.
Para quem é
- Técnicos de assistência autorizada de refrigeração doméstica.
- Oficinas independentes que atendem refrigeradores frost free Electrolux.
- Lojas e revendas que fazem a manutenção dos produtos que vendem.
- Profissionais em formação em refrigeração e eletrodomésticos.
Perguntas frequentes
Quais modelos de refrigerador estão cobertos?
São sete no mesmo volume: IB45, IB45S, IB54, IB54B, IB54S, IB55 e IB55S, com a tabela de código comercial e PNC de cada versão, incluindo as versões S.
Como recebo o arquivo depois da compra?
O download é imediato. Assim que o pagamento é confirmado, o PDF fica disponível para baixar e você guarda no computador, no celular ou no tablet da oficina, sem prazo de entrega e sem frete.
Ele traz os dados do sistema de refrigeração?
Sim. Constam o gás R600a com a carga de cada família, o modelo do compressor, a resistência da bobina auxiliar, a corrente de rotor bloqueado e as pressões de alta e baixa.
É o manual do usuário que vem com o produto?
Não. Este é o manual da rede autorizada, com autoteste, modo debug, indicadores de erro, matriz de falhas e desmontagem passo a passo.
