Descrição

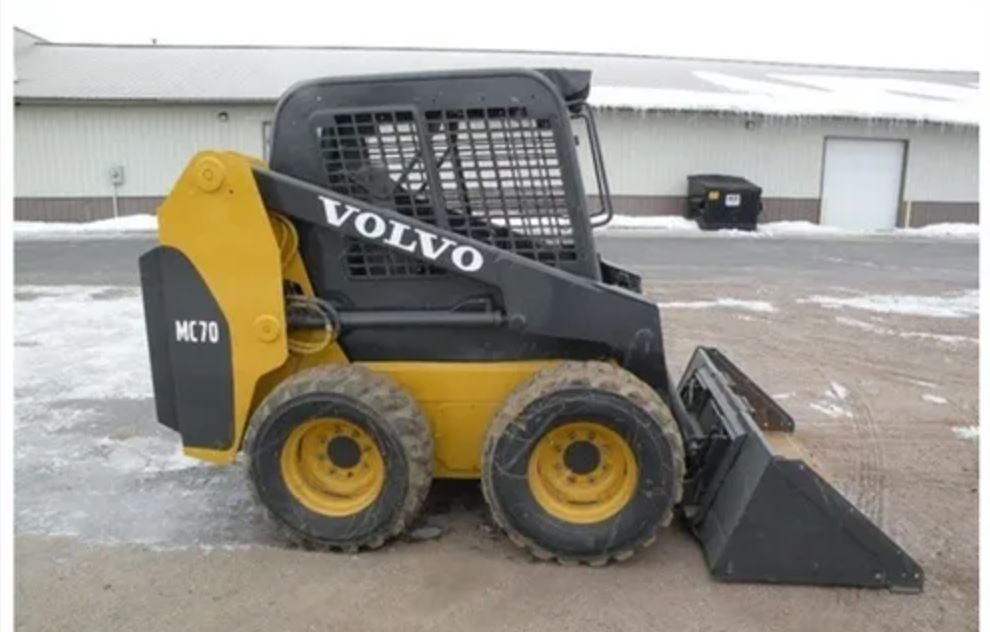

Manual de Serviço Mini Carregadeira Volvo MC70 — referência técnica completa em PDF com 562 páginas em inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.
O manual abrange as mini carregadeiras Volvo MC70 e suas variantes MC60 e MC70 High Flow, equipadas com motor Kubota V2203-B aspirado a diesel de 2,2 litros e 4 cilindros, com 36,5 kW (49 hp) a 2800 rpm. Inclui tabelas comparativas de especificações hidráulicas entre as três variantes, procedimentos de substituição de componentes com torques de montagem definidos, e diagramas com vistas explodidas de conjuntos como a bomba de carga e o bloco de válvulas hidrostáticas. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: MC70 (abrange também MC60 e MC70 High Flow)
- Tipo: Mini Carregadeira
- Páginas: 562
- Tamanho: 69,7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: Kubota V2203-B (diesel aspirado, 2,2 litros, 4 cilindros)
Procedimentos e Sistemas Cobertos
Transmissão e sistema de tração hidrostática, motor e sistemas auxiliares, sistema hidráulico de implementos, carregadeira frontal e braços de levante, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

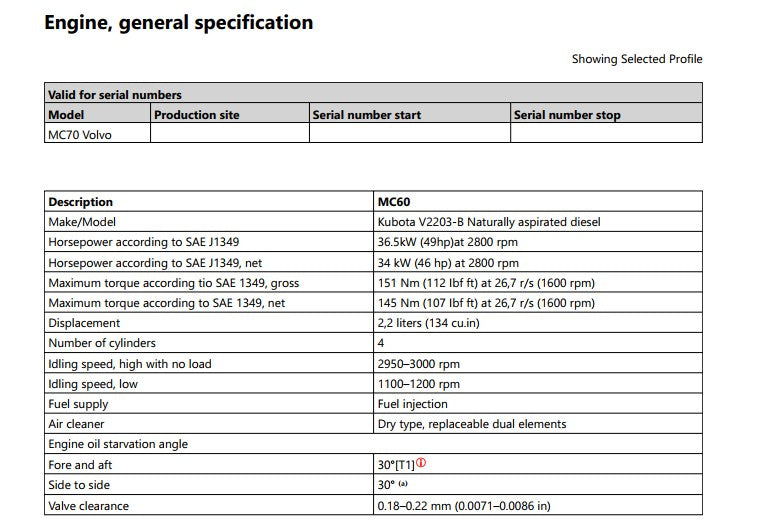

- Potência do motor: 36,5 kW (49 hp) bruto / 34 kW (46 hp) líquido a 2800 rpm
- Torque máximo do motor: 151 Nm (112 lbf·ft) bruto / 145 Nm (107 lbf·ft) líquido a 1600 rpm
- Folga de válvulas: 0,18–0,22 mm (0,0071–0,0086 in)
- Velocidade de ralenti: 1100–1200 rpm (baixo) / 2950–3000 rpm (alto sem carga)

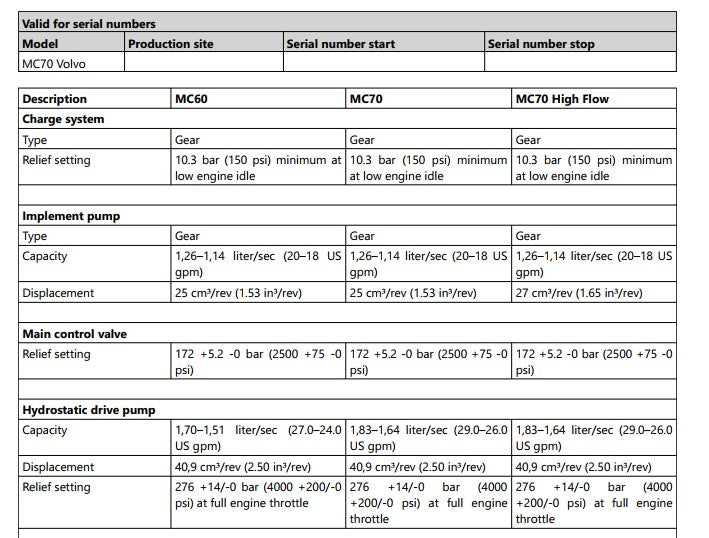

- Pressão do charge system: 10,3 bar (150 psi) mínimo em ralenti baixo
- Pressão da válvula de controle principal: 172 +5,2/-0 bar (2500 +75/-0 psi)
- Pressão da bomba hidrostática de tração: 276 +14/-0 bar (4000 +200/-0 psi) em plena aceleração

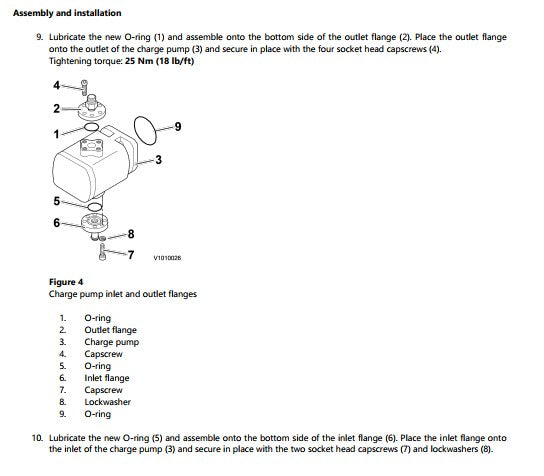

- Torque de aperto da flange da bomba de carga: 25 Nm (18 lbf·ft)

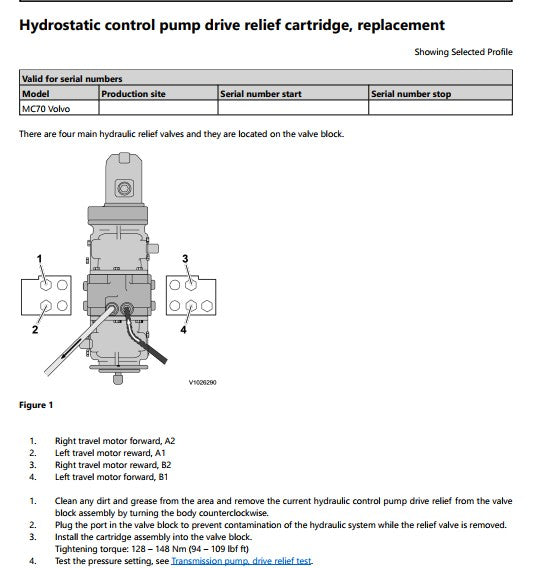

- Torque do cartucho da válvula de alívio hidrostática: 128–148 Nm (94–109 lbf·ft)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Volvo e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças MC70.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui as especificações completas do sistema hidráulico?
Sim, traz as pressões de todos os circuitos: charge system (10,3 bar), válvula de controle principal (172 bar) e bomba hidrostática de tração (276 bar), com torques de montagem para cada componente.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Acesse todos os manuais de serviço Volvo que temos disponíveis.
