Descrição
Manual de Serviço Volvo L90F — arquivo PDF pesquisável com 1.621 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.

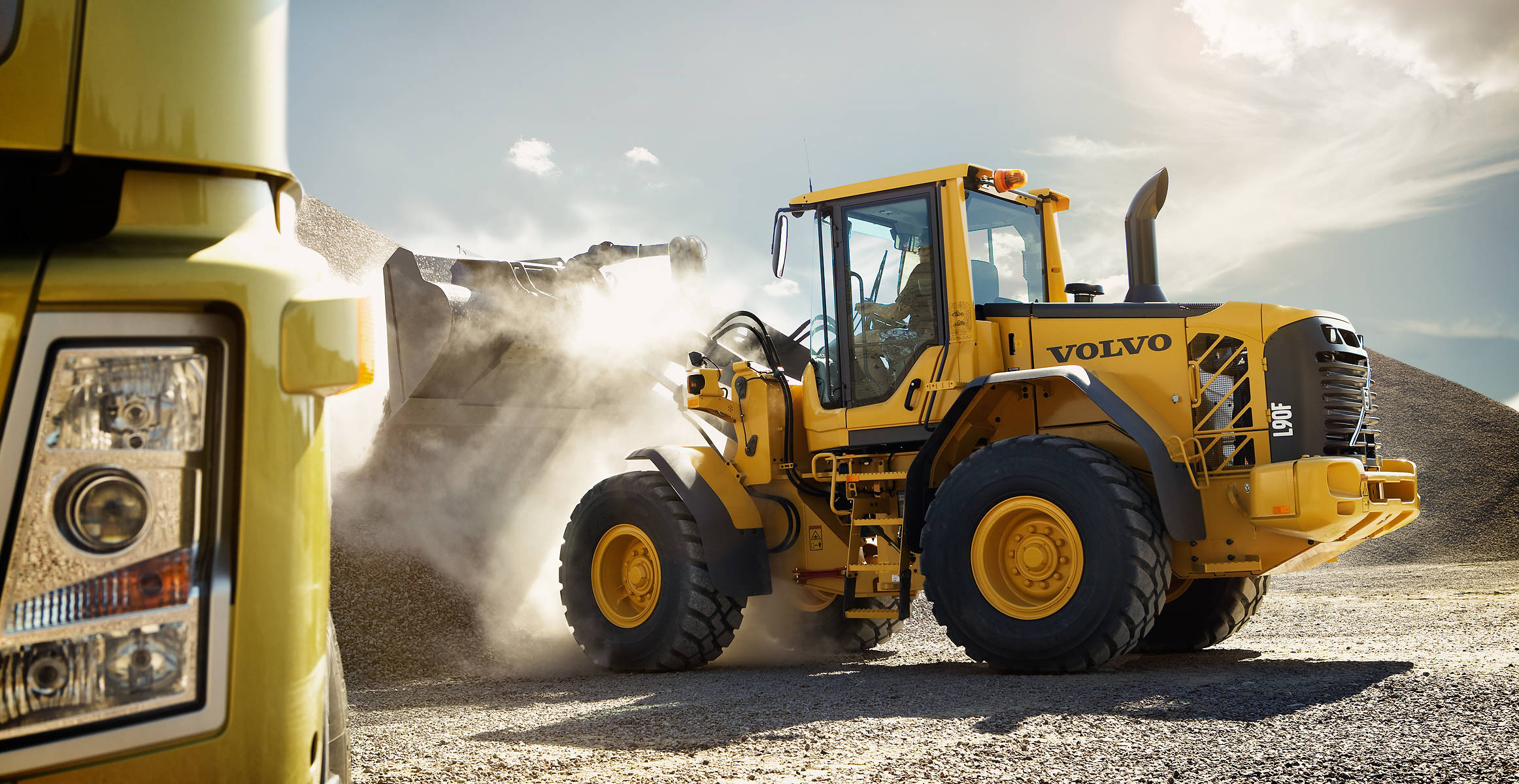

Cobre a Pá Carregadeira Volvo L90F equipada com motor D6ELAE3. Inclui tabelas de binários de aperto detalhadas para cada sistema, ilustrações técnicas com identificação de posições de montagem e procedimentos de ajuste. O manual apresenta torques específicos para componentes críticos como sistema de combustível e cilindro da direção. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: L90F
- Tipo: Pá Carregadeira
- Motor: D6ELAE3
- Páginas: 1.621
- Tamanho: 379 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Sistema hidráulico, implementos e braços de levante, motor e sistemas auxiliares, transmissão, conversor de torque, eixos e diferencial, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

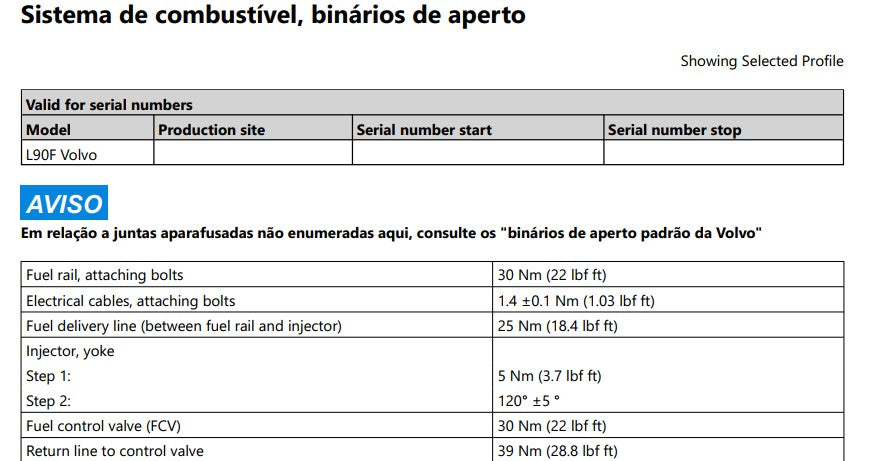

- Fuel rail, attaching bolts: 30 Nm (22 lbf ft)
- Fuel delivery line (between fuel rail and injector): 25 Nm (18.4 lbf ft)
- Injector yoke — Step 1: 5 Nm (3.7 lbf ft), Step 2: 120° ±5°
- Fuel control valve (FCV): 30 Nm (22 lbf ft)
- Return line to control valve: 39 Nm (28.8 lbf ft)

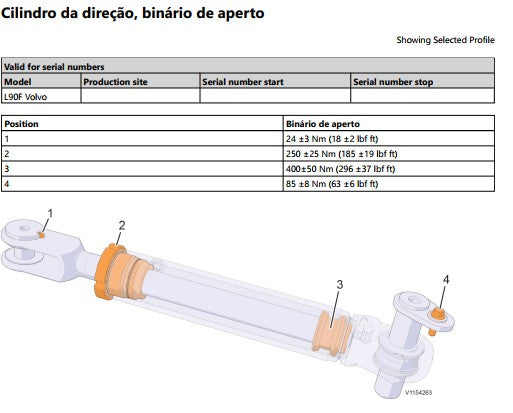

- Cilindro da direção, posição 2: 250 ±25 Nm (185 ±19 lbf ft)
- Cilindro da direção, posição 3: 400 ±50 Nm (296 ±37 lbf ft)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Volvo e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças L90F.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz os torques do motor D6ELAE3 e dos sistemas?
Sim, inclui tabelas completas de binários de aperto. Exemplo: sistema de combustível com torques de 5 Nm a 39 Nm e cilindro da direção com torques de 24 Nm a 400 Nm conforme posição de montagem.
Manual e catálogo são a mesma coisa?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
