Descrição
Manual de Serviço Pá Carregadeira Volvo L60E — arquivo PDF com 1.085 páginas em inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

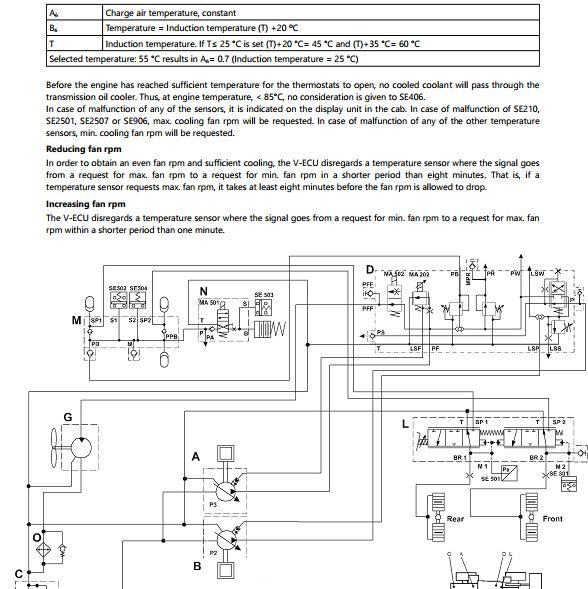

O documento cobre a pá carregadeira Volvo L60E equipada com motor D6DLCE2 de 6 cilindros e 102 kW (137 hp) a 1800 rpm. Inclui diagramas hidráulicos detalhados do sistema de arrefecimento com mapeamento completo de sensores de temperatura, fotografias passo a passo de procedimentos de montagem e tabelas de especificações do motor e do sistema de direção hidráulica. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: L60E
- Tipo: Pá Carregadeira
- Motor: D6DLCE2
- Páginas: 1.085
- Tamanho: 212 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Sistema hidráulico principal, implementos e braços de levante, motor e sistemas auxiliares, transmissão e conversor de torque, eixos e diferencial, direção hidráulica, sistema de freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

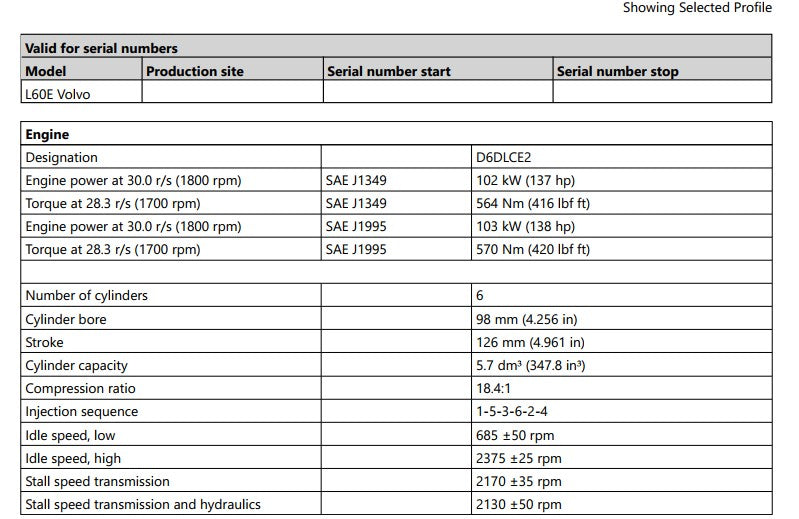

- Motor D6DLCE2: 102 kW (137 hp) a 1800 rpm; torque de 564 Nm (416 lbf ft) a 1700 rpm
- 6 cilindros em linha; diâmetro 98 mm; curso 126 mm; capacidade 5,7 dm³
- Taxa de compressão: 18,4:1; sequência de injeção: 1-5-3-6-2-4
- Marcha lenta baixa: 685 ±50 rpm; marcha lenta alta: 2375 ±25 rpm

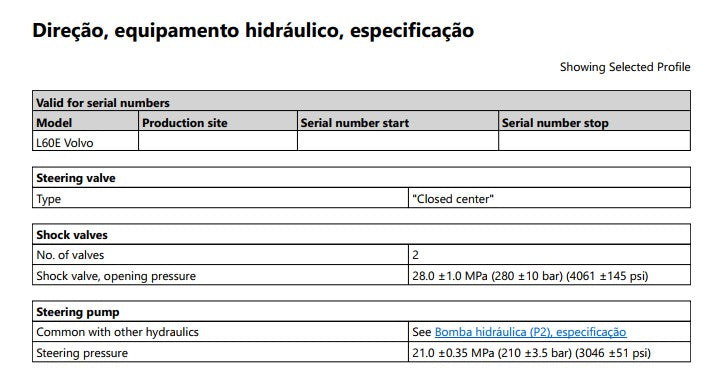

- Pressão da bomba de direção: 21,0 MPa (210 bar)
- Pressão de abertura das válvulas de choque da direção: 28,0 MPa (280 bar)

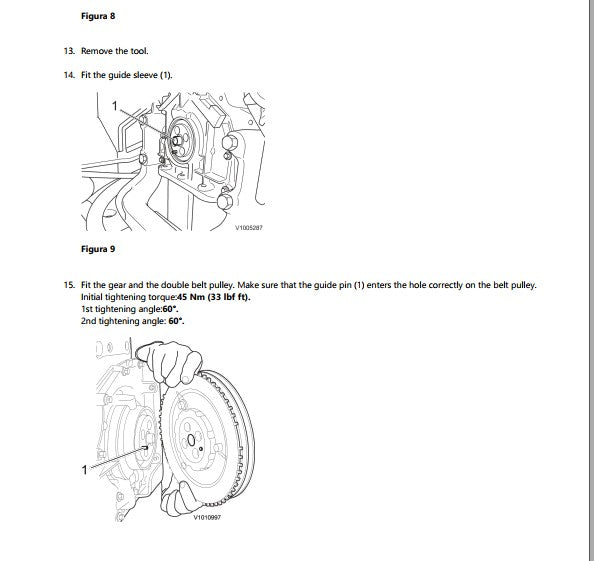

- Torque da dupla polia de correia: 45 Nm; ângulos de aperto sequenciais de 60° + 60°
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Volvo, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças L60E. Para consulta elétrica e hidráulica isolada, há também os Diagramas Elétricos e Hidráulicos Volvo L60E disponíveis separadamente.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz as especificações completas do motor D6DLCE2?
Sim, inclui tabela completa com potência (102 kW / 137 hp), torque (564 Nm a 1700 rpm), sequência de injeção (1-5-3-6-2-4), diâmetro e curso dos cilindros, taxas de compressão e rotações de operação.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Volvo disponíveis em nosso catálogo.
