Descrição
Manual de Serviço Pá Carregadeira Volvo L220D — arquivo digital em PDF com 489 páginas em inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.

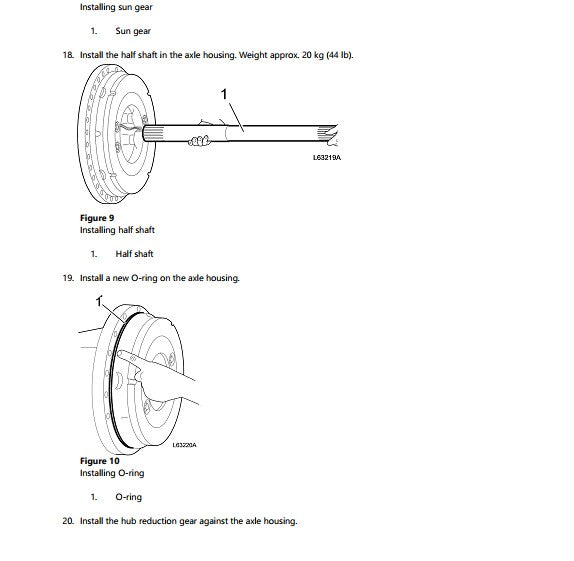

A L220D é equipada com motor TD122KLE de 6 cilindros e 12 litros, com potência de 257 kW (350 hp) a 1600 rpm e torque máximo de 1645 N·m a 1450 rpm. O manual cobre a transmissão Power Shift HTE300 com 4 velocidades à frente e 4 à ré, solenoides PWM controlados pela V-ECU, além do eixo dianteiro AWB50 com relação total de 23,33:1 e bloqueio de diferencial eletro-hidráulico. Inclui procedimentos passo a passo com fotos e ilustrações numeradas para desmontagem e montagem de componentes do eixo e do sistema hidráulico. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: L220D
- Tipo: Pá Carregadeira
- Páginas: 489
- Tamanho: 69,7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: TD122KLE (6 cilindros, 12 litros)
- Transmissão: HTE300 Power Shift (4F × 4R)
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, transmissão Power Shift HTE300, conversor de torque, eixos e diferencial, sistema hidráulico principal, implementos e braços de levante, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor TD122KLE: 257 kW (350 hp) ISO 9249 a 1600 rpm
- Torque máximo: 1645 N·m (1213 lbf·ft) a 1450 rpm
- Cilindrada: 12 litros — diâmetro 130,17 mm, curso 150 mm

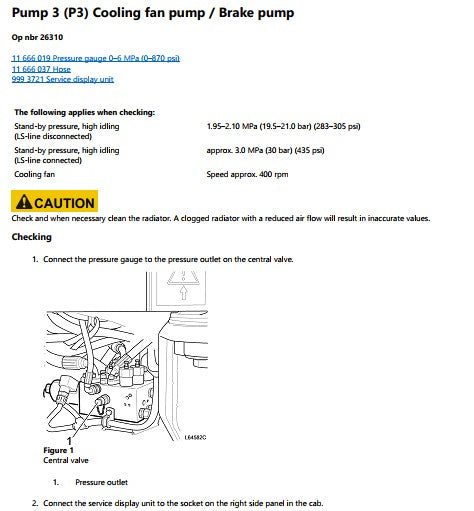

- Pressão stand-by bomba P3 (LS desconectado): 1,95–2,10 MPa (283–305 psi)
- Pressão stand-by bomba P3 (LS conectado): aprox. 3,0 MPa (435 psi)
- Eixo dianteiro AWB50: relação total 23,33:1, bloqueio de diferencial eletro-hidráulico

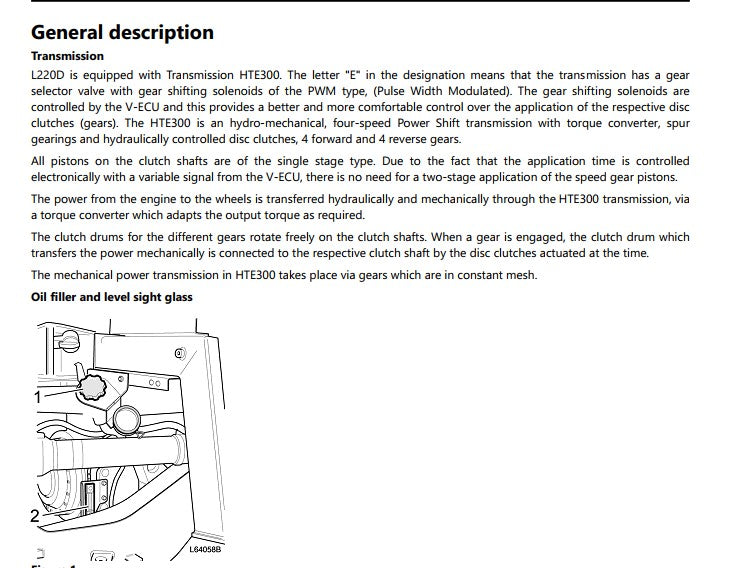

- Transmissão HTE300: solenoides de troca de marchas do tipo PWM, controlados pela V-ECU
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Volvo, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças L220D.
Perguntas Frequentes
O que é um manual de serviço?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz as especificações do motor TD122KLE?
Sim, inclui tabela completa com potência de 257 kW (350 hp), torque de 1645 N·m, cilindrada de 12 litros e valores de referência por norma ISO, SAE e DIN.
Serve para diagnosticar falhas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Volvo disponíveis em nosso catálogo.
