Descrição
Manual de Serviço Mini Escavadeira Volvo EC55B — arquivo PDF com 940 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

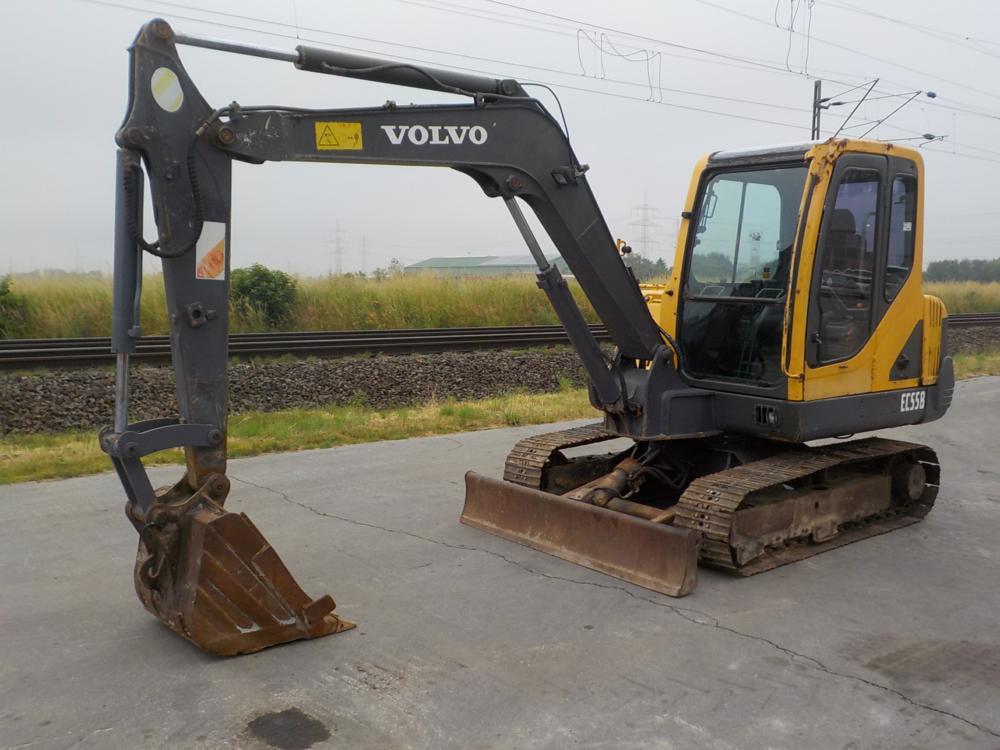

Cobre a mini escavadeira Volvo EC55B equipada com motor 4TNV94L (38.2 kW / 51.2 HP a 2100 rpm). Inclui tabelas completas de torque para todos os cilindros hidráulicos, curva de desempenho do motor, procedimentos de montagem com fotos passo a passo e limites de vazamento interno de cada cilindro. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: EC55B
- Tipo: Mini Escavadeira
- Motor: 4TNV94L
- Páginas: 940
- Tamanho: 186 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Sistema hidráulico principal, bombas e motores hidráulicos, motor e sistemas auxiliares, válvulas de controle, material rodante, sistema de giro, lança e braço, sistema de combustível, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque do motor: 200.0 N·m (20.4 kgf·m) a 1400 rpm
- Potência: 38.2 kW (51.2 HP) a 2100 rpm

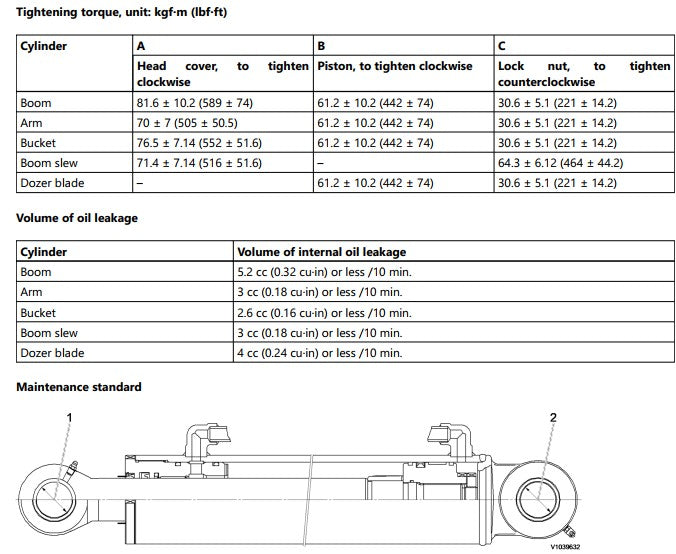

- Torque cabeçote cilindro da lança: 81.6 ± 10.2 kgf·m (589 ± 74 lbf·ft)
- Torque cabeçote cilindro do braço: 70 ± 7 kgf·m (505 ± 50.5 lbf·ft)

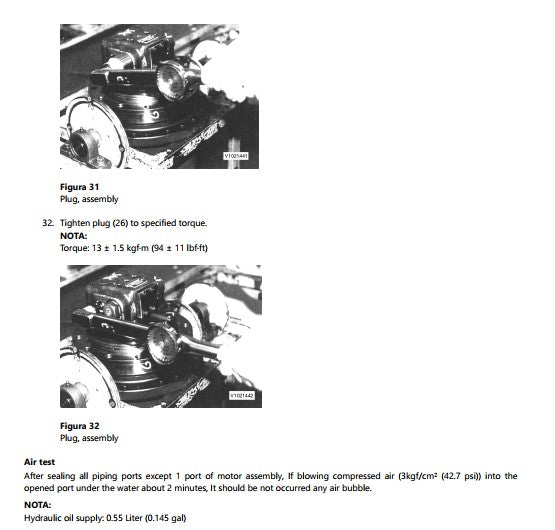

- Torque plug motor de giro: 13 ± 1.5 kgf·m (94 ± 11 lbf·ft)

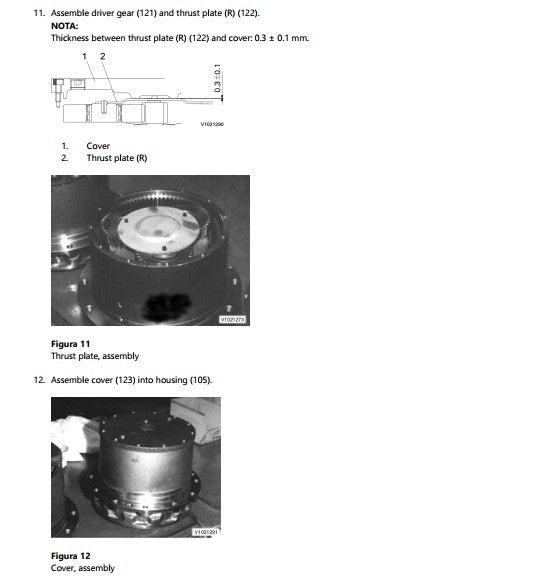

- Folga thrust plate: 0.3 ± 0.1 mm
- Vazamento interno cilindro da lança: 5.2 cc ou menos /10 min
- Capacidade de óleo motor de translação: 0.55 L (0.145 gal)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Volvo, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças EC55B.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques dos cilindros hidráulicos?
Sim, inclui tabela completa de torques para todos os cilindros (lança, braço, caçamba, giro da lança e lâmina). Exemplo: cabeçote do cilindro da lança — 81.6 ± 10.2 kgf·m.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
