Descrição
Manual de Serviço Escavadeira Volvo EC380D NL — referência técnica completa em PDF com 2.555 páginas em Português. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.

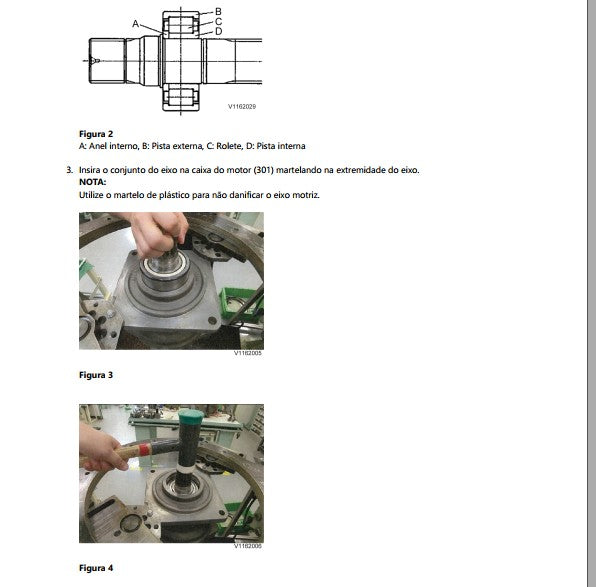

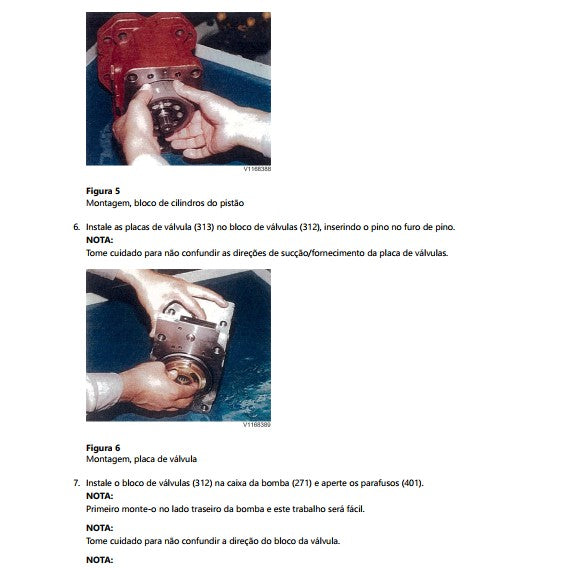

Cobre a Escavadeira EC380D NL Volvo da série 210001 a 230000 (fabricação Changwon), equipada com motor D13H nas variantes EU Stage IIIB e US Tier 4 interim. O D13H é um diesel de injeção direta, 4 tempos, turboalimentado e intercooler com potência bruta de 215 kW (293 CV) a 1700 rpm e torque máximo de 1580 Nm a 1300 rpm. Inclui fotos de montagem passo a passo de componentes hidráulicos (bloco de cilindros do pistão, placa de válvula, eixo do motor de translação), diagrama do conjunto de rolamento e vista explodida do contrapeso com torques identificados. Arquivo PDF pesquisável de 666 MB.
Especificações do Manual
- Marca: Volvo
- Modelo: EC380D NL
- Tipo: Escavadeira
- Páginas: 2.555
- Tamanho: 666 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Motor: D13H (EU Stage IIIB / US Tier 4 interim)
- Série: 210001 a 230000
Procedimentos e Sistemas Cobertos
Transmissão e material rodante, motor e sistemas auxiliares (motor D13H com procedimentos de desmontagem e montagem do bloco de cilindros do pistão e placa de válvula), sistema hidráulico principal (incluindo verificação do nível de óleo, montagem de bombas e motores hidráulicos, válvula de bypass do filtro), válvulas de controle, sistema de giro, lança e braço, contrapeso e estruturas, sistema elétrico e diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Potência do motor D13H: 215 kW (293 CV / 293 PS) bruta a 1700 rpm; 208 kW (279 CV) líquida
- Torque máximo D13H: 1580 Nm (161 kgfm) a 1300 rpm — 6 cilindros, furo 131 mm, curso 158 mm

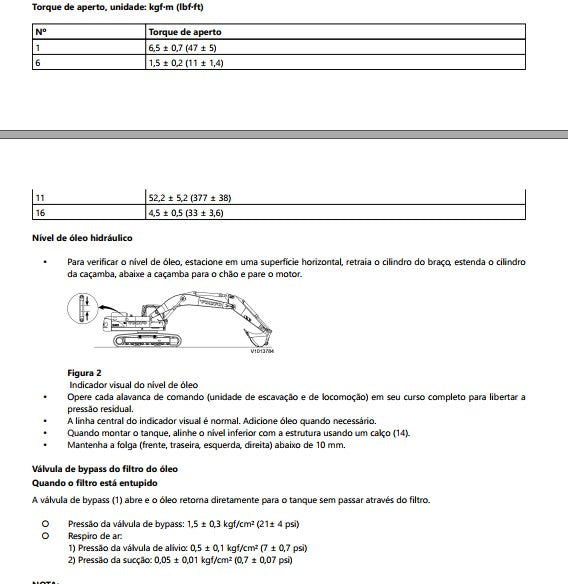

- Tabela de torques de aperto com tolerâncias (ex: parafuso nº 11 = 52,2 ± 5,2 kgf-m / 377 ± 38 lbf-ft)
- Pressão da válvula de bypass do filtro de óleo: 1,5 ± 0,3 kgf/cm² (21 ± 4 psi)
- Pressão da válvula de alívio do respiro de ar: 0,5 ± 0,1 kgf/cm² (7 ± 0,7 psi)
- Folga máxima do nível de óleo hidráulico: 10 mm (frente, traseira, esquerda, direita)

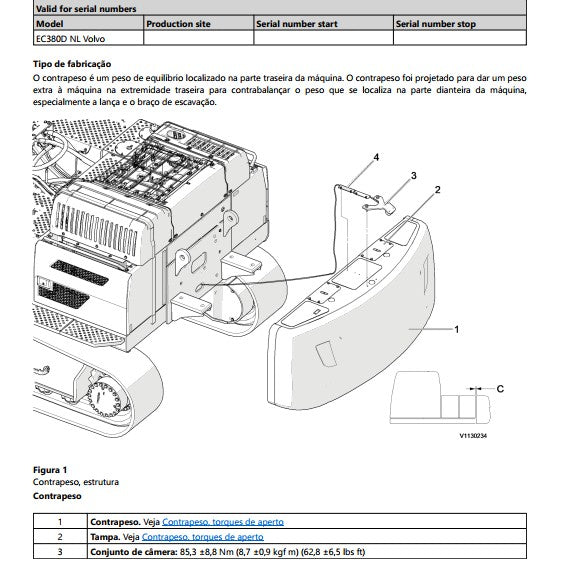

- Torque do conjunto de câmera do contrapeso: 85,3 ± 8,8 Nm (8,7 ± 0,9 kgf-m)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Volvo e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças EC380D NL.
Perguntas Frequentes
O que vou encontrar neste documento?
Trata-se do documento oficial do fabricante com instruções passo a passo para diagnóstico, desmontagem, montagem e ajustes de todos os sistemas.
O manual inclui especificações completas do motor D13H?
Sim, contém tabela detalhada com potência de 215 kW (293 CV) a 1700 rpm, torque máximo de 1580 Nm a 1300 rpm, dimensões do cilindro e cobertura das variantes EU Stage IIIB e US Tier 4 interim.
Manual e catálogo são a mesma coisa?
São documentos diferentes: o manual traz procedimentos de reparo, enquanto o catálogo traz part numbers para compra de peças.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
