Descrição

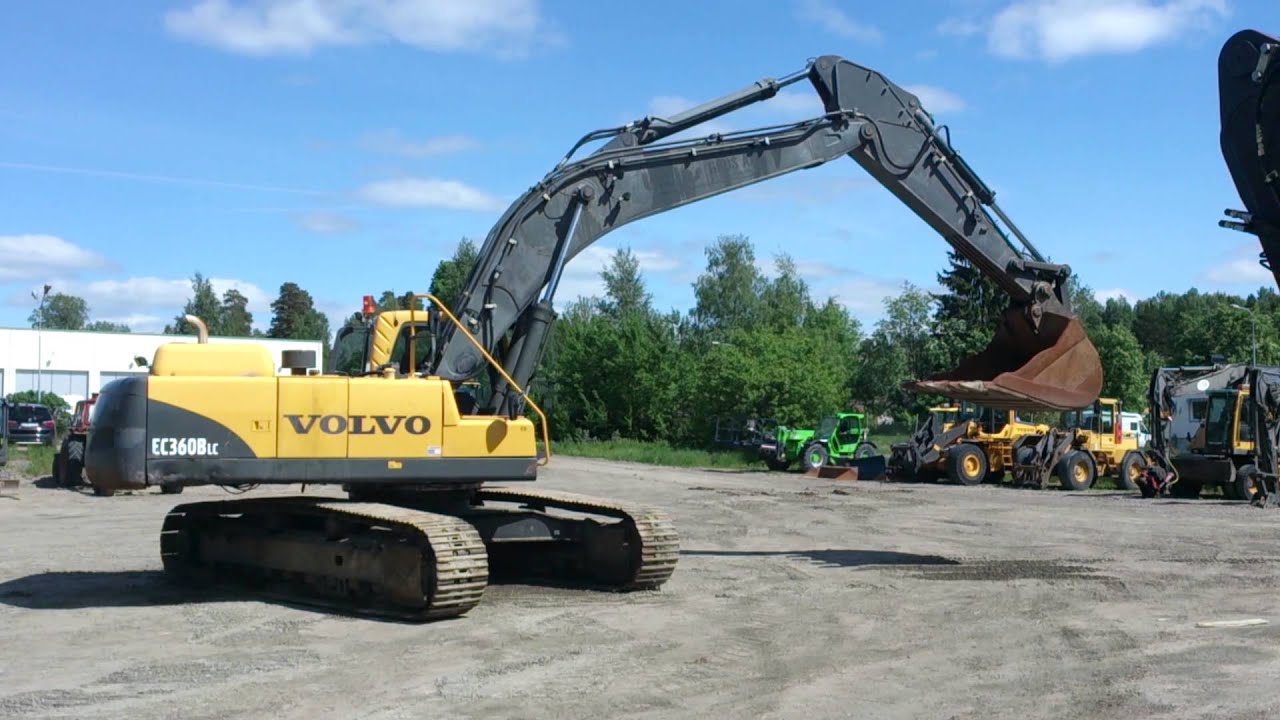

Manual de Serviço Escavadeira Volvo EC360B LC — documentação técnica oficial em PDF com 2.126 páginas, idioma inglês. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.
Cobre a escavadeira EC360B LC equipada com duas opções de motorização: D12C EC(D,E)E2 de 12.130 cc com 250 PS a 1700 rpm e D10BEAE2 de 9.600 cc com 265 HP a 1700 rpm (TIER 2). Inclui tabelas completas de especificações para ambos os motores, procedimentos de montagem da superestrutura com torques específicos e ferramentas especiais, além de instruções detalhadas de medição e seleção de shims. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: EC360B LC
- Tipo: Escavadeira
- Páginas: 2.126
- Tamanho: 360 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motores: D12C EC(D,E)E2 / D10BEAE2
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, sistema de combustível e injeção, sistema de arrefecimento, sistema hidráulico principal, bombas e motores hidráulicos, válvulas de controle, material rodante, sistema de giro, lança e braço, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor D12C: 250 PS a 1700 rpm — cilindrada 12.130 cc — compressão 18.5:1
- Motor D10BEAE2: 265 HP a 1700 rpm — cilindrada 9.600 cc — compressão 18.0:1
- Folga de válvulas D12C: admissão 0.2 mm / escape 0.5 mm
- Pressão do bico injetor D12C: 336 kgf/cm² (4785 psi)

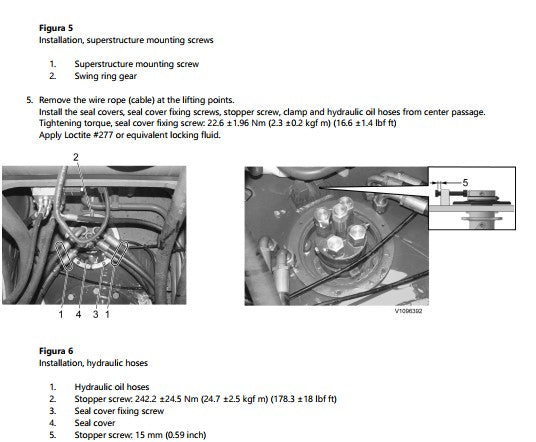

- Torque stopper screw superestrutura: 242.2 ±24.5 Nm (178.3 ±18 lbf·ft)
- Torque seal cover fixing screw: 22.6 ±1.96 Nm — aplicar Loctite #277

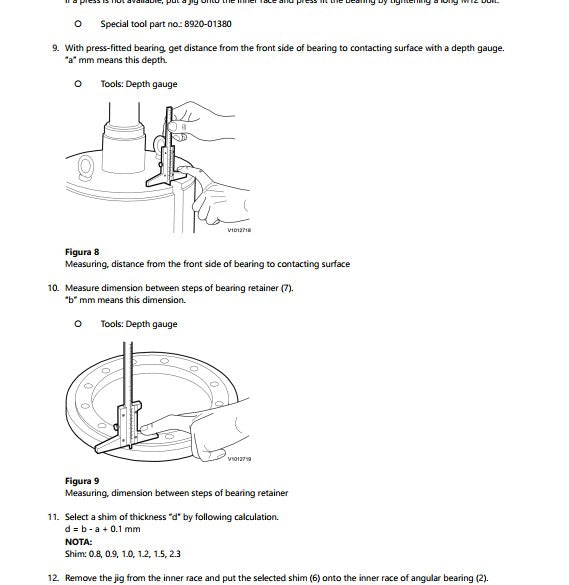

- Shims de ajuste disponíveis: 0.8, 0.9, 1.0, 1.2, 1.5, 2.3 mm
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Volvo e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças EC360B LC.
Perguntas Frequentes
O que é um manual de serviço?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz as especificações dos motores D12C e D10B?
Sim, inclui tabelas completas para ambos os motores com dados de potência, torque, cilindrada, compressão, folgas de válvulas e pressão do bico injetor.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
