Descrição
Manual de Serviço Mini Escavadeira Volvo EC35C — arquivo digital em PDF com 1.188 páginas em inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Cobre a mini escavadeira EC35C fabricada em Belley, séries 3538 a 9999, em duas variantes de motor: D 2.2 DCAE 2 (séries 3538–4104) e D 2.2 DCAE 3 (séries 4105–9999). Ambas as versões são motores diesel de 4 cilindros com 2.190 cc de deslocamento e potência de 26 kW (35,4 HP) a 2200 rpm. O documento inclui ainda especificações completas do motor de giro MZE02, com pressão de operação de 260 bar e torque de pico de 1.519 Nm. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: EC35C
- Tipo: Mini Escavadeira
- Páginas: 1.188
- Tamanho: 203 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série: 3538 a 9999
- Motor: D 2.2 DCAE 2 / D 2.2 DCAE 3
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, sistema de combustível e injeção, sistema de arrefecimento, sistema hidráulico principal, bombas e motores hidráulicos, válvulas de controle, material rodante, sistema de giro, lança e braço, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

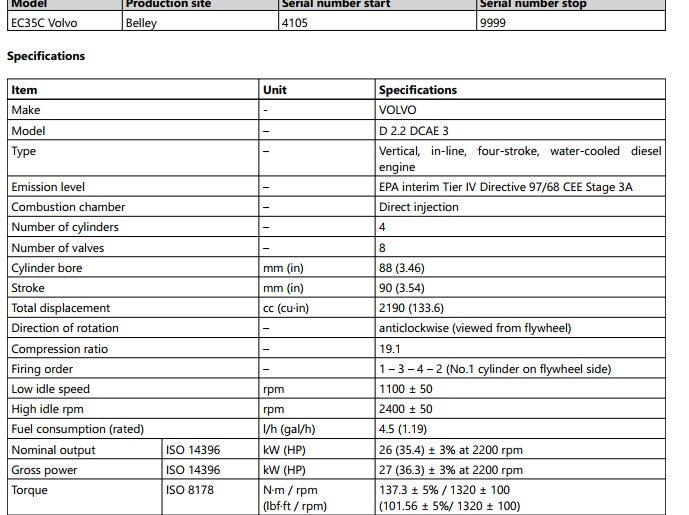

- Potência nominal do motor: 26 kW (35,4 HP) ± 3% a 2200 rpm
- Torque do motor (DCAE 3): 137,3 Nm ± 5% a 1320 rpm
- Taxa de compressão: 19,1 — ordem de ignição: 1–3–4–2
- Rotação em vazio: 1100 rpm (baixa) / 2400 rpm (alta)

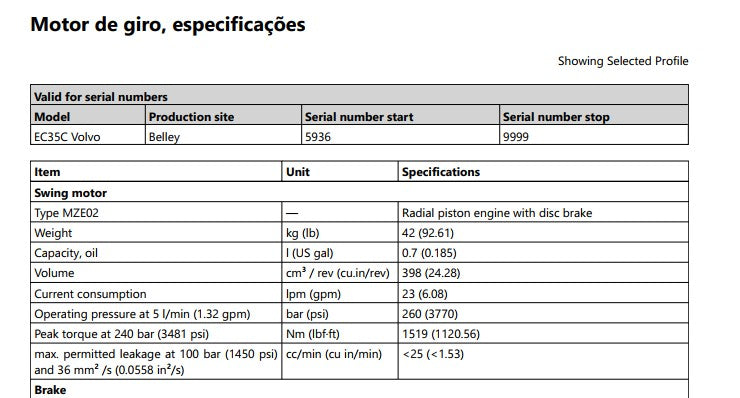

- Motor de giro MZE02 — pressão de operação: 260 bar (3770 psi)
- Motor de giro — torque de pico a 240 bar: 1.519 Nm (1120,56 lbf·ft)
- Motor de giro — capacidade de óleo: 0,7 litro
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Volvo, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Volvo EC220D-L. Também disponível: Diagramas Elétricos e Hidráulicos Volvo EC220D-L.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui especificações do motor de giro?
Sim, inclui especificações completas do motor de giro MZE02: tipo pistão radial com freio a disco, pressão de operação de 260 bar e torque de pico de 1.519 Nm a 240 bar.
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
