Descrição
Manual de Serviço Escavadeira Volvo EC250D L — documentação técnica completa da Escavadeira em PDF pesquisável. São 3.178 páginas em inglês com procedimentos verificados e diagramas detalhados.
Cobre a EC250D L Volvo nas configurações D8H US Tier 4 interim e D8H EU Stage IIIB, com faixas de série 210001–220000 (Changwon) e 220001–230000 (Konz). O motor D8H é um diesel turbinado de 6 cilindros com 7,8 litros de cilindrada, potência de 152 kW (207 HP) a 1800 rpm e torque máximo de 1012 Nm a 1350 rpm. O manual inclui vistas explodidas detalhadas das válvulas hidráulicas, tabelas completas de torques de fixadores e fotos passo a passo dos procedimentos de montagem e desmontagem. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: EC250D L
- Tipo: Escavadeira
- Páginas: 3.178
- Tamanho: 931 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: D8H (6 cilindros, 7,8 litros)
- Série: 210001–230000
- Configurações: D8H US Tier 4 interim / D8H EU Stage IIIB
Procedimentos e Sistemas Cobertos
Motor D8H e sistemas auxiliares, sistema de combustível e injeção, sistema de arrefecimento, sistema hidráulico principal, válvulas de controle e válvulas de alívio (main relief valve e line rupture valve), bombas e motores hidráulicos, material rodante, sistema de giro, lança e braço, cabine e componentes estruturais (carrier plate, janelas), sistema elétrico e diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor D8H: potência de 152 kW (207 HP) a 1800 rpm; torque máximo de 1012 Nm (103 kgf m) a 1350 rpm
- Motor D8H: 6 cilindros, diâmetro 110 mm, curso 136 mm, cilindrada 7,8 litros, compressão 18.4:1
- Ordem de injeção: 1-5-3-6-2-4; rotação de marcha lenta: 800 rpm

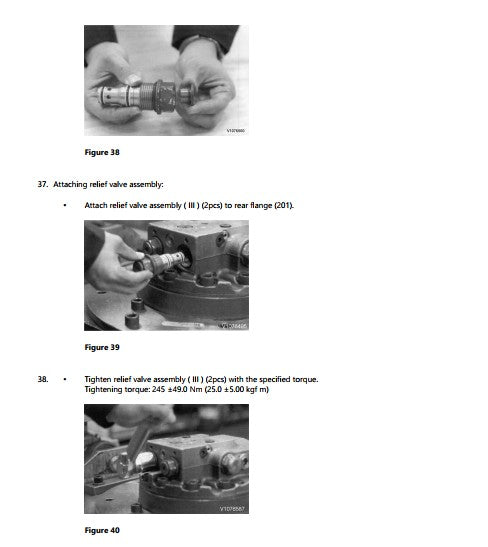

- Torque — válvula de alívio (III): 245 ±49,0 Nm (25,0 ±5,00 kgf m)

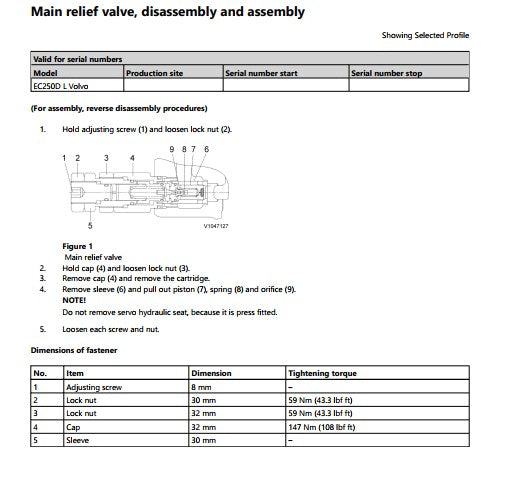

- Torque — porca de trava main relief valve: 59 Nm (43,3 lbf ft)
- Torque — tampa main relief valve: 147 Nm (108 lbf ft)

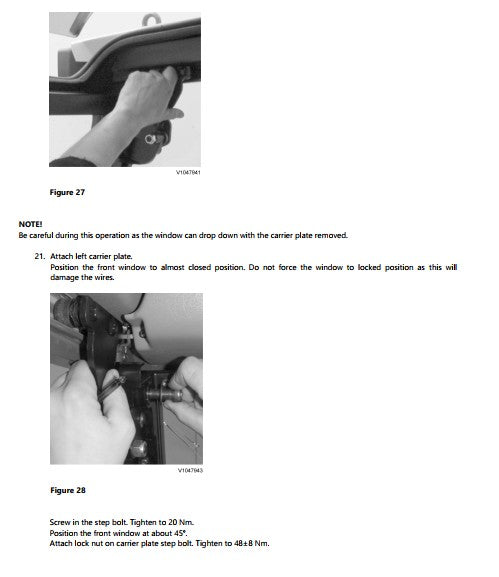

- Torque — step bolt (cabine): 20 Nm; porca de trava carrier plate: 48 ±8 Nm

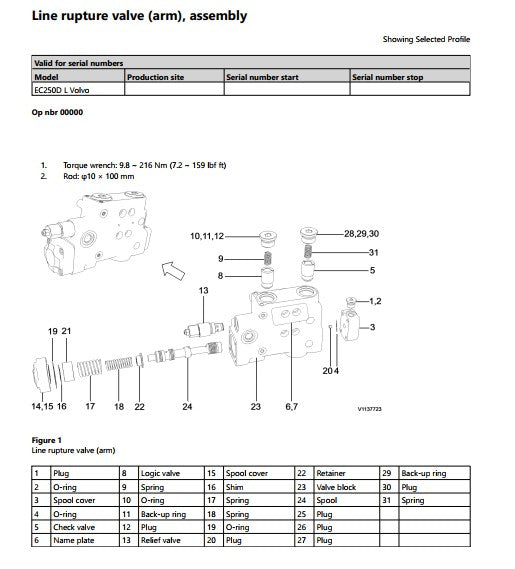

- Faixa de aperto line rupture valve: 9,8 a 216 Nm (7,2 a 159 lbf ft)
Para Quem é Este Manual
Ferramenta essencial para quem faz manutenção de Volvo: oficinas especializadas, mecânicos autônomos e gestores de manutenção que não podem errar no diagnóstico.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças EC250D L.
Perguntas Frequentes
O manual inclui as especificações técnicas do motor D8H?
Sim, contém tabela completa com potência de 152 kW a 1800 rpm, torque máximo de 1012 Nm a 1350 rpm, 6 cilindros, cilindrada de 7,8 litros e ordem de injeção.
Vem com diagramas dos sistemas?
Sim, contém diagramas completos dos sistemas elétrico e hidráulico com identificação de conectores e componentes.
Preciso do catálogo de peças também?
São documentos diferentes: o manual traz procedimentos de reparo, enquanto o catálogo traz part numbers para compra de peças.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Confira nossa coleção completa de manuais técnicos Volvo.
