Descrição
Manual de Serviço Escavadeira Volvo EC220D L — arquivo PDF com 3.188 páginas em português, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Equipado com motor D6H Volvo (diesel de 4 ciclos, turbocompressor, 6 cilindros, 5,7 litros, 173 CV a 1800 rpm, torque máximo de 849 Nm a 1350 rpm), nas variantes Tier 4 interim e Stage IIIB. Cobre unidades produzidas em Changwon (séries 210001–220000) e Konz (220001–230000). Inclui tabelas completas de especificações do motor, procedimentos do motor de giro hidráulico com diagrama de corte transversal, vistas explodidas de componentes e tabelas detalhadas de torque de aperto. PDF pesquisável de 930 MB para consulta rápida em campo ou na oficina.
Especificações do Manual
- Marca: Volvo
- Modelo: EC220D L
- Tipo: Escavadeira
- Páginas: 3.188
- Tamanho: 930 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Motor: D6H (Diesel 6 cilindros, 5,7 litros)
- Série: 210001–230000 (Changwon e Konz)
- Configurações: D6H US Tier 4 interim / D6H EU Stage IIIB
Procedimentos e Sistemas Cobertos
Transmissão e material rodante, motor e sistemas auxiliares, sistema hidráulico principal, bombas e motores hidráulicos, válvulas de controle, sistema de giro, lança e braço, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

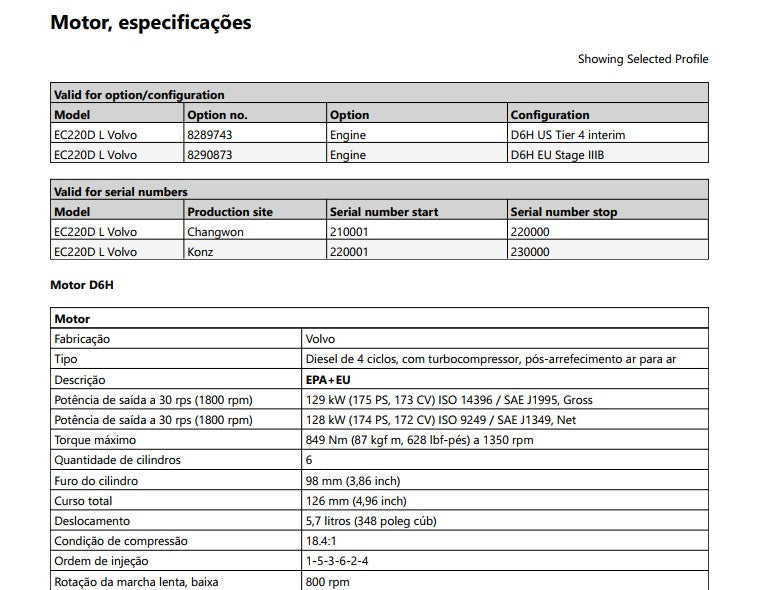

- Potência motor D6H: 129 kW (173 CV) a 1800 rpm — ISO 14396 Gross
- Torque máximo: 849 Nm (87 kgf m) a 1350 rpm
- Deslocamento: 5,7 litros — 6 cilindros — condição de compressão 18,4:1
- Ordem de injeção: 1-5-3-6-2-4 — marcha lenta mínima: 800 rpm

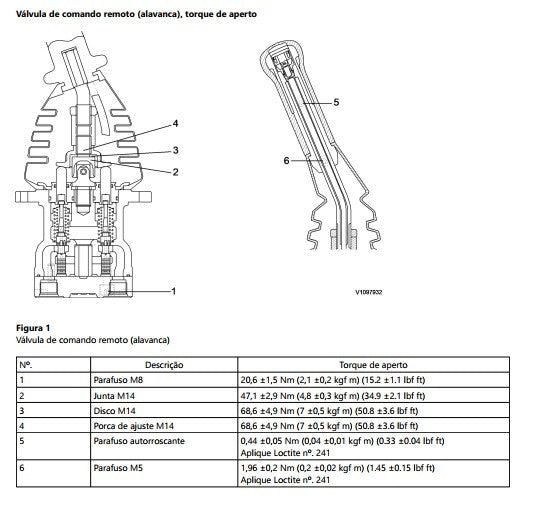

- Torque de aperto da junta M14 (válvula de comando remoto): 47,1 ±2,9 Nm
- Torque de aperto da porca de ajuste M14: 68,6 ±4,9 Nm
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Volvo, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças EC220D L. Para diagramas elétricos e hidráulicos, acesse os Diagramas Volvo EC220D L.
Perguntas Frequentes
Tem as tolerâncias e ajustes do motor D6H?
Sim, inclui tabela completa com potência (129 kW / 173 CV), torque máximo de 849 Nm, deslocamento, compressão 18,4:1 e ordem de injeção do motor Volvo D6H.
Ajuda a encontrar problemas?
Sim, contém seções específicas de solução de problemas com testes e verificações para cada sistema.
Preciso do catálogo de peças também?
São documentos diferentes: o manual traz procedimentos de reparo, enquanto o catálogo traz part numbers para compra de peças.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Confira nossa coleção completa de manuais técnicos Volvo.
