Descrição
Manual de Serviço Retroescavadeira Volvo BL60 — arquivo digital em PDF com 971 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Cobre retroescavadeiras Volvo BL60 da série 10001–11314, com dois motores disponíveis: D5D CCE3 (4.8 litros) e D4DCAE2 (4.0 litros), ambos 4 cilindros turbo. Inclui especificações completas de transmissão Powershift com conversor de torque (4 marchas frente/ré, acionamento eletro-hidráulico) e dados do sistema hidráulico load sensing com pressões de operação para loader e backhoe. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: BL60
- Tipo: Retroescavadeira
- Páginas: 971
- Tamanho: 175 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série: 10001–11314
- Motor: D5D CCE3 (4.8L) / D4DCAE2 (4.0L)
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, transmissão, conversor de torque, sistema hidráulico, carregadeira frontal, retroescavadeira, estabilizadores, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor D5D CCE3: cilindrada 4.8 dm³, taxa de compressão 18.1:1, marcha lenta 925 rpm
- Motor D4DCAE2: cilindrada 4.038 dm³, taxa de compressão 19.0:1, marcha lenta 900 rpm
- Pressão de abertura dos injetores: 250 bar (3190 psi)

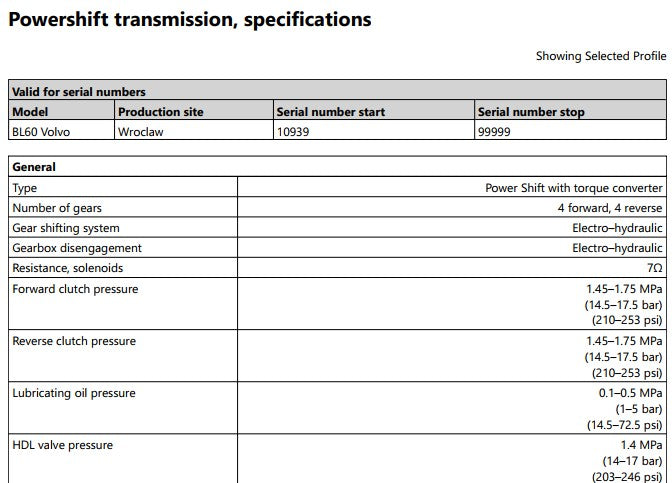

- Pressão embreagem frente/ré (transmissão): 14.5–17.5 bar (210–253 psi)

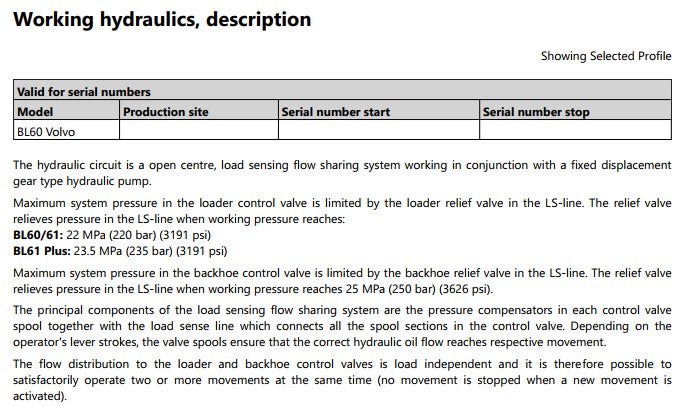

- Pressão máxima sistema hidráulico loader: 220 bar (3191 psi)
- Pressão máxima sistema hidráulico backhoe: 250 bar (3626 psi)
- Fluxo de combustível: 10 litros por minuto
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Volvo, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças BL60.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz especificações dos dois motores da BL60?
Sim, inclui dados completos dos motores D5D CCE3 (4.8L) e D4DCAE2 (4.0L), com valores de compressão, regulagens de marcha lenta e especificações do sistema de combustível e injeção.
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
