Descrição
Especificações
O Manual de Serviço Dana Spicer Model 30 Front Carrier é o documento técnico em PDF, com 24 páginas em inglês, para eixo dianteiro motriz de utilitário 4x4. Ele reúne os procedimentos de diagnóstico, desmontagem, montagem, valores de torque e ajustes de fábrica necessários para o reparo correto. Entrega digital imediata e acesso vitalício.
Destaques deste material
- Torque da porca do pinhão de 200 a 220 lbs.pé (271-298 N·m)
- Pré-carga do pinhão de 1,13 a 2,26 N·m; remova calços para aumentar e adicione para reduzir
- Abertura máxima do portador com expansor de 0,020 pol. (0,50 mm)
- Lubrificante SAE 90 MIL-L-2105-B ou 80W90 API GL-5; SAE 80 abaixo de -18 °C
- Ferramentas Miller citadas por número: expansor D-113, relógio D-128 e arbor D-115-3
- Exemplo prático de divisão do pacote de calços: 1,4 mm no lado da coroa e 0,76 mm no oposto
O que este documento cobre
- Lubrificação, operação em clima frio e submersão em água profunda
- Ferramentas especiais de serviço
- Identificação do eixo pela numeração gravada
- Rolamentos e retentores do semi-eixo — desmontagem
- Rolamentos e retentores do semi-eixo — montagem

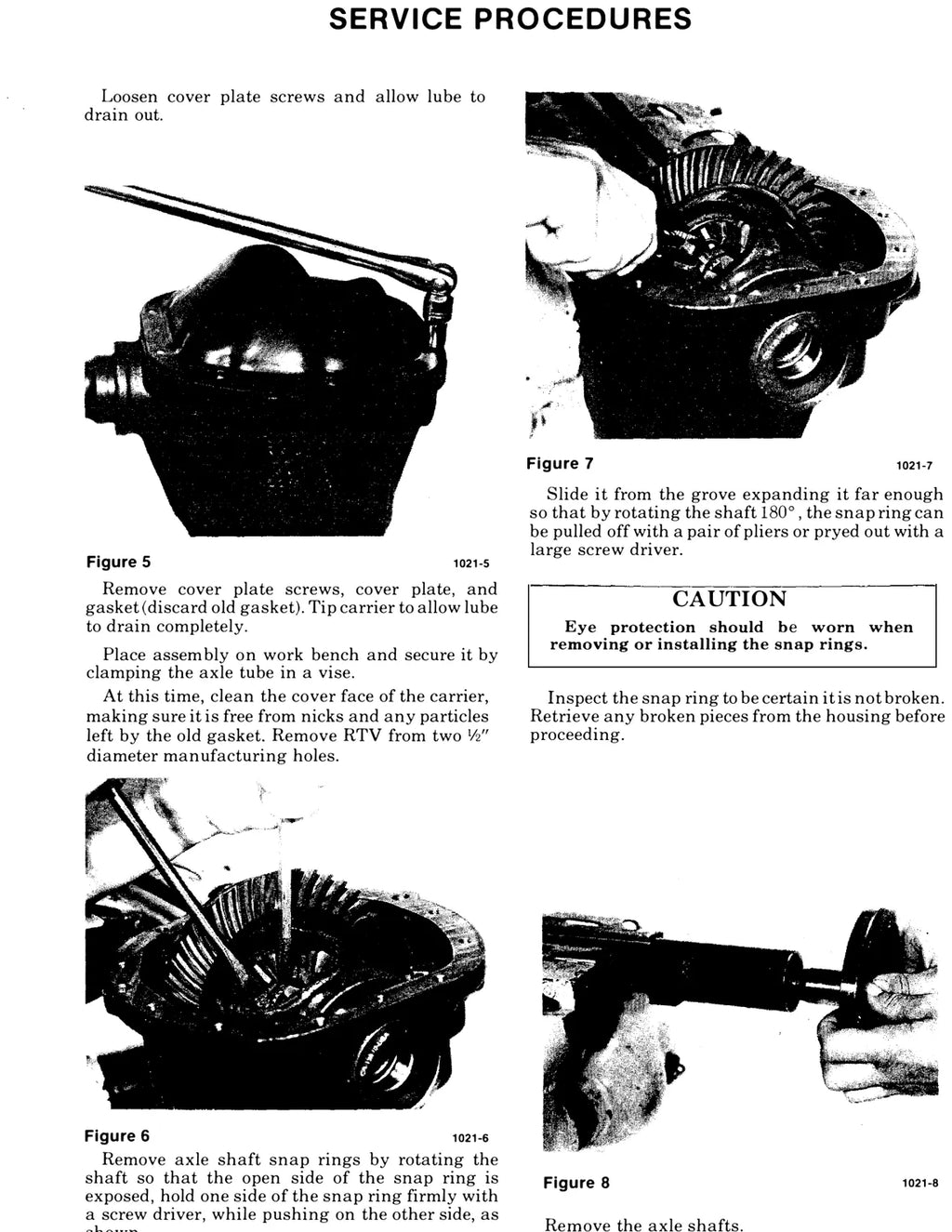

- Seção do portador — desmontagem
- Remoção do yoke, do pinhão e dos rolamentos
- Seção do portador — montagem

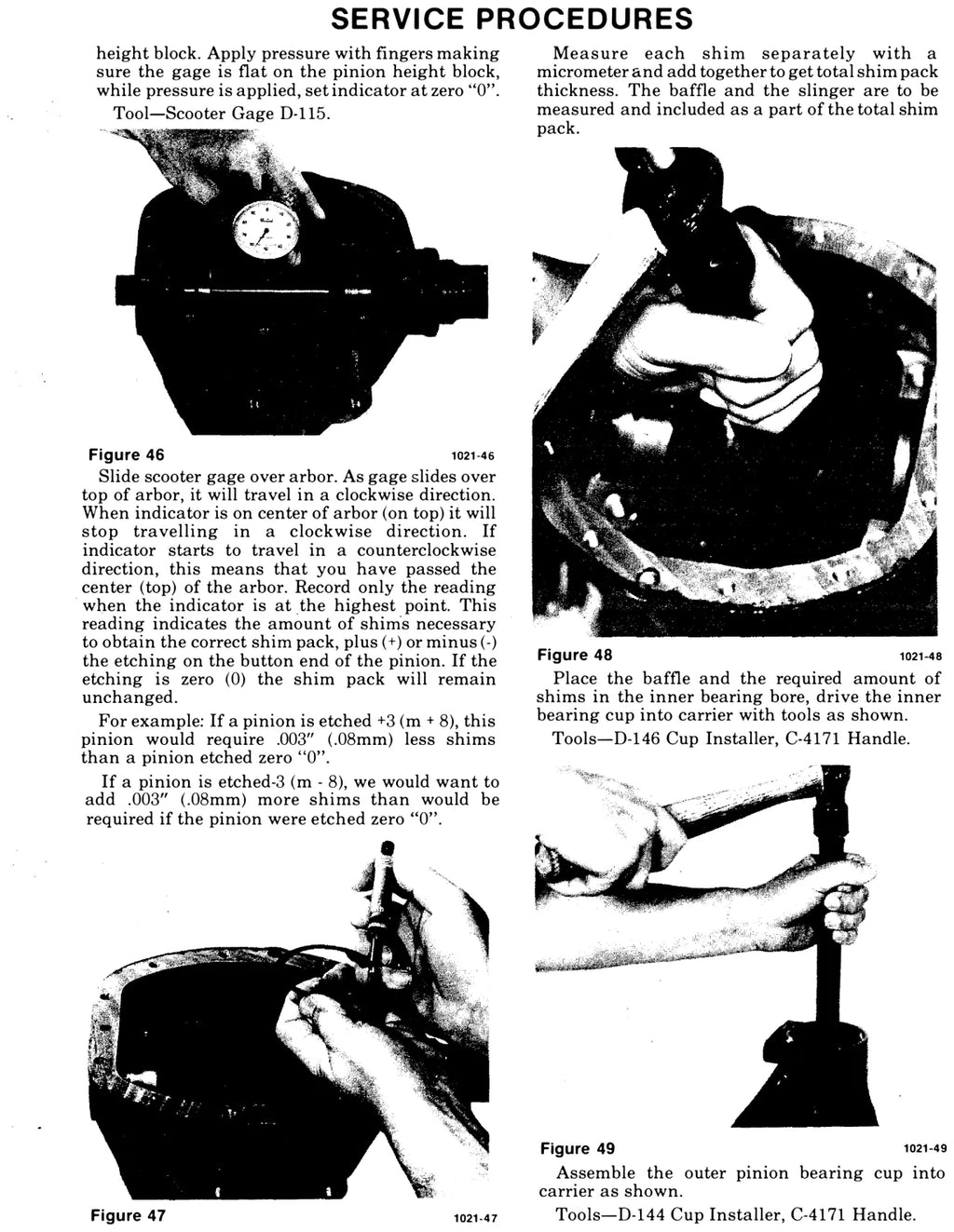

- Ajuste da profundidade do pinhão com bloco padrão, arbor e scooter gage
- Pré-carga dos rolamentos do pinhão e torque da porca

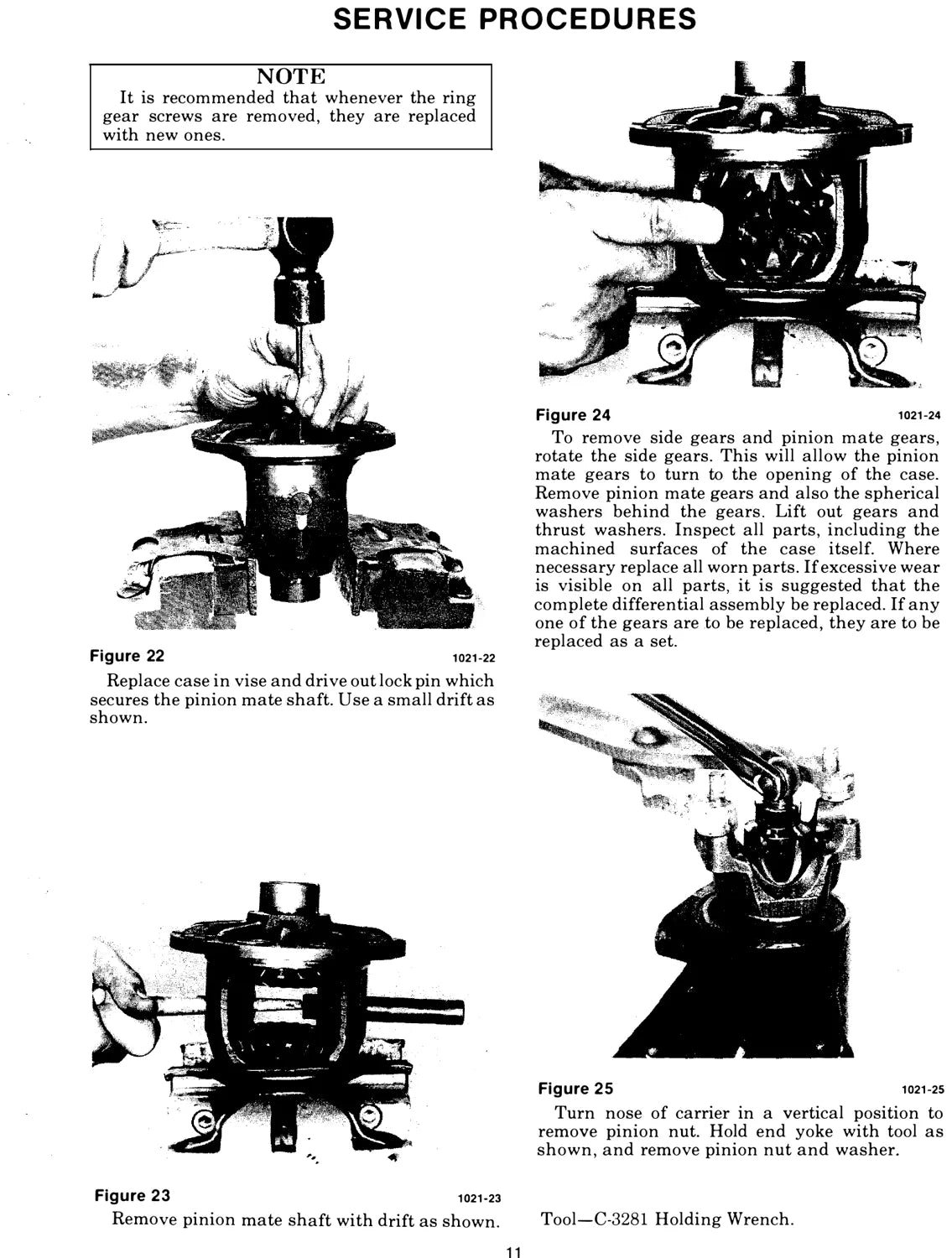

- Montagem do diferencial e das engrenagens satélites e planetárias
- Cálculo dos pacotes de calços dos rolamentos do diferencial

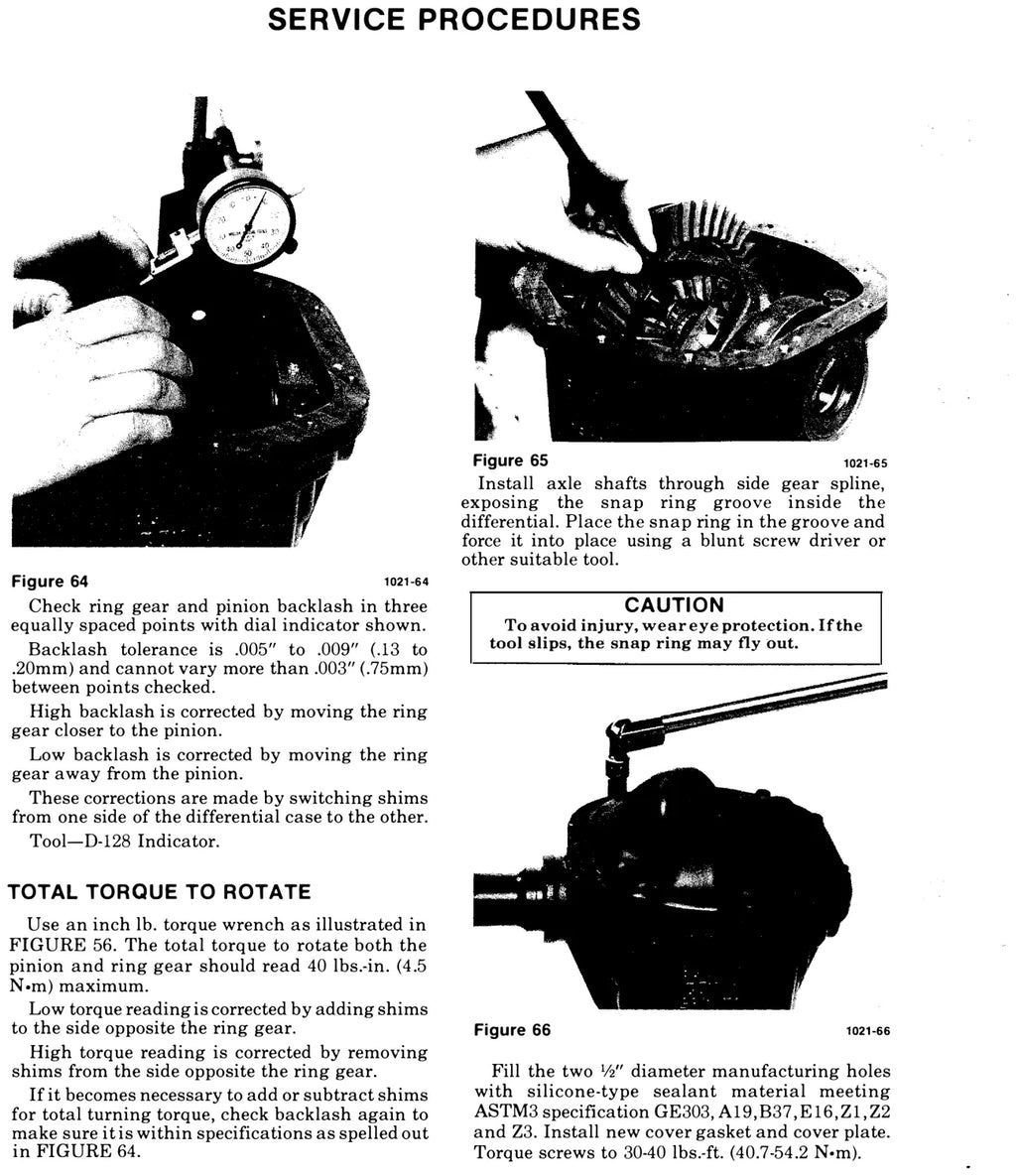

- Folga entre dentes (backlash) e torque total de rotação
- Interpretação do padrão de contato dos dentes da coroa e pinhão
Por que vale a pena
- ✅ Procedimentos de fábrica, com torques e folgas corretos
- ✅ Diagnóstico organizado por sintoma e por código
- ✅ Reduz tentativa e erro na bancada
- ✅ Referência confiável para orçar o serviço
Para quem é
Indicado para oficinas, mecânicos e eletricistas que trabalham com eixo dianteiro motriz de utilitário 4x4 Dana Spicer, frotistas, compradores de peças e equipes de manutenção que precisam de informação de fábrica sobre o Model 30 Front Carrier.
Perguntas frequentes
Serve para qual equipamento?
Dana Spicer Model 30 Front Carrier — eixo dianteiro motriz de utilitário 4x4.
Qual o idioma e o tamanho?
Inglês, 24 páginas, em PDF.
Como recebo?
Entrega 100% digital: o PDF chega em minutos por e-mail ou WhatsApp após a confirmação do pagamento.
É o documento completo?
Sim, é o material integral, sem cortes.
