O Manual de Serviço Dana Spicer HR24000 4-Speed Long Drop é o documento técnico em PDF, com 95 páginas em inglês, para transmissão powershift off-highway. Ele reúne os procedimentos de diagnóstico, desmontagem, montagem, valores de torque e ajustes de fábrica necessários para o reparo correto. Entrega digital imediata e acesso vitalício.
Destaques deste material
- Publicação TSM-0009, abril de 2000, Dana Spicer Off-Highway Products, 95 páginas em inglês

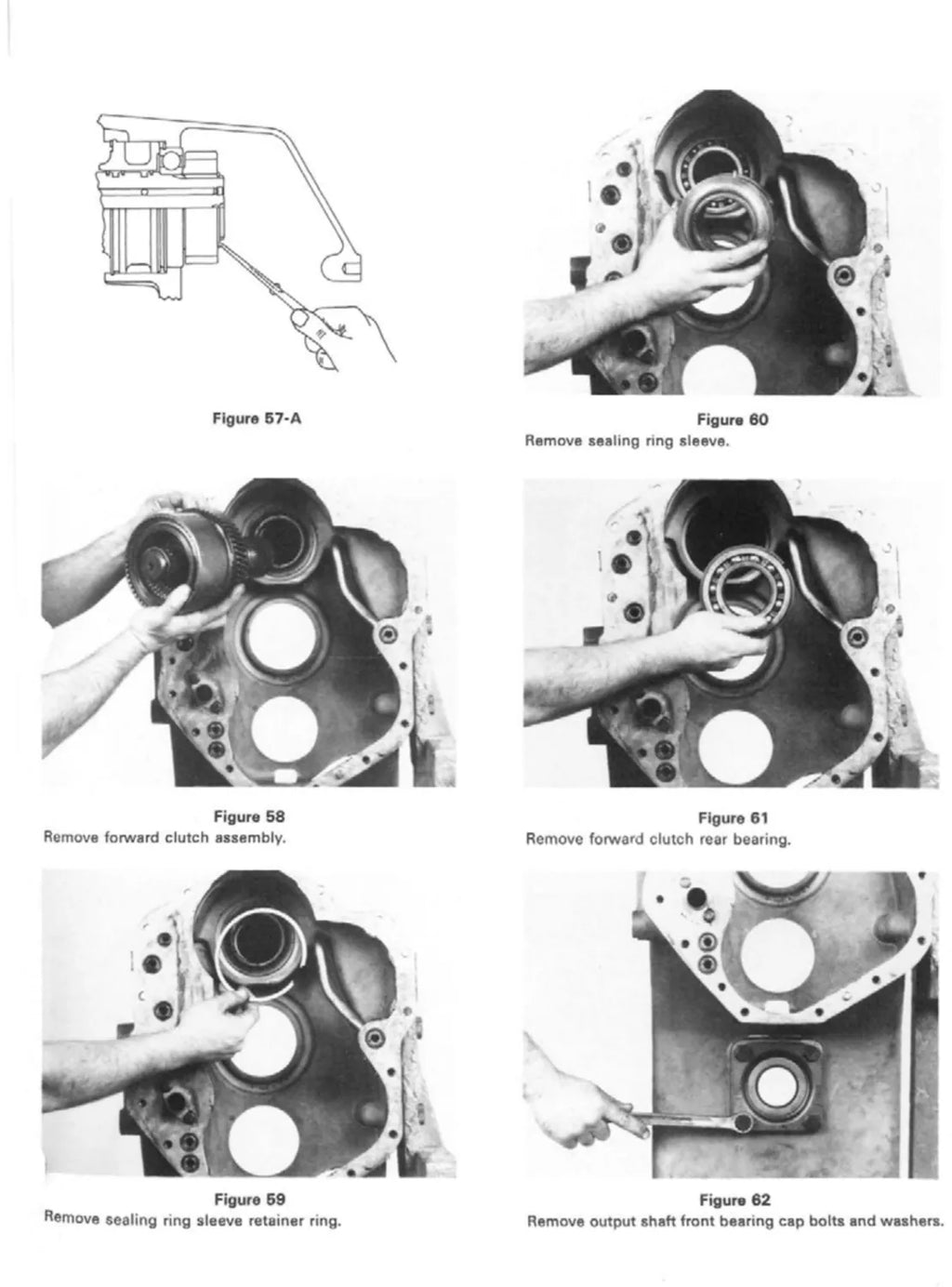

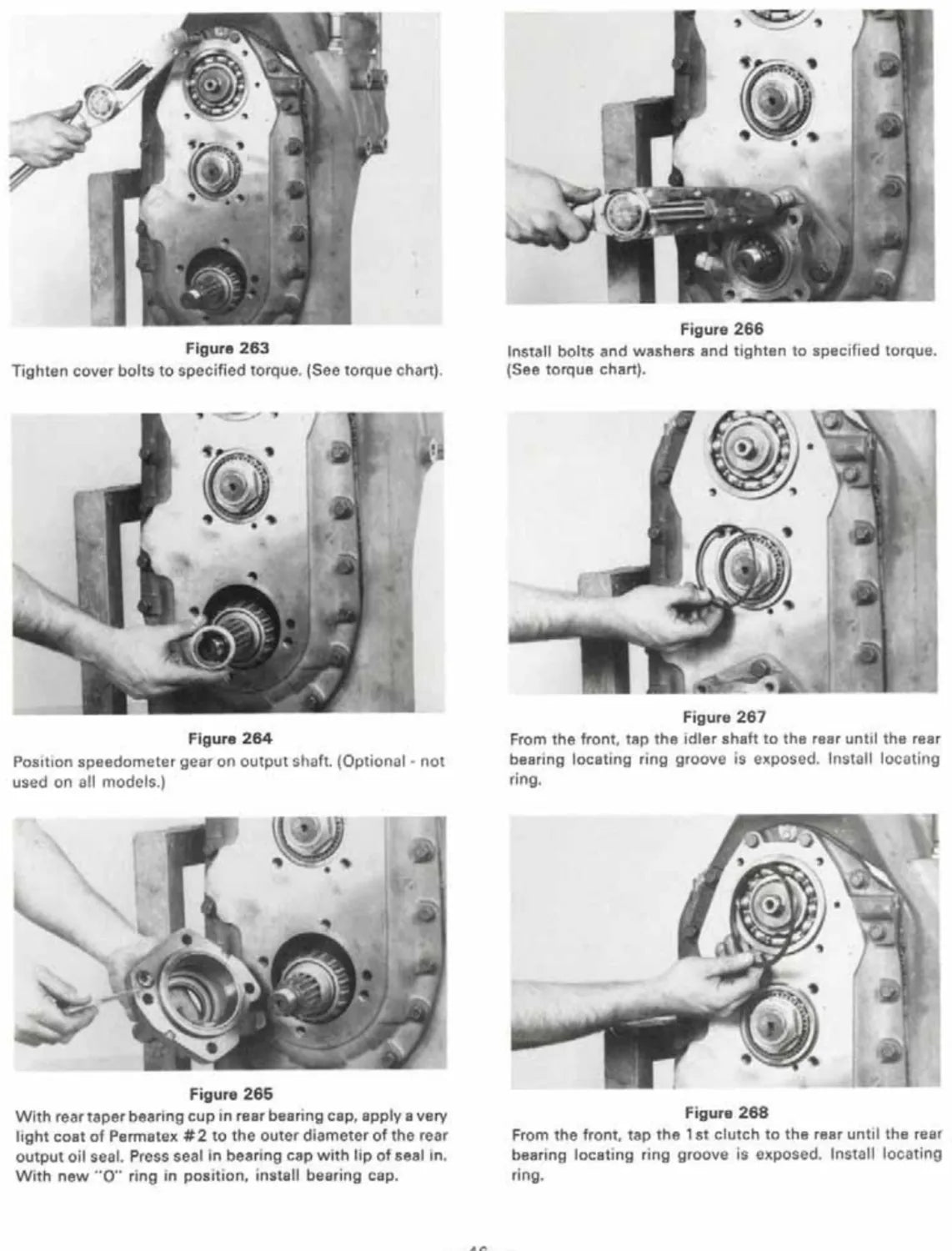

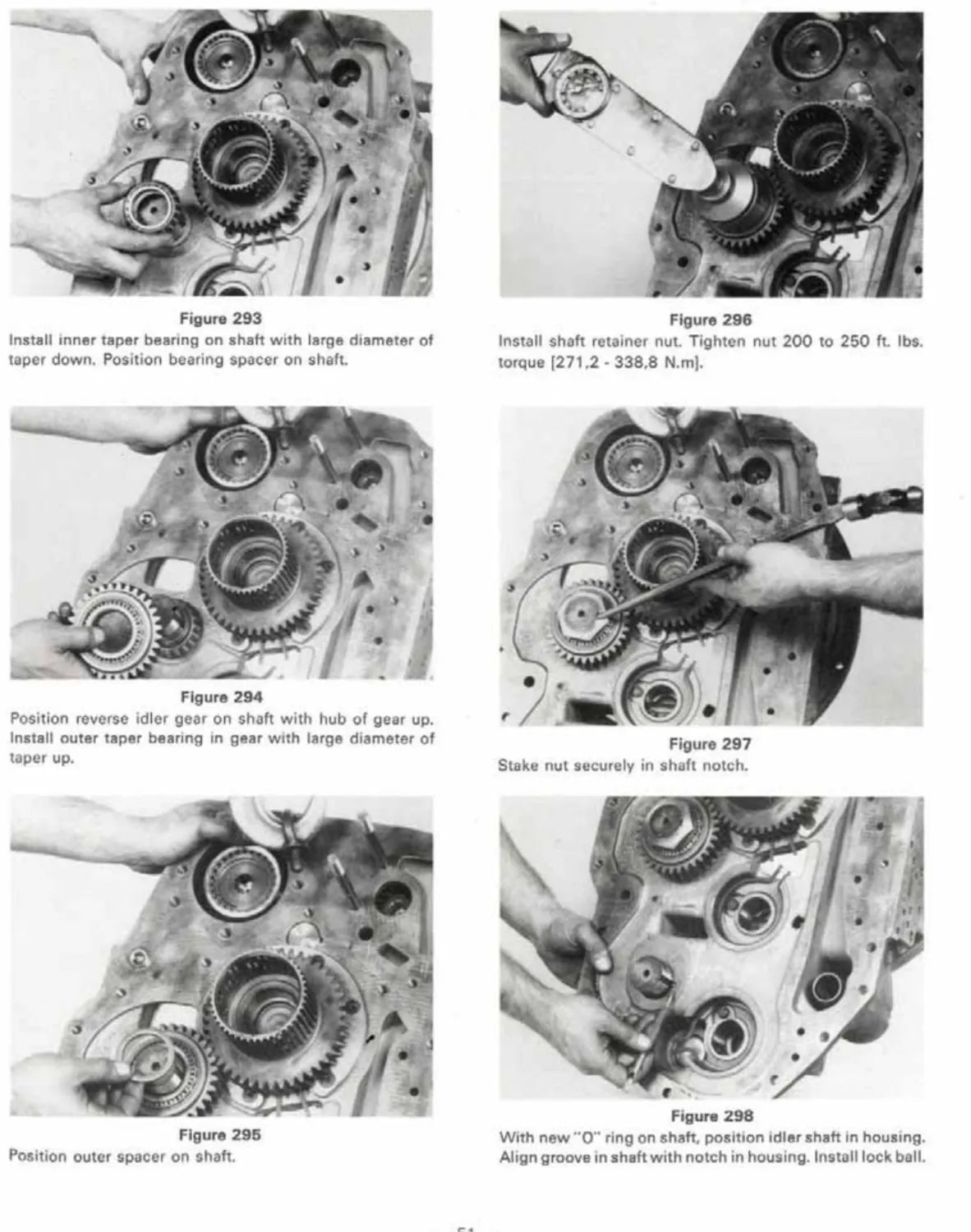

- Desmontagem completa a partir da pág. 1 e remontagem a partir da pág. 42, passo a passo ilustrado
- Traz controle por solenoide elétrico e diagrama de fiação de comando (págs. 67-68)

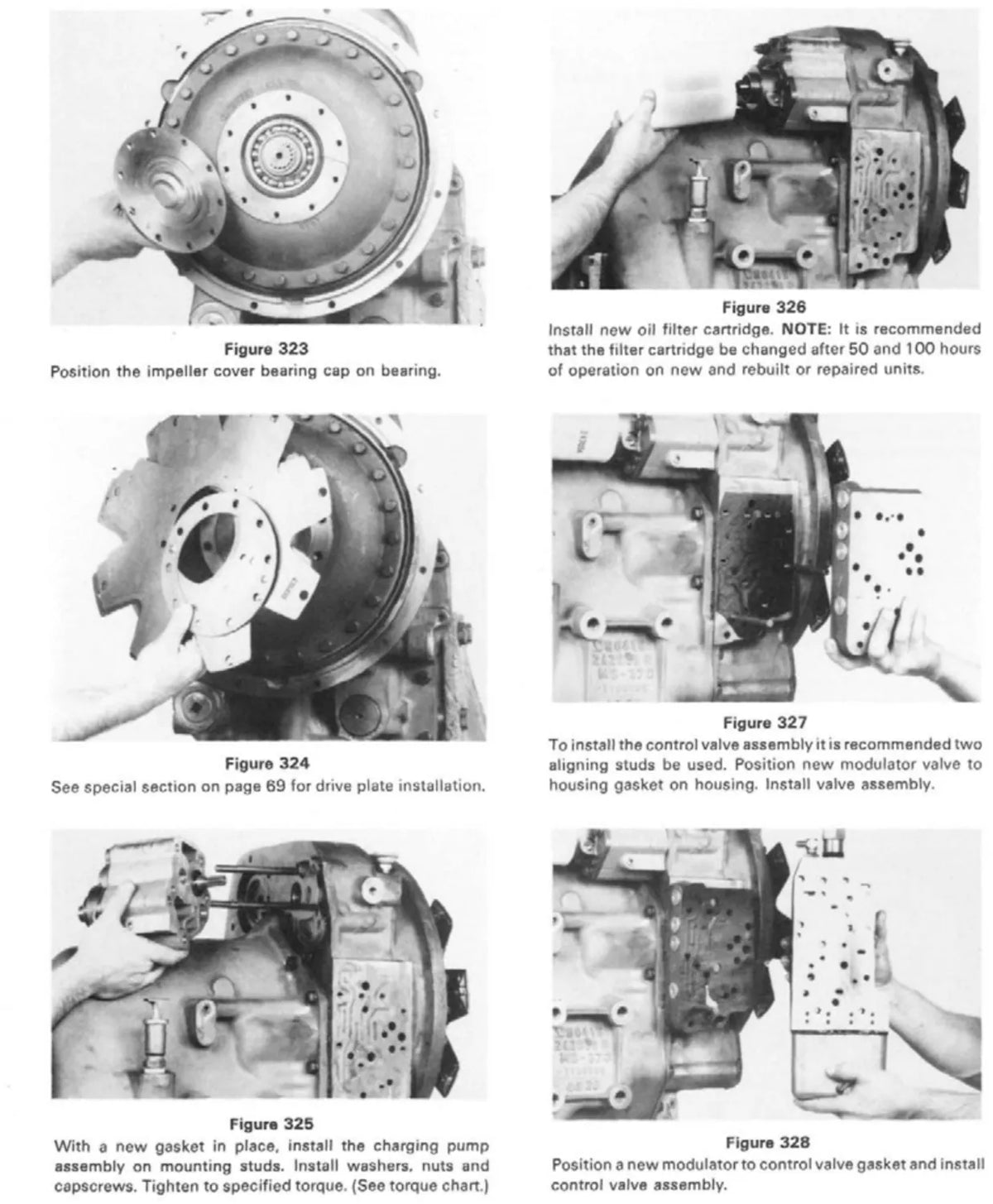

- Inclui instalação da drive plate e o procedimento de acoplamento da transmissão ao motor (págs. 69-70)
- Corte típico da HR24000 (Fig. J), fluxo de potência (pág. 64) e pontos de checagem de pressão (Fig. H)
- Guia de trouble shooting na pág. 62 e dimensões métricas entre colchetes em todo o texto
O que este documento cobre
- Prefácio e advertências de reboque ou partida por empurrão
- Como as unidades operam: modelos R, HR e MHR
- Projeto básico e vistas em corte com identificação de peças (Fig. A a J)
- Grupo do conversor e da carcaça da transmissão
- Grupo do conversor de torque
- Grupo de embreagens e engrenagens de quatro velocidades
- Conjunto da válvula de controle
- Bomba de carga e grupo da válvula reguladora
- Tubulação externa e pontos de verificação de pressão
- Desmontagem da transmissão
- Remontagem da transmissão
- Lubrificação e guia de diagnóstico de falhas
- Arranjo de embreagens e engrenagens e fluxo de potência
- Controle por solenoide elétrico, diagrama de fiação e instalação transmissão-motor
Por que vale a pena
- ✅ Procedimentos de fábrica, com torques e folgas corretos
- ✅ Diagnóstico organizado por sintoma e por código
- ✅ Reduz tentativa e erro na bancada
- ✅ Referência confiável para orçar o serviço
Para quem é
Indicado para oficinas, mecânicos e eletricistas que trabalham com transmissão powershift off-highway Dana Spicer, frotistas, compradores de peças e equipes de manutenção que precisam de informação de fábrica sobre o HR24000 4-Speed Long Drop.
Perguntas frequentes
Serve para qual equipamento?
Dana Spicer HR24000 4-Speed Long Drop — transmissão powershift off-highway.
Qual o idioma e o tamanho?
Inglês, 95 páginas, em PDF.
Como recebo?
Entrega 100% digital: o PDF chega em minutos por e-mail ou WhatsApp após a confirmação do pagamento.
É o documento completo?
Sim, é o material integral, sem cortes.
