Descrição
Manual de Serviço Escavadeira JCB JS200LC JS220LC JS230LC JS210LC JS370LC — PDF oficial com 1.183 páginas em Inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.

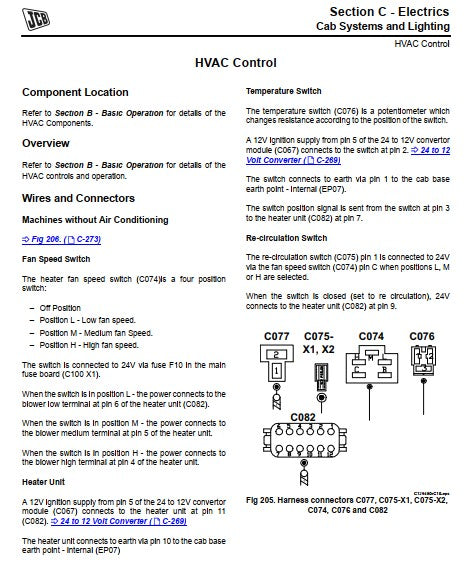

O manual cobre as escavadeiras JCB da linha JS nos modelos JS200, JS210, JS220, JS230 e JS370. Inclui vistas explodidas do motor de giro e da bomba hidráulica com procedimentos detalhados de montagem, diagramas elétricos do sistema HVAC com identificação de conectores (C077, C075-X1, C075-X2, C074, C076, C082) e dados técnicos de emissão de vibração corporal total medidos conforme ISO 2631-1:1997. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: JCB
- Modelo: JS200LC, JS210LC, JS220LC, JS230LC, JS370LC
- Tipo: Escavadeira
- Páginas: 1.183
- Tamanho: 122 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Section 1 - General Information, Section 2 - Operator's Manual, Section B - Body and Framework, Section C - Electrics, Section E - Hydraulics, Section F - Transmission, Section J - Track & Running Gear.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

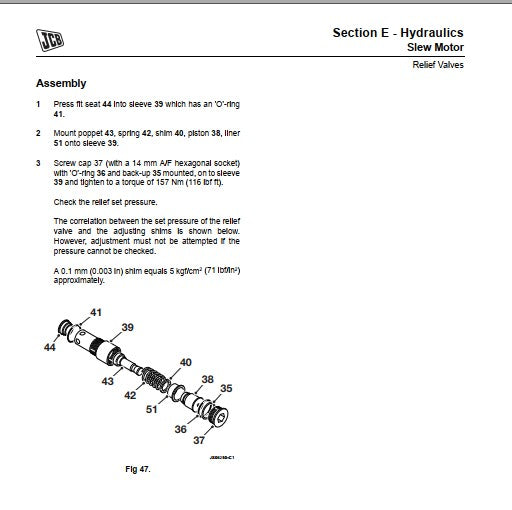

- Torque do cap da válvula de alívio (Motor de Giro): 157 Nm (116 lbf ft)

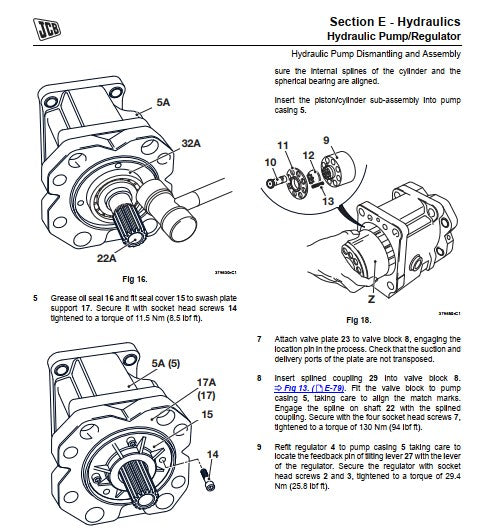

- Torque dos parafusos de fixação da capa de vedação (Bomba Hidráulica): 11,9 Nm (8,5 lbf ft)
- Torque dos parafusos do bloco de válvulas da bomba: 130 Nm (94 lbf ft)
- Torque dos parafusos do regulador da bomba: 29,4 Nm (25,8 lbf ft)
- Relação de calço na válvula de alívio: 0,1 mm equivale a aproximadamente 5 kgf/cm² (71 lbf/in²)

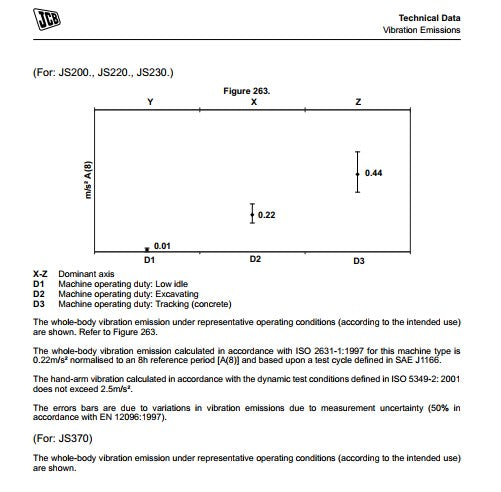

- Emissão de vibração corporal total — JS200/JS220/JS230 em Excavating: 0,22 m/s² A(8); Tracking: 0,44 m/s² A(8)
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques da bomba hidráulica e do motor de giro?
Sim. O manual inclui valores de torque para os principais componentes. Exemplos extraídos diretamente do documento: parafusos do bloco de válvulas da bomba a 130 Nm (94 lbf ft) e cap da válvula de alívio do motor de giro a 157 Nm (116 lbf ft).
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
