O Manual de Serviço Consul CWS11AB, CWS12AB e CWE13AB é o documento técnico em PDF, com 74 páginas em português, usado pela rede autorizada para reparar essas três lavadoras de roupas. Traz a decodificação do código do produto, os dados técnicos de cada versão, os programas de lavagem, o autodiagnóstico com a tabela de erros do painel, a desmontagem completa do console ao conjunto suspensão e o esquema elétrico. Um volume para três capacidades diferentes.
Destaques deste material
- Publicação MSLV0068 revisão 2.0, o manual de serviços que a Consul entrega à rede autorizada.
- Três lavadoras atendidas de uma vez: CWS11AB de 11 kg, CWS12AB de 12 kg e CWE13AB de 13 kg.
- Códigos de erro do painel com causa e solução, entre eles F5E4, quando a tampa não é aberta após três ciclos, e F8E6, de erro de nível de água.
- Rotinas de autoteste separadas, uma para a CWS11AB e outra para a dupla CWS12 e CWE13, com os três modos de diagnóstico do encoder.

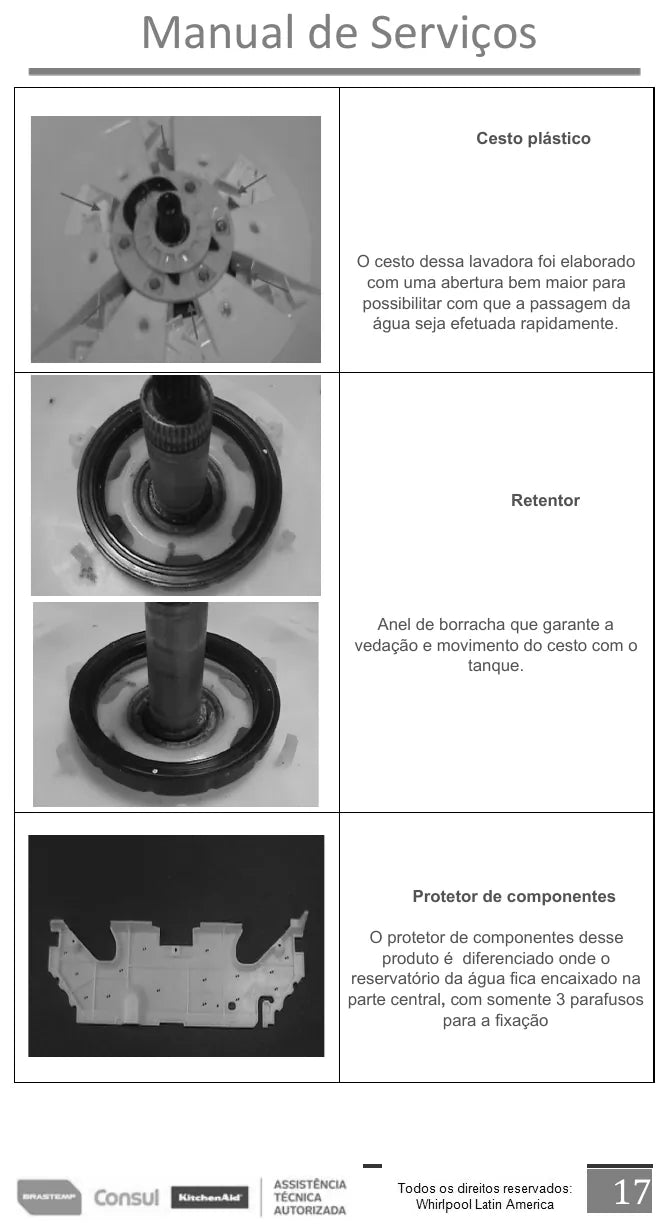

- Capítulo dedicado às peças exclusivas do CWE13: tanque com duas aberturas e canaletas, tampa do reservatório bulk, válvula e mangueiras de drenagem e capa do retentor.
- Tabela de bitola de fio por tensão e distância do quadro, de 4,0 a 10 mm² até 116 m, e a faixa de altura da mangueira de drenagem de 0,85 a 1,20 m.
O que este documento cobre
- Identificação do produto e leitura dos oito dígitos do código do modelo
- Dados técnicos do CWS11AB e dados técnicos do CWS12AB e do CWE13AB
- Apresentação e programação das lavadoras
- Reutilização de água e programa de lavagem econômica
- Programas de lavagem de cada modelo
- Peças exclusivas do CWE13: tanque, reservatório bulk, válvula de drenagem e capa do retentor
- Condições de instalação elétrica e hidráulica
- Autodiagnóstico e tabela de erros do painel
- Rotina de autoteste do CWS12 e do CWE13 e os modos de diagnóstico

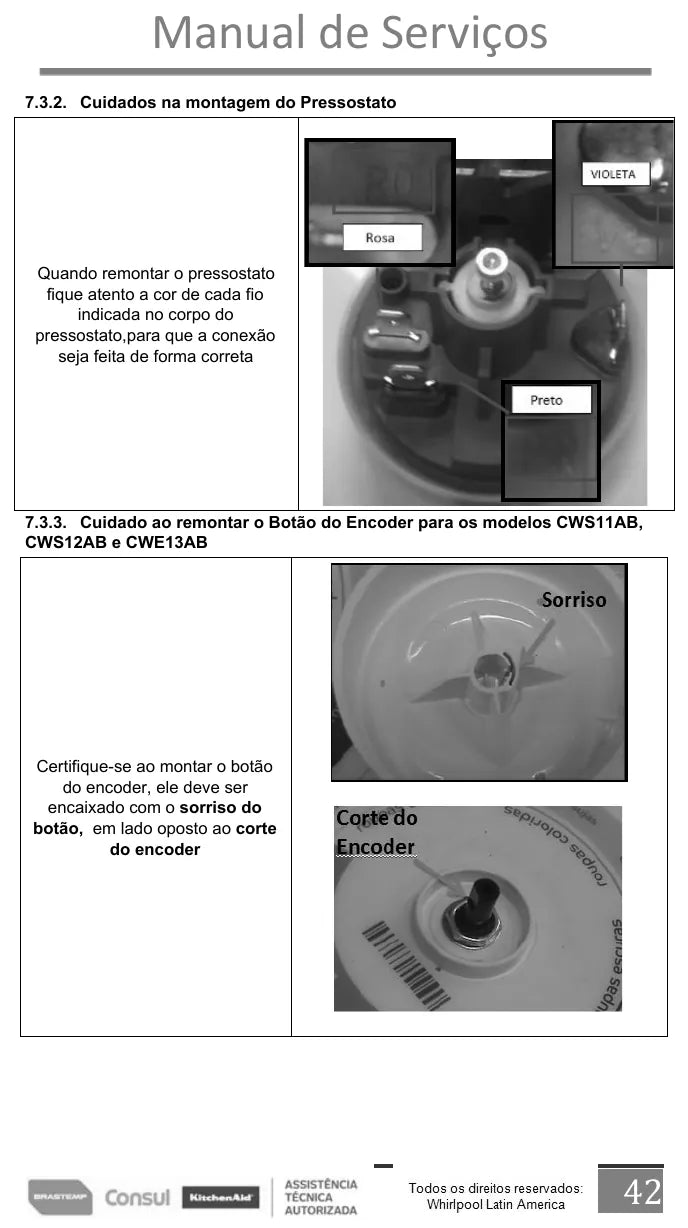

- Desmontagem do console, dos botões, do pressostato e do encoder no CWS11AB

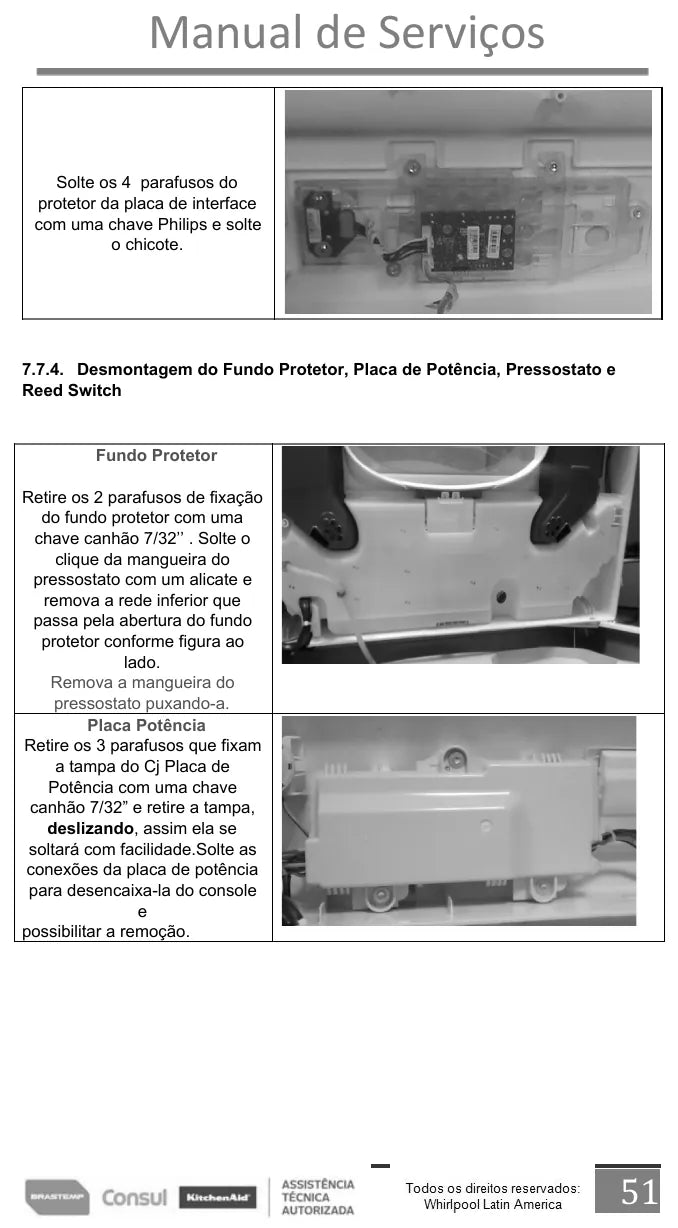

- Desmontagem da tampa fixa, do fundo protetor, da válvula e do reed switch
- Desmontagem do anel do tanque, do agitador, do retentor da cunha, do cesto e do suporte no CWS12 e no CWE13

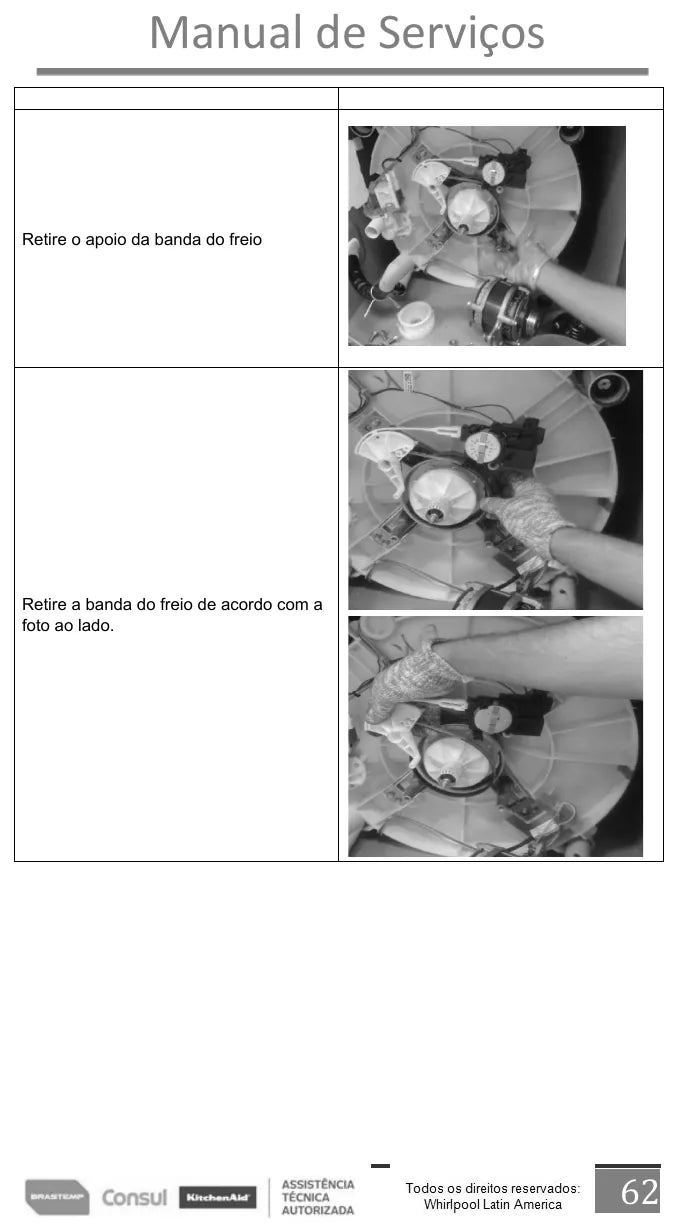

- Desmontagem do apoio, do conjunto suspensão e dos componentes da parte inferior
- Limpeza, manutenção e esquema elétrico
Por que vale a pena
- A desmontagem obedece à sequência de fábrica, peça por peça, do console até o conjunto suspensão, sem improviso.
- O autodiagnóstico entrega o código, a causa e a solução, então o defeito é atacado pela origem e não por tentativa.
- Os três modos de diagnóstico do encoder permitem separar problema de placa, de sensor e de mecânica.
- A tabela de erros funciona como árvore de defeitos: você entra pelo sintoma do painel e sai com o componente a testar.
- O esquema elétrico e a tabela de bitola de fio ajudam a descartar rede elétrica ruim antes de acusar a máquina.
Para quem é
- Assistência autorizada Consul que atende lavadora top load.
- Oficina de linha branca que precisa das rotinas de autoteste corretas por modelo.
- Técnico autônomo que atende as três capacidades, de 11 a 13 kg.
- Frotista de lavanderia e condomínio que faz manutenção própria.
Perguntas frequentes
Quais lavadoras esse manual atende?
Atende as Consul CWS11AB de 11 kg, CWS12AB de 12 kg e CWE13AB de 13 kg. Confira o código de oito dígitos na etiqueta da máquina antes de comprar.
Como funciona a entrega?
É download imediato. Depois da confirmação do pagamento o PDF fica disponível na hora, para baixar e guardar no seu dispositivo.
Traz a tabela de códigos de erro?
Traz. O capítulo de autodiagnóstico lista os erros do painel, como F5E4 e F8E6, com a causa e o que fazer, além das rotinas de autoteste de cada modelo.
O CWE13 tem conteúdo próprio?
Tem. Existe um capítulo só para as peças que diferenciam o CWE13, como o tanque com duas aberturas e canaletas, o reservatório bulk, a válvula de drenagem e a capa do retentor.
