Descrição

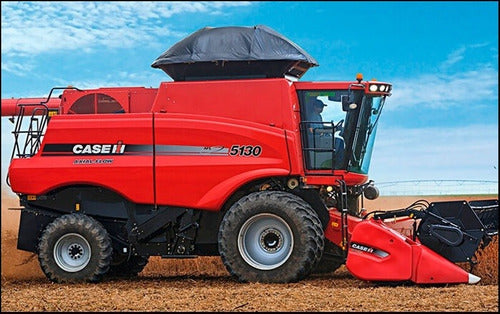

São 3813 páginas no manual da colheitadeira Case IH 5130.
Este manual técnico de reparo reúne o passo a passo da manutenção pesada, com torques, folgas e diagnóstico, cobrindo Motor, Ar-condicionado, Rodas e pneus, Sistema de colheita, Plataforma de corte, Implementos e engate, entre outros. É a referência técnica de fábrica para reparar a colheitadeira 5130, usada na colheita de grãos como soja, milho e trigo.
Especificações
- Modelos cobertos: 5130, 6130, 7130
- Páginas: 3813
- Idioma: Português
Exemplos de Códigos de Falha
O manual traz a árvore de diagnóstico dos códigos de falha. Alguns exemplos, entre os mais de 60 catalogados:
- E0903-03 — Fornecimento de tensão 2 (aquecedores elétricos do)
- E0904-03 — Fornecimento de tensão 3 (válvula de controle do líquido)
- E0908-03 — Válvula de dosagem (elétrica) (em curto com a fonte de tensão)
- E0909-02 — Velocidade da bomba de DEF/AdBlue® (dados incorretos)
Valores de Fábrica (Exemplos)
Alguns valores de aperto/pressão de fábrica que constam no manual (confira sempre no manual antes de aplicar):
- Do adaptador de torque é parafusado a: 110 - 122 N·m
- Carregados com um torque de rolagem de: 2.25 N·m
- Mento até que um torque de rolagem de: 4.5 - 9 N·m
- Aplique torque às porcas da roda de: 410 - 492 N·m
- Ela irá abrir em: 220 psi
- Leitura do medidor para força de 57 psi: 32 psi
Informações Técnicas do Manual
- Inclui os torques de aperto recomendados pela fábrica, por componente.
- Inclui os códigos de falha e os fluxogramas de diagnóstico para identificar problemas.
- Indica as pressões de trabalho de fábrica dos sistemas hidráulico e de combustível.
- Detalha as capacidades de óleo e fluidos para o abastecimento correto.
- Descreve a desmontagem, a montagem e a instalação dos conjuntos passo a passo.
Procedimentos Incluídos
- Motor — desmontagem e montagem
- Sistema hidráulico — remoção e instalação, lubrificação, substituição
- Rodas e pneus — substituição
- Cabine — ajuste e regulagem, desmontagem e montagem
- Sistema elétrico — reparo e recondicionamento, desmontagem e montagem
Manual de Serviço vs Catálogo de Peças
Este manual de serviço traz os procedimentos de reparo, os torques de aperto e o diagnóstico. Para identificar e comprar a peça pelo número de fábrica, o documento complementar é o catálogo de peças.
Perguntas Frequentes
Sistema hidráulico: o que o manual cobre? Traz remoção e instalação, lubrificação, substituição.
Cabine: o que o manual cobre? Traz ajuste e regulagem, desmontagem e montagem.
Serve para quais modelos? Cobre Case IH 5130: 5130, 6130, 7130.
O que significa o código de falha E0904-03? Indica fornecimento de tensão 3 — válvula de controle do líquido. O manual traz a árvore de diagnóstico completa.
