O Manual de Serviço CLAAS MEDION 340 e 310 é o documento técnico em PDF, com 230 páginas em inglês, dedicado ao sistema elétrico da colheitadeira. Cada circuito vem com descrição de funcionamento, definição de pinos do conector e lista de interligação com bitola e cor de cada fio. Na edição 11/04 os diagramas são divididos por número de série da máquina, até 932 02028 / 934 00534 e a partir de 932 02029 / 934 00535, e cobrem toda a família MEDION, do 310 ao 340.
Destaques deste material
- São 230 páginas dedicadas ao sistema elétrico das colheitadeiras CLAAS MEDION, do 310 ao 340.
- Cada circuito traz descrição de funcionamento, definição de pinos do conector e lista de interligação com bitola e cor de cada fio.
- Os circuitos vêm separados por motorização: controle mecânico Perkins e controle eletrônico Daimler-Chrysler.
- Diagramas divididos por número de série (até 932 02028 / 934 00534 e a partir de 932 02029 / 934 00535), o que evita usar o esquema errado.
- Mapa completo do compartimento central de terminais, com fusíveis, relés e módulos posicionados na grade de coordenadas.
- Módulos CAC/CONTOUR, AUTOPILOT, monitor de rotação, medidor de produtividade e ar-condicionado automático Climatic também estão cobertos.
O que este manual cobre
- Compartimento central de terminais
- Pinagem dos módulos eletrônicos
- Alimentação principal e partida
- Ajuste de rotação do motor

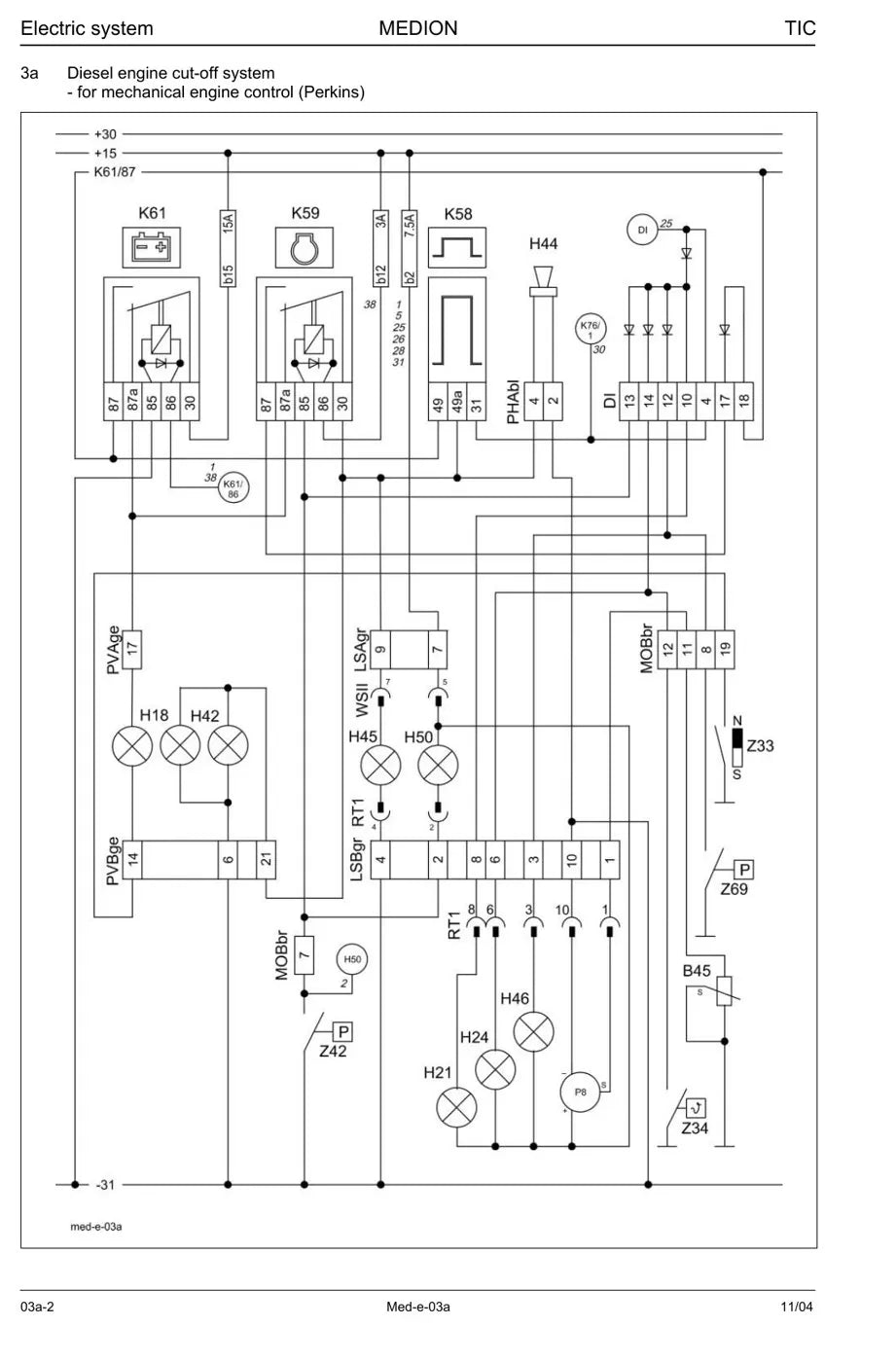

- Corte do motor diesel
- Deslocamento em estrada
- Computador de bordo
- Circuito do mecanismo de trilha
- Variador do ventilador
- Descarga do tanque graneleiro
- Acionamento da plataforma e inversor
- AUTOCONTOUR, CONTOUR e AUTOPILOT
- Monitoramento e medidor de produtividade
- Iluminação, limpador e ar condicionado
Por que vale a pena
- Segue a sequência de verificação de fábrica, circuito a circuito, até achar o ponto da falha.
- Permite partir do sintoma — função que não liga, sensor que não responde — e chegar ao pino e ao fio certos.
- Mostra fusível, relé e módulo pela posição na central elétrica, sem tentativa e erro na lavoura.
- A divisão por número de série garante que o esquema consultado é o da sua máquina.
Para quem é
- Mecânico de colheitadeira que atende safra com máquina parada.
- Eletricista de máquinas agrícolas.
- Oficina e pós-venda de revenda CLAAS.
- Produtor que mantém a própria frota de colheita.
Perguntas frequentes
Serve para a MEDION 310?
Sim. O volume cobre a família MEDION do 310 ao 340, com os diagramas separados por número de série da máquina.
Cobre qual motor?
Os circuitos vêm nas duas versões: controle mecânico Perkins e controle eletrônico Daimler-Chrysler.
Está em português?
Não, o documento está em inglês. Os números de pino, bitolas, cores de fio e códigos de componente são universais e seguem iguais na máquina.
Como recebo o arquivo?
O download começa assim que a compra é confirmada. Dá para ler no celular, no tablet ou no computador e imprimir as pranchas que você usa na oficina.
