Descrição
Manual de Serviço Recuperadora de Estradas CATERPILLAR RM-300 — arquivo PDF com 3.617 páginas em Inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Referência oficial: KENR3147-00. Aplicável à CATERPILLAR RM-300 Reclaimer Mixer / Rotary Mixer da série BWR00001-UP, equipada com motor Caterpillar C11. Inclui procedimentos completos de desmontagem e montagem do motor de pistão do ventilador hidráulico (Piston Motor – Hydraulic Fan), tabelas de torque de virabrequim e bielas, ajuste de preload do pinion cage assembly, instalação de Duo-Cone Seals e fluxogramas de diagnóstico com códigos CID/FMI (como CID 0091 Throttle Switch e CID 0094 Fuel Pressure). Procedimentos organizados por SMCS codes, com PDF pesquisável e índice navegável por sistema.
Especificações do Manual
- Marca: CATERPILLAR
- Modelo: RM-300
- Tipo: Recuperadora de Estradas (Reclaimer Mixer / Rotary Mixer)
- Motor: Caterpillar C11
- Série / Serial: BWR00001-UP
- Referência: KENR3147-00
- Anos: Publicação 2015 — última atualização 06/11/2017
- Páginas: 3.617
- Tamanho: 202,1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor Caterpillar C11: instalação do virabrequim (crankshaft) e mancais principais, bielas e capas de biela (connecting rod bearings and caps), flywheel housing, front housing, engine oil pan, sistema de arrefecimento, sistema de combustível e injeção.

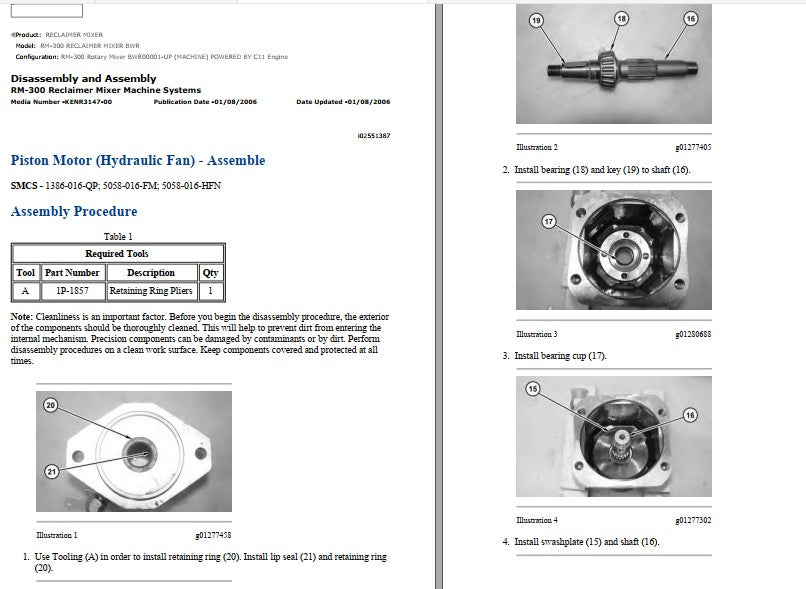

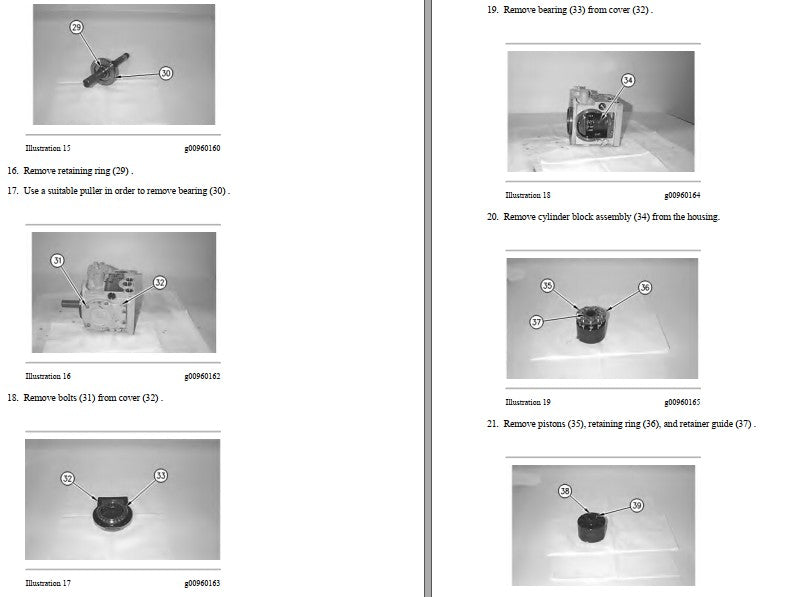

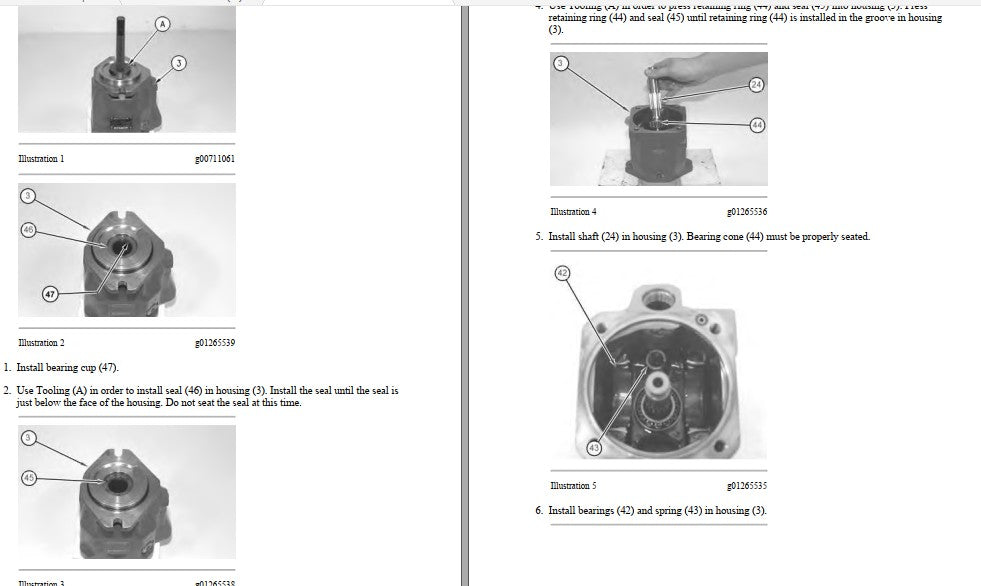

Sistema Hidráulico: Piston Motor (Hydraulic Fan) – assemble e disassemble, remoção e instalação de bloco de cilindros (cylinder block assembly), pistões, retaining ring e retainer guide, bombas e motores hidráulicos, válvulas de controle.

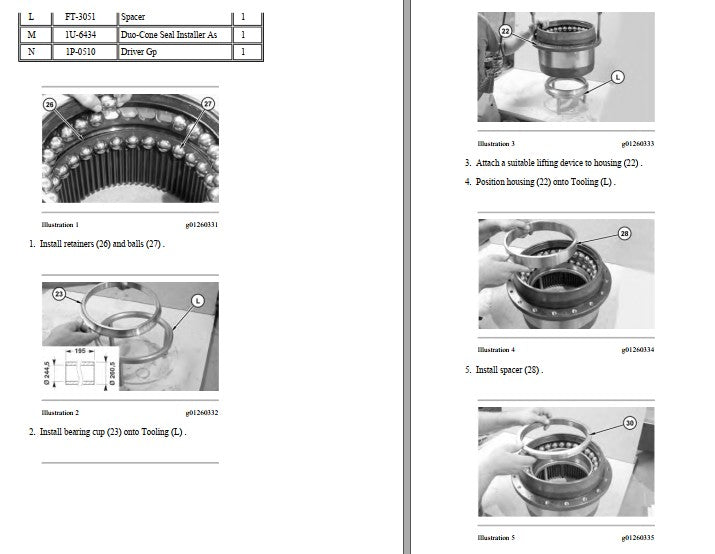

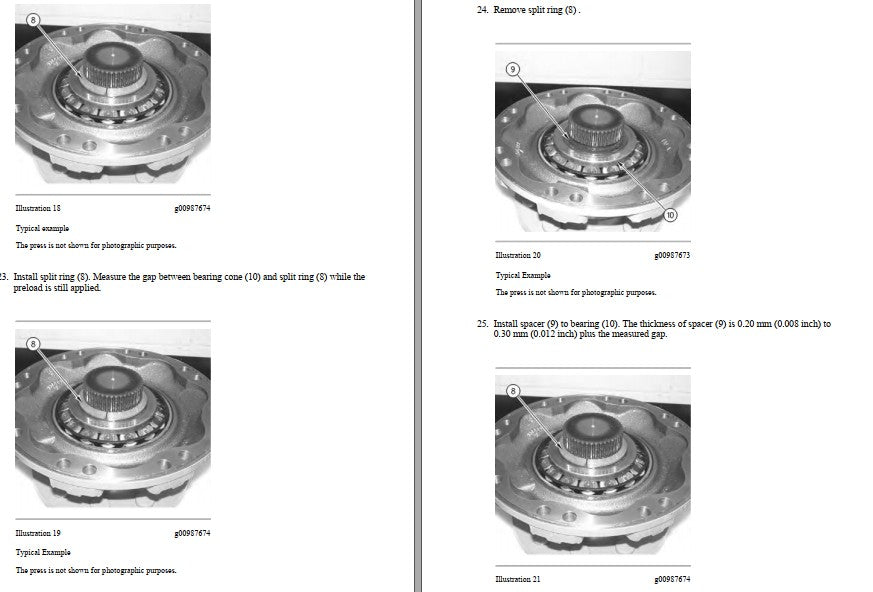

Transmissão e Material Rodante: Pinion cage assembly com ajuste de preload e rolling torque, instalação de spacers e bearings (split ring, bearing cone), Duo-Cone Seals, housings principais, conjunto rotor/tambor misturador.
Diagnóstico e Sistema Elétrico: códigos de falha CID/FMI (ex: CID 0091 FMI 02 – Incorrect Throttle Switch inputs; CID 0094 FMI 03 – Fuel Pressure open/short to +batt), ECM (Electronic Control Module), Caterpillar Electronic Technician (ET), testes de circuitos e sensores.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

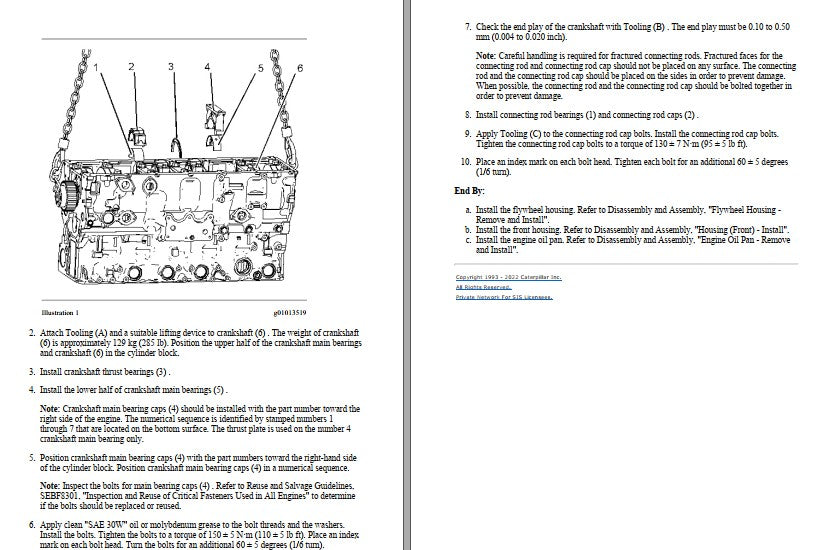

- Peso do virabrequim: aproximadamente 129 kg (285 lb)
- End play (folga axial) do virabrequim: 0,10 a 0,50 mm (0,004 a 0,020 inch)
- Torque parafusos da capa de biela: 130 ± 7 N·m (95 ± 5 lb ft) + 60 ± 5° adicionais (1/6 de volta)
- Torque parafusos da capa de mancal principal: 150 ± 5 N·m (110 ± 5 lb ft) + 60 ± 5° adicionais

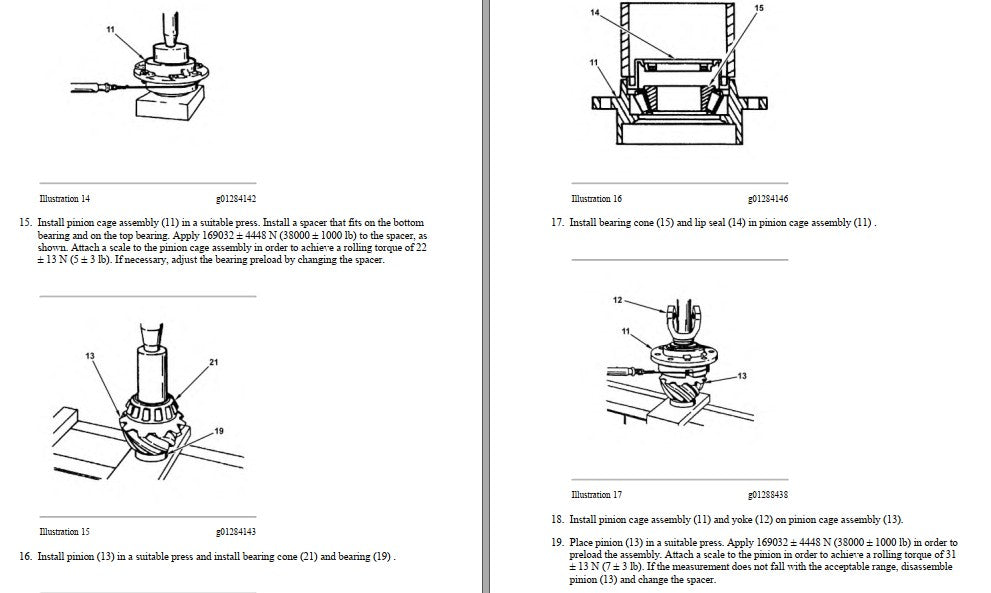

- Preload do pinion cage assembly: 169.032 ± 4.448 N (38.000 ± 1.000 lb)
- Rolling torque do pinion cage: 22 ± 13 N (5 ± 3 lb)
- Rolling torque final do conjunto pinhão: 31 ± 13 N (7 ± 3 lb)
- Espessura do spacer de bearing: 0,20 mm (0,008") a 0,30 mm (0,012") mais a folga medida
- Rotação de marcha lenta baixa (low idle): 1.100 rpm
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças RM-300.
Perguntas Frequentes
O que vou encontrar neste documento?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz os torques do motor C11?
Sim, inclui tabelas completas de torque. Exemplos reais do manual: parafusos da capa de biela a 130 ± 7 N·m (95 ± 5 lb ft) mais 60° adicionais, e parafusos da capa de mancal principal a 150 ± 5 N·m (110 ± 5 lb ft) mais 60°, com valor de end play do virabrequim entre 0,10 e 0,50 mm.
Ajuda a encontrar problemas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente — com códigos CID/FMI (ex: CID 0091 Throttle Switch, CID 0094 Fuel Pressure) e roteiros de teste de circuitos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço CATERPILLAR disponíveis em nosso catálogo.
