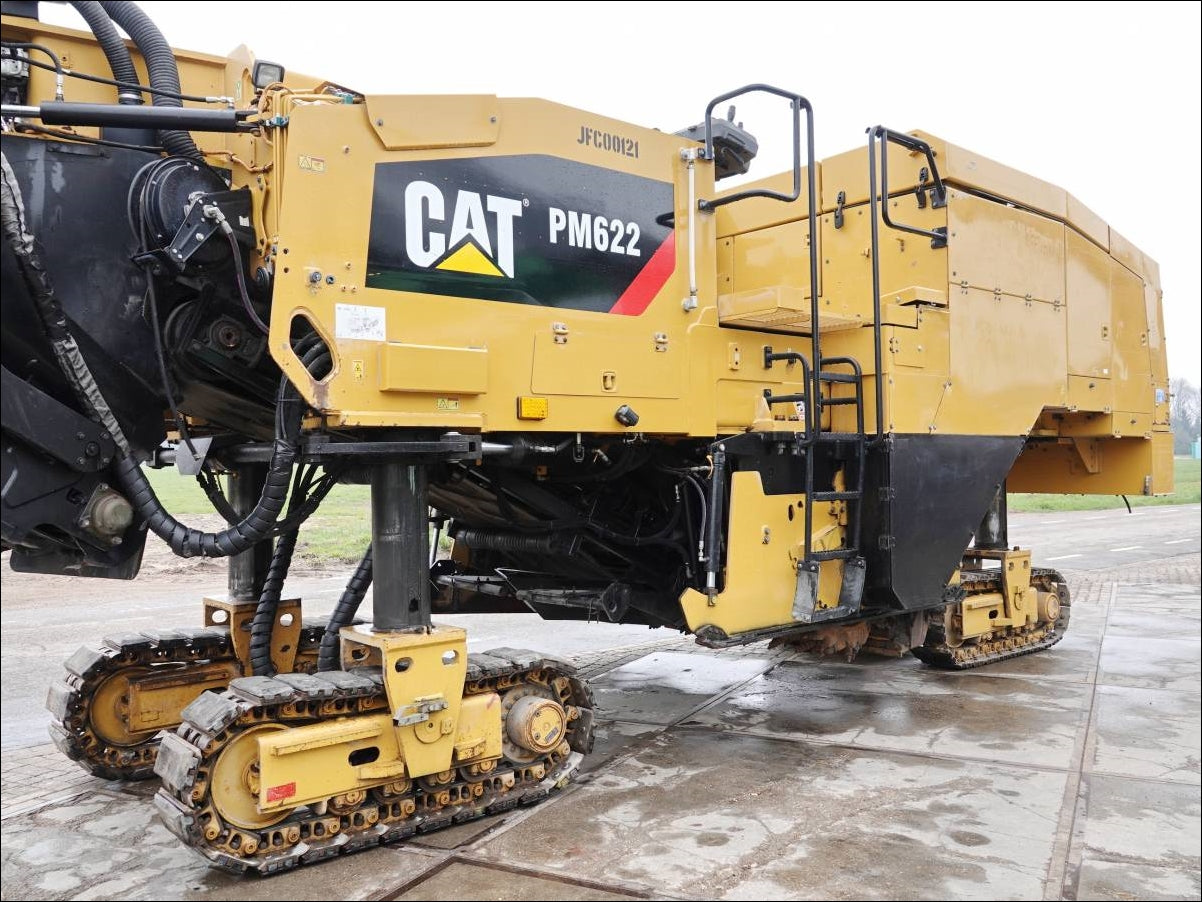

O Manual de Serviço Caterpillar PM622 reúne especificações, funcionamento dos sistemas, testes e ajustes, diagnóstico de falhas e procedimentos de desmontagem e montagem da fresadora de asfalto PM622. Vem em PDF, no original em inglês ou na versão traduzida para o português, com um manual para cada faixa de série dos prefixos EL6, JCF, JFC, TPH e XS6.
Séries disponíveis do manual PM622
Localize a plaqueta de identificação da máquina e veja os três primeiros caracteres do número de série: esse é o prefixo. Cada faixa abaixo tem o seu manual disponível.
| Prefixo | Série inicial | Série final | Páginas |
|---|---|---|---|
| EL6 | EL600001 | em diante | 1.425 |
| JCF | JCF00001 | em diante | ≈ 1.425* |
| JFC | JFC00001 | em diante | ≈ 1.425* |
| TPH | TPH00001 | em diante | ≈ 1.425* |
| XS6 | XS600001 | em diante | ≈ 1.425* |
O número de páginas muda de uma faixa de série para outra, porque cada faixa tem o seu próprio manual. * Nas faixas marcadas com asterisco, o número é só uma referência, tirado do manual da série EL600001: o manual da sua faixa pode ter mais ou menos páginas.
As cinco áreas de serviço — especificações, funcionamento, testes e ajustes, diagnóstico, além de desmontagem e montagem — estão presentes nos manuais de todas as faixas da tabela.
O que este manual cobre
- Especificações: dados técnicos de referência da máquina.
- Funcionamento dos sistemas: como funcionam os sistemas da máquina.
- Testes e ajustes: medições, regulagens e verificações para deixar o equipamento dentro do padrão.
- Diagnóstico: roteiro para encontrar a causa de cada falha e corrigi-la.
- Desmontagem e montagem: passo a passo para remover, reparar e reinstalar os conjuntos.
Sistemas incluídos
O índice do manual está organizado por sistema. Aparecem estas áreas:
- Arranjo do motor
- Motor básico (bloco, cabeçote, virabrequim)
- Admissão de ar e escape
- Sistema de combustível
- Sistema de lubrificação
- Sistema de arrefecimento
- Sistema elétrico e de partida
- Trem de força (transmissão e diferencial)
- Sistema hidráulico
- Sistema de direção
- Sistema de água
- Chassi e estrutura
- Arranjo da máquina
- Posto do operador (cabine)
- Ferramentas de trabalho
- Implementos
- Material rodante
- Diagramas elétricos e hidráulicos
Exemplos de informações técnicas
Alguns valores tirados do manual da série EL600001, com a seção onde cada um aparece, para você ter ideia do nível de detalhe:
- Torque · Sensor de temperatura do líquido de arrefecimento (remoção e instalação): 20 ± 3 N·m (15 ± 2 lb·ft)
- Torque · Suporte dianteiro do motor (remoção e instalação): 105 ± 20 N·m (77 ± 15 lb·ft)
- Pressão · Válvula de alívio (carga) (teste e ajuste): 2800 ± 300 kPa (406 ± 44 psi)
- Medida · Cilindro hidráulico: 769,0 ± 2,0 mm (30,27 ± 0,07 pol)
- Medida · Rolete inferior (flange simples): 50,83 ± 0,08 mm (2,001 ± 0,003 pol)
Os valores servem só de exemplo e podem mudar de uma série para outra. No serviço, use sempre o valor do manual da sua série.
Por que vale a pena
- ✅ Reparo feito com base na documentação de serviço, não no improviso.
- ✅ Seção de diagnóstico que ajuda a reduzir o tempo de máquina parada.
- ✅ Testes e ajustes para deixar o equipamento dentro do padrão depois do reparo.
- ✅ PDF que você consulta no computador, no tablet ou no celular, direto na oficina.
Para quem é
Mecânicos de linha amarela, oficinas de equipamentos pesados, frotistas, locadoras, construtoras e mineradoras que trabalham com a fresadora de asfalto Caterpillar PM622.
Perguntas frequentes
Como sei se o manual serve para a minha PM622?
Compare o prefixo e o número de série da plaqueta de identificação com a tabela de séries acima. Se o prefixo estiver na tabela e o número de série estiver dentro da faixa, temos o manual da sua série. Em caso de dúvida, envie o número de série pelo WhatsApp antes da compra.
Recebo os manuais de todas as séries?
Não. Cada faixa de série tem um manual próprio, e a compra dá direito ao manual de uma série: a da sua máquina. Por isso pedimos o número de série completo.
Tem em português?
Sim. Além do original em inglês, há a versão traduzida para o português, que você escolhe na opção de idioma do produto.
Dá para abrir no celular e no computador?
Sim. O PDF pode ser usado em mais de um dispositivo: computador, tablet e celular.
Tem nota fiscal?
Sim. A loja emite nota fiscal de todas as compras.
Como é a entrega?
Digital: o arquivo chega por e-mail ou WhatsApp depois que o pagamento e o número de série são confirmados, sem frete.
