Descrição
Manual de Serviço Fresadora Caterpillar PM-200 — arquivo PDF com 1807 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos das fresadoras a frio. Reduz tempo de oficina ao trazer torques, folgas e ajustes em um único arquivo.

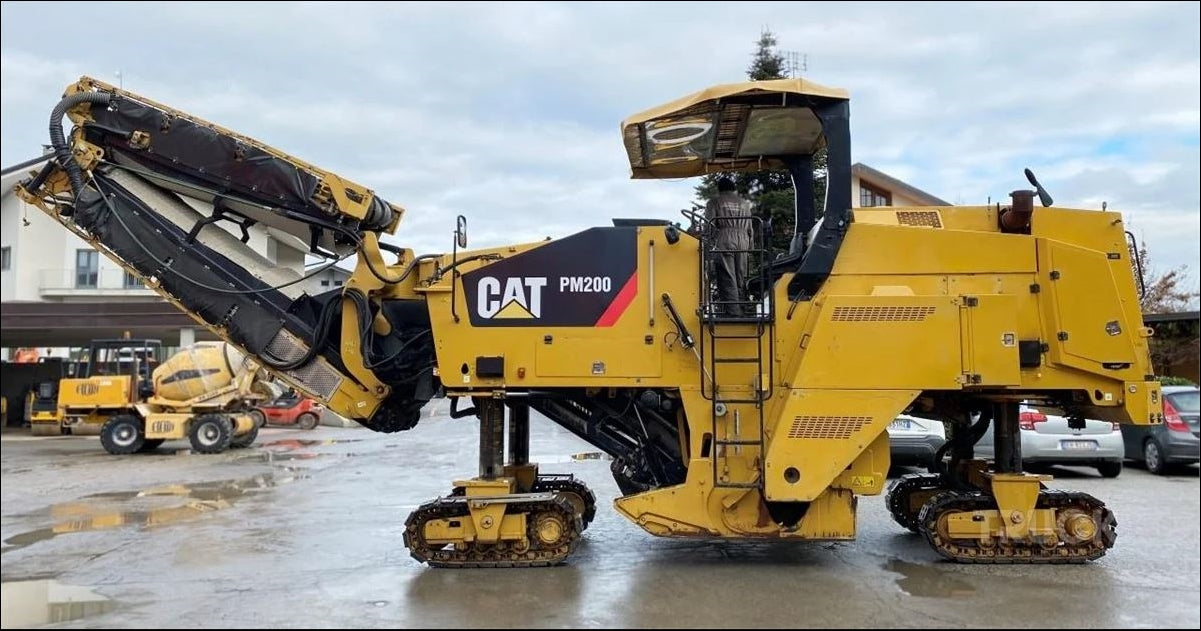

Documentação técnica oficial Caterpillar para a fresadora a frio PM-200 acionada pelo motor C18, com referências SENR9832 (Systems Operation) e SENR9831 (Specifications), publicação 01/08/2015 e atualização registrada em 24/09/2020. Aplicável às máquinas das séries P1C0001-UP e P1M0001-UP, configuração PM-200 Cold Planer POWERED BY C18 Engine. O arquivo inclui esquemas elétricos com identificação de conectores e pinagem, vistas explodidas dos conjuntos do motor e do trem de fresagem, fluxogramas de diagnóstico com códigos CB de calibração e tabelas de torque por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: PM-200
- Tipo: Fresadora a Frio (Cold Planer)
- Motor: C18 (procedimentos de motor cobertos para a família C15 e C18)
- Séries: P1C0001-UP e P1M0001-UP
- Páginas: 1807
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR9832 / SENR9831
- Edição: 01/08/2015 (atualização 24/09/2020)
- Origem: Caterpillar/EUA
Procedimentos e Sistemas Cobertos
Systems Operation: bloco e cabeçote do motor C18, conjunto de pistões, anéis e bielas, virabrequim, árvore de cames, freio de compressão CAT, sistema de injeção e governadores eletrônicos.
Testing and Adjusting: verificação de folgas de mancais, calibração de válvulas hidráulicas, alívio de pressão do sistema hidráulico, ajuste de rotação intermediária, testes de queda de pressão e procedimento de calibração do controle de fresagem.
Disassembly and Assembly: desmontagem e montagem do amortecedor de vibração, polia do virabrequim, mancais da árvore de cames, bomba de óleo, base do filtro, swashplate da bomba hidráulica, motor de engrenagens e mangueiras de retorno do tambor de fresagem.
Troubleshooting: diagnóstico de códigos de falha CB do controle de fresagem (CB 1 Set Limits, CB 2 No Sensor Data, CB 4/5/7 Calibration Failure, CB 13 Valve Calibration Lost, CB 17 CAN data link, CB 72 Valve Calibration Required), inspeção de chicote, teste de continuidade do data link CAN 2 e procedimentos de substituição de sensores.
Schematic: esquemas elétricos do circuito mestre/escravo, do freio de compressão CAT e do grupo de fiação eletrônica 443-7733, com identificação dos componentes ECM (A4:M1), Sonic Tracers, Contact Sensor, Averaging Beam e Wire Rope.
Destaques Técnicos
Amostra de especificações que você encontra no manual:
- Torque do amortecedor de vibração na polia do virabrequim: 215 ± 40 N·m (159 ± 30 lb ft)
- Torque do parafuso do filtro de óleo (hollow stud / filter base stud): 68 ± 7 N·m (50 ± 5 lb ft)
- Torque do solenoide do unit injector: 2,5 ± 0,25 N·m (22 ± 2 lb in)
- Pressão de abertura da válvula bypass do filtro de óleo: 204 kPa (30 psi)
- Pressão de fechamento da válvula bypass do filtro de óleo: 132 kPa (19 psi)
- Peso da árvore de cames (referência de manuseio): 39 kg (86 lb)
Para Quem é Este Manual
Recurso de referência para empreiteiras de pavimentação, mineradoras e empresas de construção pesada com frota Caterpillar e equipe técnica própria.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças PM-200.
Perguntas Frequentes
O manual cobre o motor C18 da PM-200?
Sim. As seções de Systems Operation, Specifications, Testing and Adjusting e Disassembly and Assembly do motor são apresentadas para a família C15 e C18 Engines for Caterpillar Built Machines, aplicáveis à configuração PM-200 Cold Planer POWERED BY C18 Engine.
Inclui os códigos de falha do controle de fresagem?
Sim, o documento traz a tabela de códigos CB (CB 1, CB 2, CB 4, CB 5, CB 7, CB 13, CB 17, CB 72 e demais) com descrição da falha e Test Steps de diagnóstico para cada código.
Serve para as duas séries da PM-200?
A documentação foi consolidada para as séries P1C0001-UP e P1M0001-UP, com observações específicas por número de série quando o procedimento ou peça difere entre os lotes.
Suporte e Reentrega
Caso o arquivo se perca ou haja qualquer problema com o download, basta nos chamar pelo WhatsApp ou e-mail informando seu pedido — fazemos a reentrega do material sem custo.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
