Descrição
Manual de Serviço Caterpillar M322C — documentação técnica da Escavadeira de Rodas em PDF com 3969 páginas em Inglês. Procedimentos verificados e diagramas detalhados. Material indicado para mecânicos que precisam executar reparos com base em especificações originais.
Referência oficial composta por RENR2416-04 (Systems Operation do motor 3056E), RENR9133-01 (Specifications da máquina) e RENR5558-06 (Troubleshooting do sistema eletrônico — também aplicável aos modelos M313C, M315C, M316C, M318C, M318C MH e M322C MH), Caterpillar/EUA, edições 2005-2016. Aplicável às escavadeiras de rodas M322C da série H2G00001-UP, equipadas com motor Caterpillar 3056E. Inclui Disassembly and Assembly, esquemas elétricos com identificação de conectores, tabelas de torque por sistema e códigos de diagnóstico MID/CID/FMI.
Vantagens do Manual de Serviço Caterpillar M322C
- ✅ Investimento único com acesso vitalício ao documento
- ✅ Substitui a busca por procedimentos em fóruns e vídeos
- ✅ 3969 páginas de referência técnica oficial
- ✅ Procedimentos originais para reparos sem erro de execução
- ✅ Tabelas de torque que evitam dano em reparo crítico do motor 3056E
- ✅ Reentrega gratuita do arquivo sempre que precisar
- ✅ Suporte ao cliente por WhatsApp e e-mail
Especificações do Manual de Serviço Caterpillar M322C
- Marca: Caterpillar

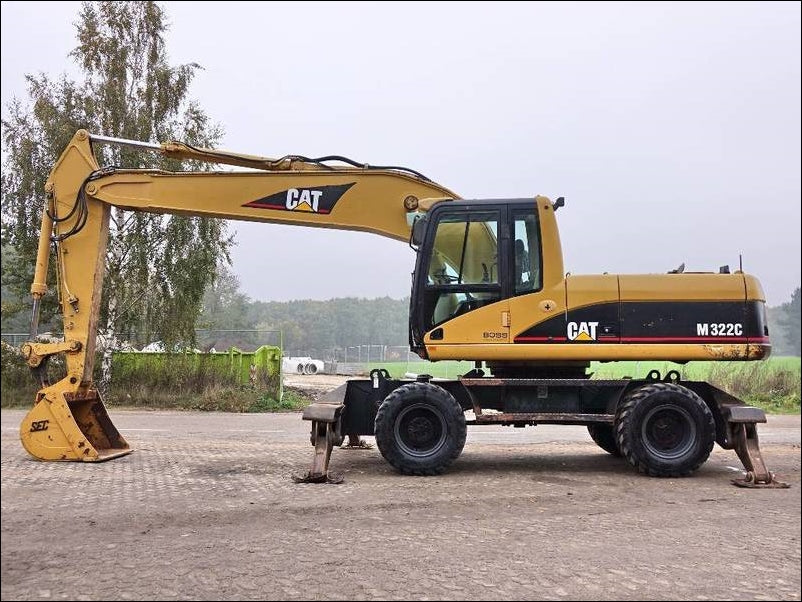

- Modelo: M322C Wheeled Excavator
- Tipo: Escavadeira de Rodas
- Páginas: 3969
- Tamanho: 245 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: RENR2416-04, RENR9133-01, RENR5558-06
- Edição: 2005-2016
- Origem: Caterpillar/EUA
- Série: H2G00001-UP
- Motor: Caterpillar 3056E
O Que o Manual de Serviço Caterpillar M322C Cobre
Motor 3056E (Systems Operation, RENR2416-04): bloco do cilindro, cabeçote, sistema de combustível, lubrificação, arrefecimento e admissão de ar.
Disassembly and Assembly: remoção e instalação de fuel block, fuel injection lines, oil cooler, water pump, alternador, motor de partida e demais componentes do bloco.
Specifications M322C Machine System (RENR9133-01): Wheel Group, valores de torque por componente e especificações do conjunto.
Sistema hidráulico: bombas de pistão, swing pump (motor de giro com barrel assembly), válvulas de controle, linhas hidráulicas e cilindros.
Sistema de freio: brake assembly, pressões de teste, válvulas de pressão e ajustes.
Sistema elétrico (Troubleshooting RENR5558-06): ECM, sensores, esquemas elétricos, códigos diagnósticos MID/CID/FMI e procedimentos de teste passo a passo.
Sistema de ar condicionado: compressor, condensador, evaporador, refrigerantes, linhas de alta/baixa pressão e procedimentos de carga.
Cabine e implementos: joystick, controles, lança, braço (stick), caçamba e cilindros hidráulicos do braço.
Especificações Técnicas no Manual de Serviço Caterpillar M322C
Alguns valores técnicos cobertos pelo documento:
- Motor 3056E — Torques de combustível: bolts do fuel block 44 N·m (32 lb ft), banjo bolt 12 N·m (106 lb in / 9 lb ft), compression nut 6 N·m (53 lb in) ou 9 N·m (79-80 lb in), cap nut 22 N·m (16 lb ft), union nut 27,5 N·m (20 lb ft), fittings do fuel block 23 N·m (17 lb ft)
- Conector ECM e fixadores: Allen head screw do conector J1/P1 ECM 6,0 N·m (55 lb in)
- Cubo de roda e fixação: bolts (32) do hub 280 N·m (207 lb ft), nut (11) 1400 N·m (1033 lb ft) — atualizado para 1400 +200/-0 N·m, bolt (10) 32 N·m (24 lb ft)
- Bearing pin do braço: bolts (9) 407 N·m (300 lb ft), bolts de bearing pin (3) 280 N·m (207 lb ft), bolts gerais 55 N·m (41 lb ft)
- Sistema hidráulico — swing pump (barrel assembly): U-bolts (5) 35 ± 5 N·m (26 ± 4 lb ft), torque do outer housing 50 a 60 N·m (37 a 44 lb ft)
- Sistema de freio — pressão de teste: 9997 kPa (1450 psi) aplicado para medir distância da superfície
- Códigos de diagnóstico (Cat ET, MID 039): CID 1530 FMI 06, CID 1615 FMI 03 e FMI 05 (Solenoid valve one-way/two-way), CID 1739 FMI 03 — fluxogramas de troubleshooting passo a passo
Profissionais que Usam o Manual de Serviço Caterpillar M322C
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis para reparos da escavadeira de rodas M322C.
Manual de Serviço vs Catálogo de Peças Caterpillar M322C
Este manual de serviço do Caterpillar M322C é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Caterpillar M322C.
Dúvidas Comuns — Manual de Serviço Caterpillar M322C
O manual de serviço Caterpillar M322C é em português?
O documento original é em Inglês — versão oficial publicada pelo fabricante. Os valores técnicos são universais (idênticos em todas as regiões) e seguem termos técnicos padrão da indústria.
O PDF funciona no celular?
Sim, abre em smartphones (Android e iOS), tablets, notebooks e computadores. Basta um leitor de PDF instalado no aparelho.
Como solicito reenvio do material?
Oferecemos reenvio do arquivo mediante solicitação pelos nossos canais de atendimento, sem custo adicional, sempre que precisar.
Garantia, Suporte e Reentrega do Manual de Serviço Caterpillar M322C
Tudo o que está incluso na sua compra do manual Caterpillar M322C:
- 📋 PDF integral conforme arquivo original do fabricante
- ⚡ Envio digital imediato após pagamento aprovado
- ♾️ Acesso permanente sem prazo de expiração
- 🔄 Reenvio sem custo sempre que solicitado
- 💬 Suporte por WhatsApp e e-mail
- 🔒 Compra segura via plataforma com certificado
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
