Descrição
Manual de Serviço Escavadeira de Rodas CATERPILLAR M316D — arquivo PDF com 5.344 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.
Documento baseado nas referências oficiais UENR1770-06 (Troubleshooting do Sistema Eletrônico) e UENR0123-01 (Disassembly and Assembly – Machine Systems), publicadas pela Caterpillar em 2015. A M316D foi produzida em quatro faixas de série distintas: KMA0001-UP, D6W0001-UP, P6K0001-UP e W6A0001-UP. É importante destacar que um único manual não cobre todas as séries — cada série possui seu manual específico, com diferenças em procedimentos, códigos de diagnóstico, faixas de aplicação e particularidades de montagem. As informações técnicas e especificações contidas nesta descrição foram extraídas da série D6W0001-UP, equipada com motor C6.6, e servem como referência ilustrativa do conteúdo do documento. O manual traz diagramas elétricos com pinagem de conectores (incluindo solenoides do gerador de 12,5 kW e 15 kW com alimentação 24 VDC), fluxogramas de troubleshooting passo a passo com códigos MID/CID/FMI, vistas explodidas dos principais conjuntos (Final Drives, Swing Gear Group, Pilot Valve) e tabelas completas de torque e folgas. PDF pesquisável com localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: CATERPILLAR
- Modelo: M316D
- Tipo: Escavadeira de Rodas
- Motor: C6.6
- Séries cobertas (cada uma com manual específico): KMA0001-UP, D6W0001-UP, P6K0001-UP e W6A0001-UP
- Série de referência deste conteúdo: D6W0001-UP
- Referências do documento: UENR1770-06 e UENR0123-01
- Páginas: 5.344
- Tamanho: 278.1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor C6.6: regulagem de folga de válvulas (admissão e escape), medição de profundidade de válvulas, verificação de limite de desgaste, ajuste do sincronismo mecânico, ordem de injeção, sistema de arrefecimento, sistema de alimentação, tabelas completas de torque e especificações.

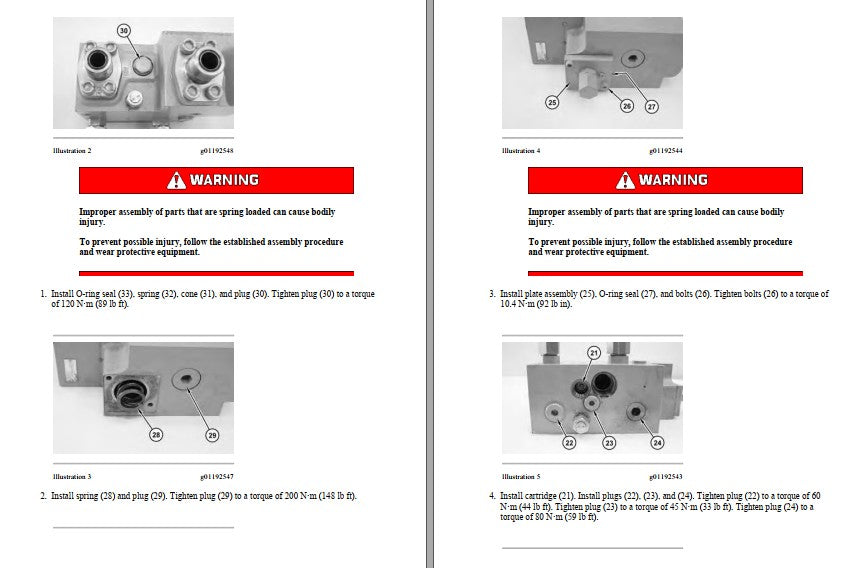

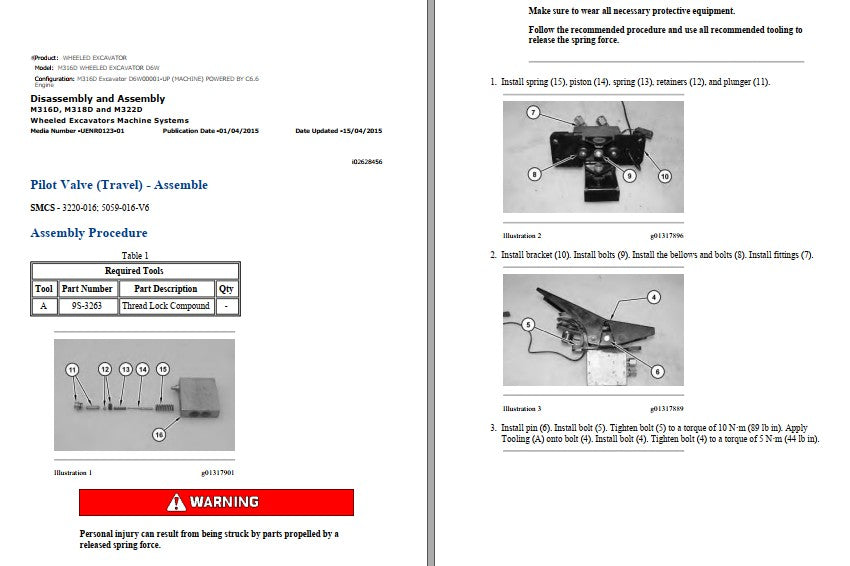

Sistema Hidráulico: desmontagem, montagem e ajuste da válvula piloto de translação (Pilot Valve – Travel), procedimentos de instalação de O-rings, molas, cones, plugs e cartuchos, torques específicos de cada componente hidráulico.

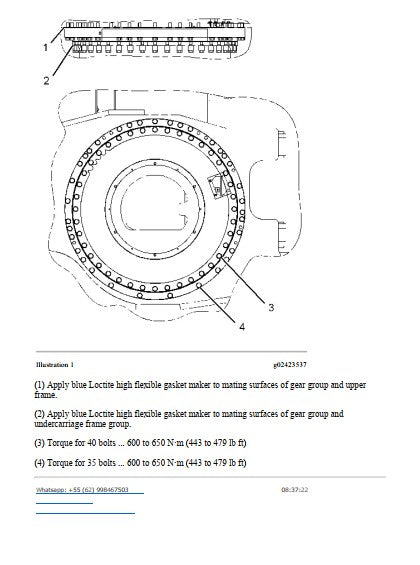

Sistema de Giro: montagem do grupo de engrenagem de giro (Swing Gear Group), aplicação de Loctite azul flexível nas superfícies de acoplamento com o chassi superior e com o grupo do material rodante, torques dos parafusos de fixação.

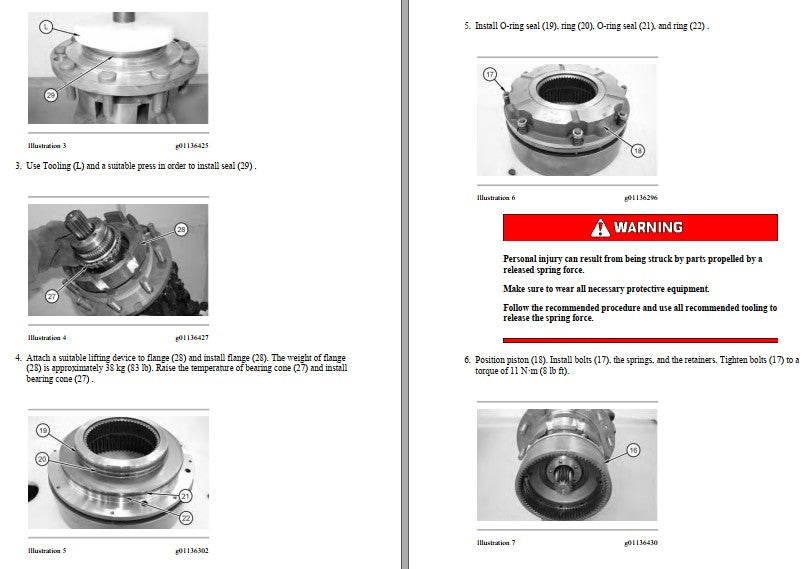

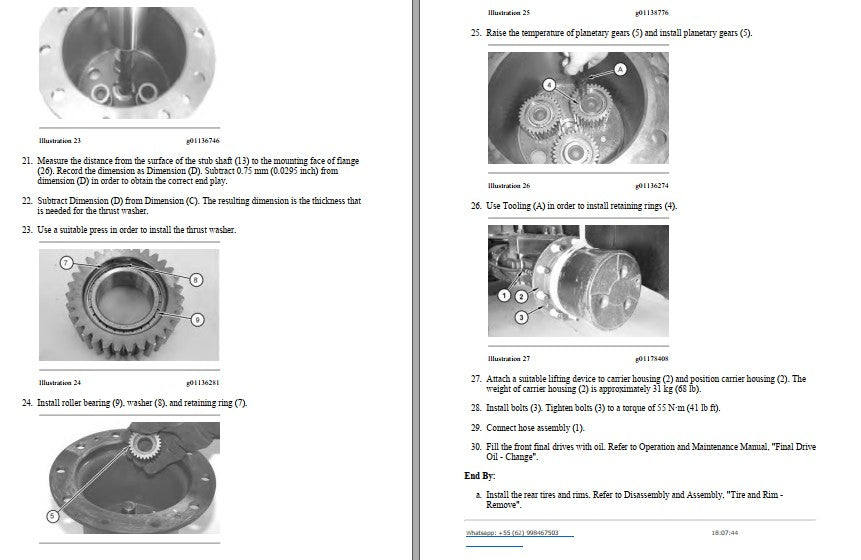

Material Rodante e Transmissão Final: desmontagem e montagem dos Final Drives, instalação de rolamentos e selos, ajuste de thrust washer, montagem de engrenagens planetárias, instalação da carcaça e ajuste de torque.

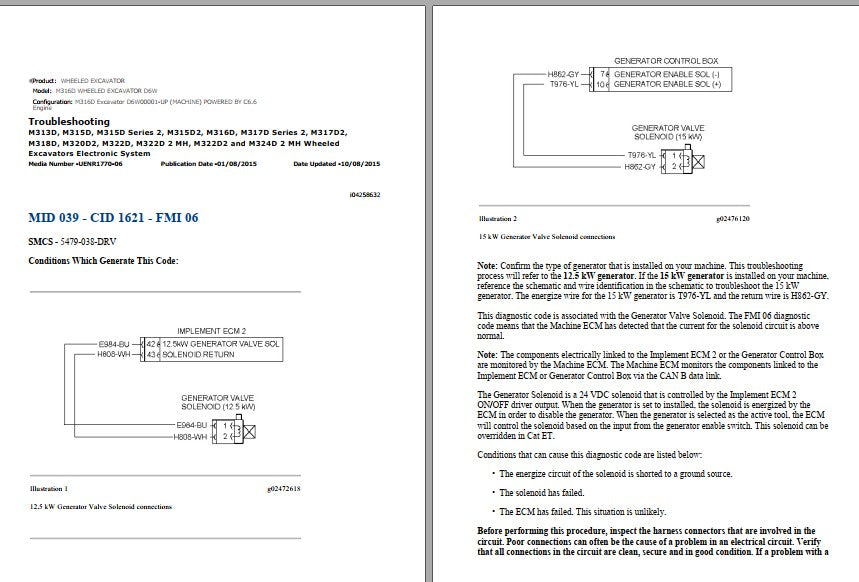

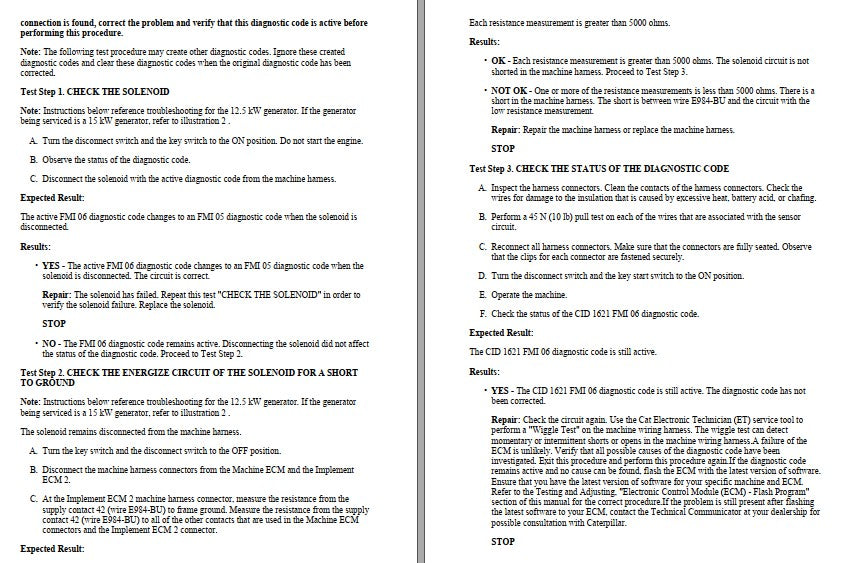

Sistema Elétrico e Eletrônico: troubleshooting completo por códigos MID/CID/FMI, diagramas de conexão de solenoides (incluindo gerador 12,5 kW e 15 kW a 24 VDC), procedimentos de teste passo a passo (Test Step 1, 2, 3), verificação de continuidade, medição de resistência de chicotes, identificação de curtos à massa, comunicação CAN B data link entre Machine ECM e Implement ECM 2.
Diagnóstico e Calibração: uso do Caterpillar Electronic Technician (ET), "Wiggle Test" para identificação de falhas intermitentes, atualização de software ECM, procedimentos do módulo Electronic Control Module (ECM) Flash Program.
Destaques Técnicos
Exemplos de especificações presentes neste manual (extraídas da série D6W0001-UP):

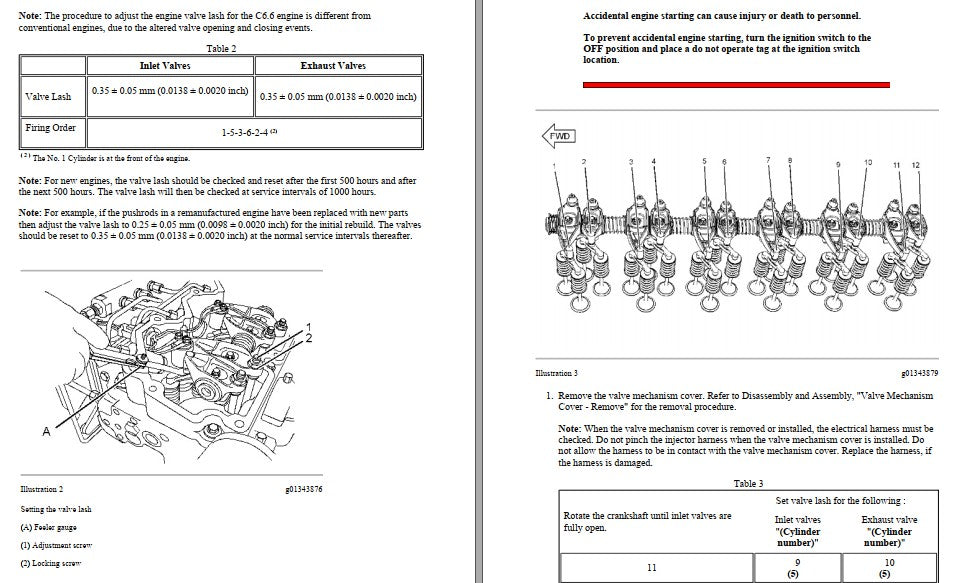

- Folga de válvulas (admissão e escape) motor C6.6: 0,35 ± 0,05 mm (0,0138 ± 0,0020 in)
- Folga em pushrods remanufaturados (montagem inicial): 0,25 ± 0,05 mm
- Ordem de injeção do motor C6.6: 1-5-3-6-2-4

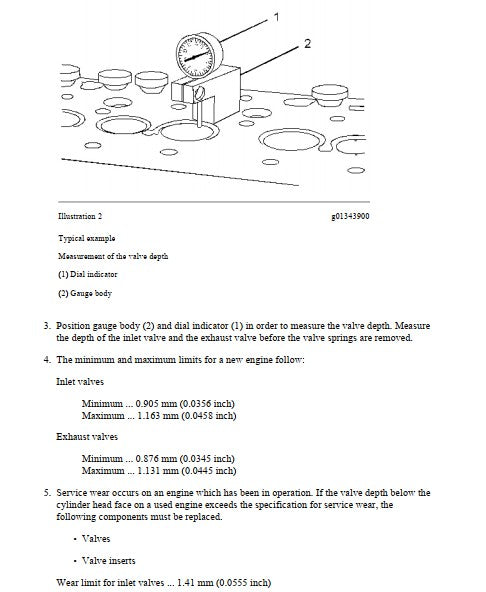

- Profundidade de válvula de admissão: mínimo 0,905 mm / máximo 1,163 mm (limite de desgaste 1,41 mm)
- Profundidade de válvula de escape: mínimo 0,876 mm / máximo 1,131 mm
- Torque dos parafusos do grupo de giro: 600 a 650 N·m (443 a 479 lb ft)
- Torques hidráulicos da válvula piloto: plug 120 N·m, plug 200 N·m, bolts 10,4 N·m, plugs 45 / 60 / 80 N·m conforme componente
- Torque dos parafusos da carcaça do Final Drive: 55 N·m (41 lb ft)
- Pull test de conectores do chicote: 45 N (10 lb) — resistência de isolação acima de 5000 ohms
- Intervalo de reajuste de válvulas em motores novos: após 500h, depois novamente após 500h, seguido de verificações a cada 1000h
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias CATERPILLAR, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças M316D.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
Inclui diagramas elétricos e códigos de diagnóstico?
Sim, o manual traz diagramas completos dos sistemas eletrônicos — como as conexões dos solenoides do gerador de 12,5 kW e 15 kW alimentados em 24 VDC — além da tabela de códigos MID/CID/FMI com procedimentos de teste detalhados, incluindo verificação de continuidade e medição de resistência de chicotes (limite acima de 5000 ohms).
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
