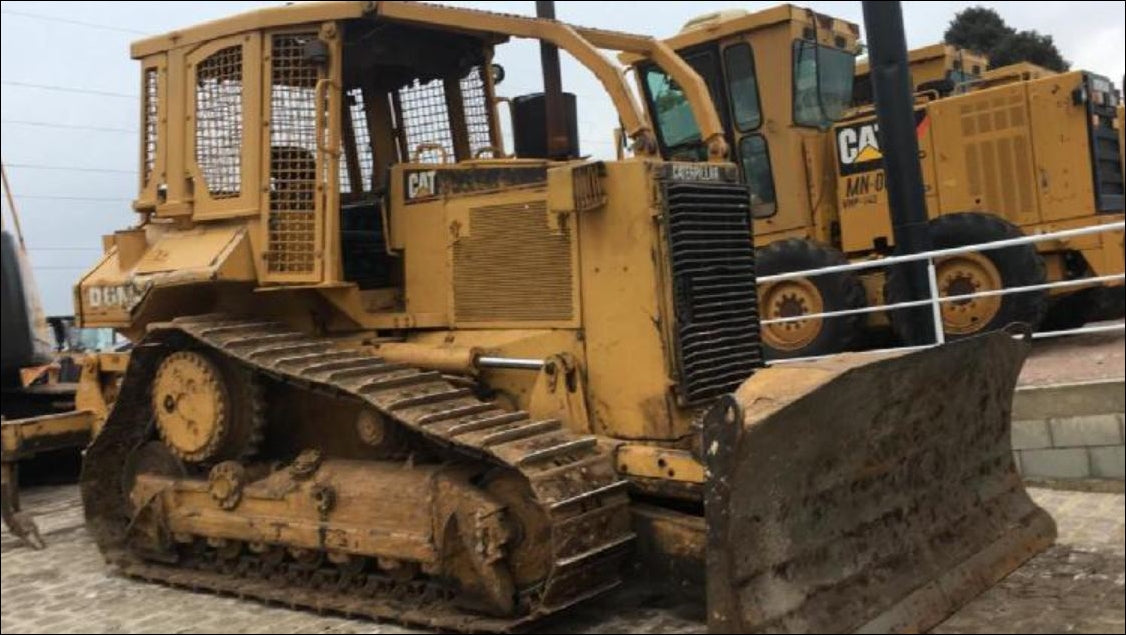

Manual de Serviço Trator de Esteiras Caterpillar D6M — arquivo PDF pesquisável com 5.416 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Referência oficial: SENR3583-13. Cobre o Trator de Esteiras D6M (Track-Type Tractor) nas séries 2RN0001-UP, 2YS0001-UP, 3WN0001-UP, 4GS0001-UP, 4HS0001-UP, 4JN0001-UP, 5NR0001-UP, 5WR0001-UP, 6LR0001-UP e 9ZM0001-UP, equipado com motores 3114, 3116 e 3126. Vale ressaltar que cada série possui seu manual específico — as informações técnicas e especificações desta descrição foram extraídas da série 6LR0001-UP. Inclui diagramas elétricos com esquemas de cabeamento do Power Train ECM, tabelas de especificações do motor de partida, procedimentos de montagem e desmontagem com vistas explodidas numeradas, diagnóstico eletrônico por códigos MID/CID/FMI e instruções de instalação da estrutura ROPS. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D6M
- Tipo: Trator de Esteiras
- Páginas: 5.416
- Tamanho: 182 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR3583-13
- Motor: 3114, 3116 e 3126
- Série: 2RN0001-UP, 2YS0001-UP, 3WN0001-UP, 4GS0001-UP, 4HS0001-UP, 4JN0001-UP, 5NR0001-UP, 5WR0001-UP, 6LR0001-UP, 9ZM0001-UP
Procedimentos e Sistemas Cobertos

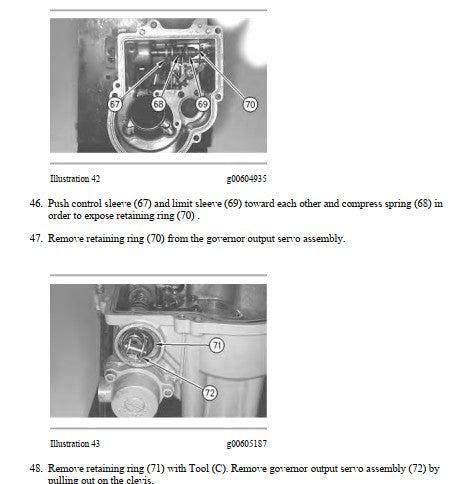

Material rodante e trem de rolamento, lâmina e cilindros hidráulicos, motor e sistemas auxiliares (3114, 3116 e 3126), transmissão powershift, conversor de torque, embreagens de direção, ripper, sistema hidráulico, diagnóstico eletrônico e sistema elétrico completo, incluindo procedimentos de montagem e desmontagem de componentes do hub, servo do governador, estrutura de proteção contra capotamento (ROPS) e fiação dos solenoides.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

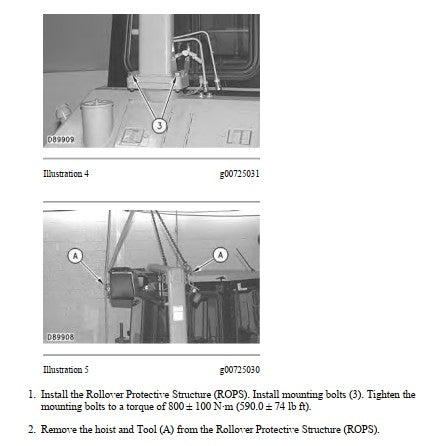

- Torque dos parafusos de fixação da estrutura ROPS: 800 ± 100 N·m (590,0 ± 74 lb ft)

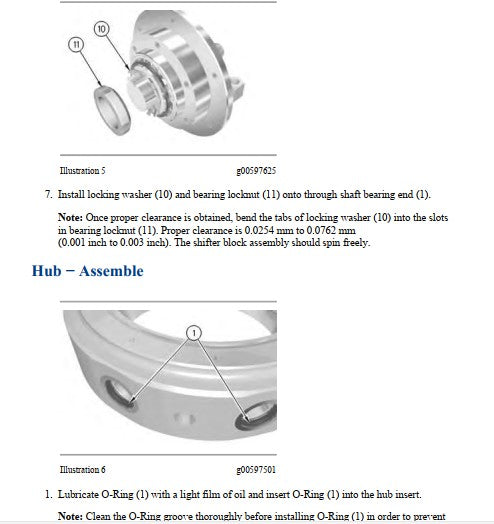

- Folga do conjunto shifter block: 0,0254 mm a 0,0762 mm (0,001 a 0,003 pol.)

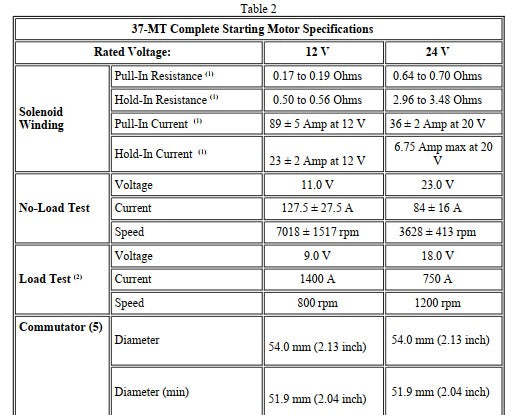

- Motor de partida 37-MT (12V) — corrente no-load: 127,5 ± 27,5 A; rotação no-load: 7018 ± 1517 rpm; corrente de carga: 1400 A
- Motor de partida 37-MT (24V) — corrente no-load: 84 ± 16 A; rotação no-load: 3628 ± 413 rpm; corrente de carga: 750 A

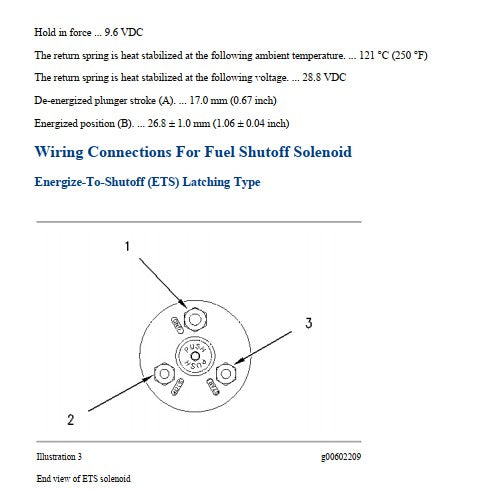

- Solenoide de corte de combustível — força de retenção: 9,6 VDC; temperatura de estabilização da mola: 121°C (250°F)
- Curso do êmbolo desenergizado: 17,0 mm (0,67 pol.); posição energizada: 26,8 ± 1,0 mm (1,06 ± 0,04 pol.)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D6M.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual inclui diagnóstico por códigos de falha eletrônicos?

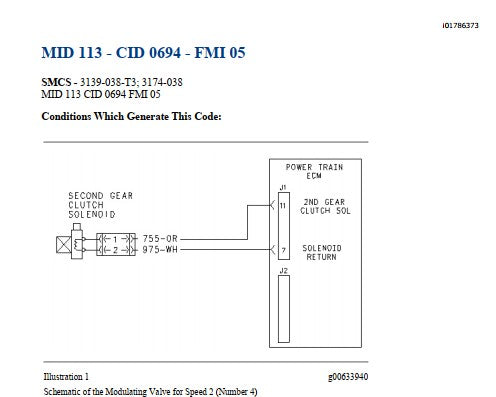

Sim, inclui procedimentos para códigos MID/CID/FMI do sistema Power Train ECM, com diagramas de circuito para diagnóstico de solenoides e demais componentes elétricos — como o código MID 113 – CID 0694 – FMI 05 (Second Gear Clutch Solenoid).
Manual e catálogo são a mesma coisa?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
