Descrição
Manual de Serviço Trator de Esteiras Caterpillar D5K XL — PDF oficial com 4.592 páginas em Inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
Documentação técnica oficial Caterpillar com referências KENR5705 (Specifications) e KENR6176 (Troubleshooting). Cobre os tratores D3K, D4K e D5K nas versões XL e LGP, série WWW00001-UP, equipados com motor C4.4 e sistema eletrohidráulico. Inclui diagramas elétricos com pinagem de conectores, esquemas hidráulicos do cilindro angular do bulldozer, vistas explodidas dos conjuntos planetários e fluxogramas de diagnóstico por códigos MID/CID/FMI. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D5K XL
- Tipo: Trator de Esteiras
- Motor: C4.4
- Série: WWW00001-UP
- Configurações cobertas: D3K, D4K, D5K (XL & LGP) Track-Type Tractors
- Referências: KENR5705 (Specifications), KENR6176 (Troubleshooting)
- Publicação: 2013 — Atualizado em 2016
- Páginas: 4.592
- Tamanho: 237.3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

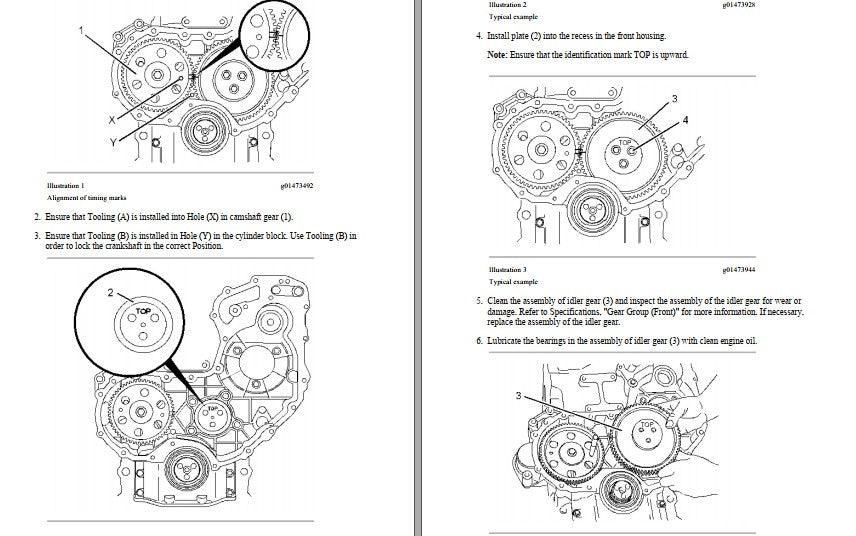

Motor C4.4: cabeçote (distorção, guias e profundidades de válvulas), sincronismo com alinhamento de marcas (timing marks), inspeção e lubrificação do idler gear, sistema de alimentação com instalação do fuel manifold e fuel injection lines.

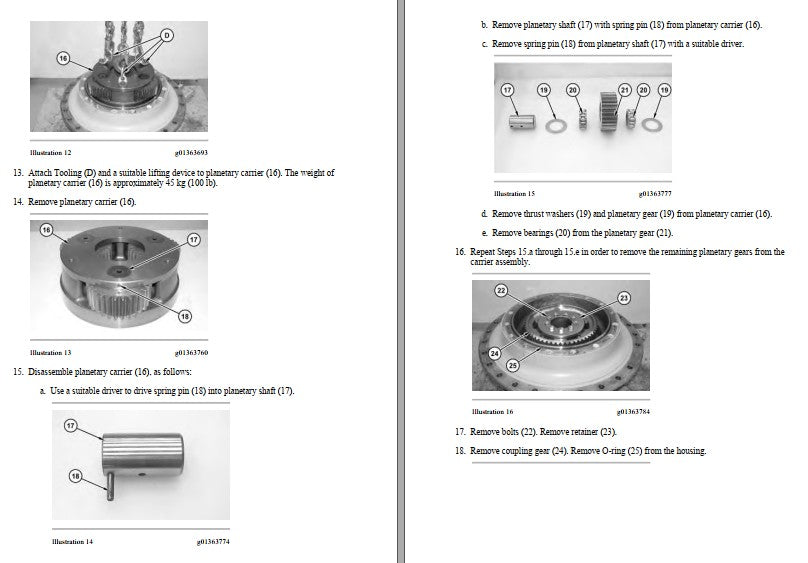

Transmissão Powershift e Trem de Força: desmontagem e montagem do planetary carrier, planetary shafts com spring pins, planetary gears, thrust washers e bearings, coupling gear e o-rings do housing, embreagens de direção.
Sistema Eletrohidráulico do Bulldozer: angle cylinder completo (lubrificação, torque de porcas e cabeçote, vedações), válvulas de alívio, head assembly com spool e shims, cilindros e componentes do material rodante.

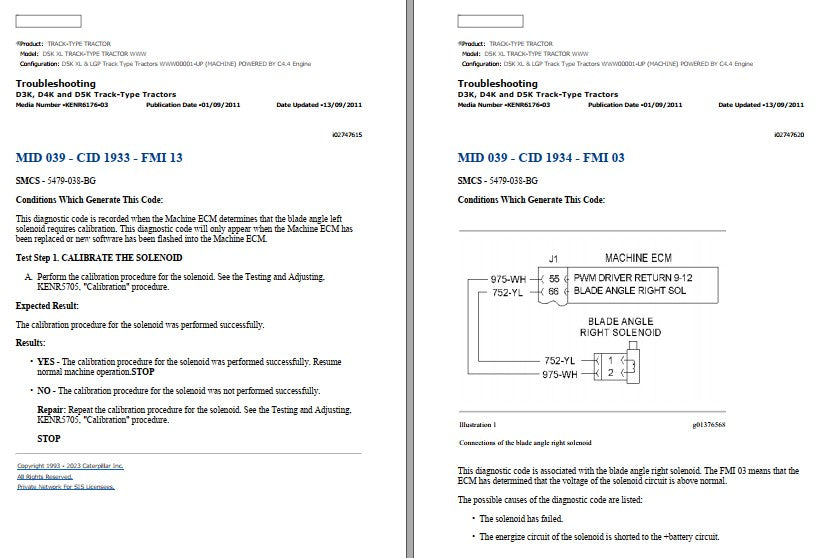

Diagnóstico e Sistema Elétrico: troubleshooting por códigos MID/CID/FMI (ex.: MID 039 CID 1933 FMI 13, MID 039 CID 1934 FMI 03), diagramas elétricos com pinagem de conectores, procedimentos de calibração de solenoides, testes e verificações.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

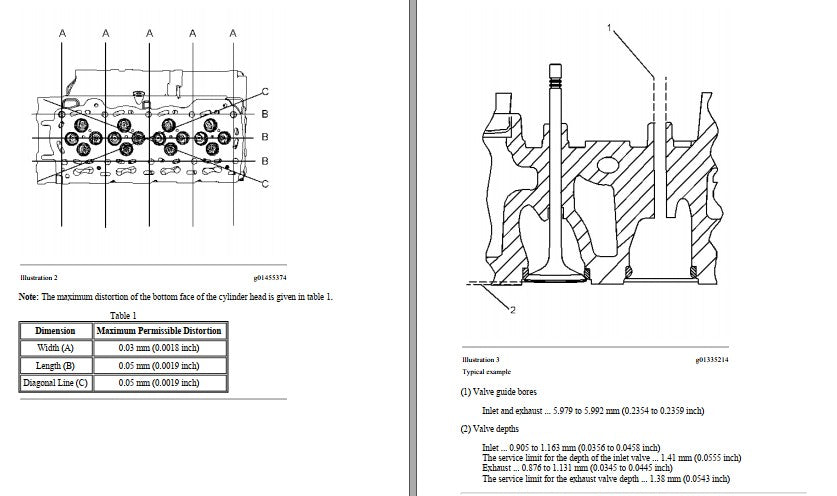

- Distorção máxima permissível do cabeçote: Largura 0,03 mm | Comprimento 0,05 mm | Diagonal 0,05 mm
- Furo das guias de válvula (admissão e escape): 5,979 a 5,992 mm
- Profundidade da válvula de admissão: 0,905 a 1,163 mm (limite de serviço 1,41 mm)
- Profundidade da válvula de escape: 0,876 a 1,131 mm (limite de serviço 1,38 mm)
- Torque das porcas das linhas de injeção de combustível: 30 N·m (22 lb ft)

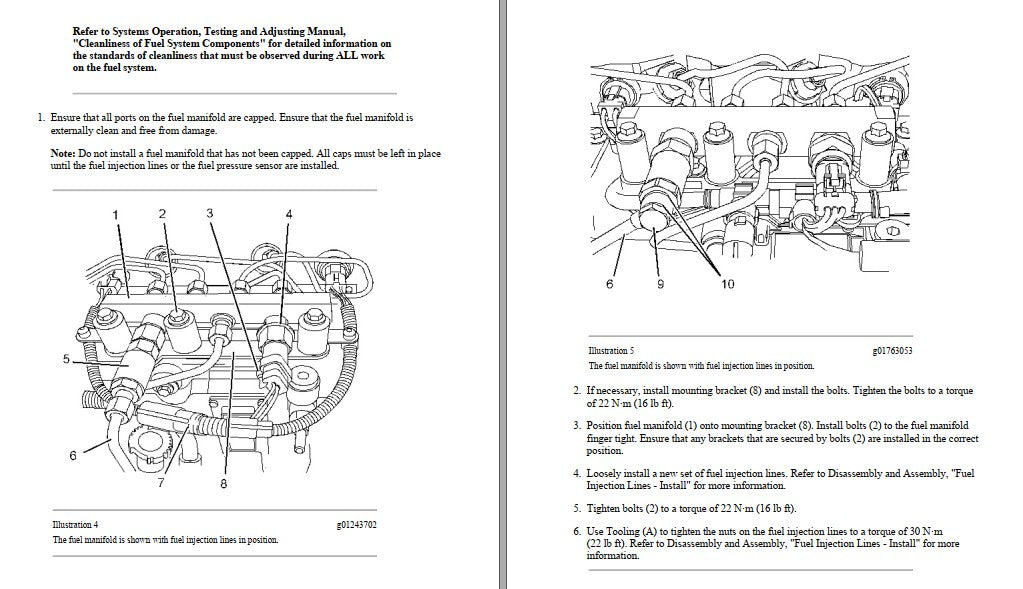

- Torque dos parafusos do fuel manifold: 22 N·m (16 lb ft)

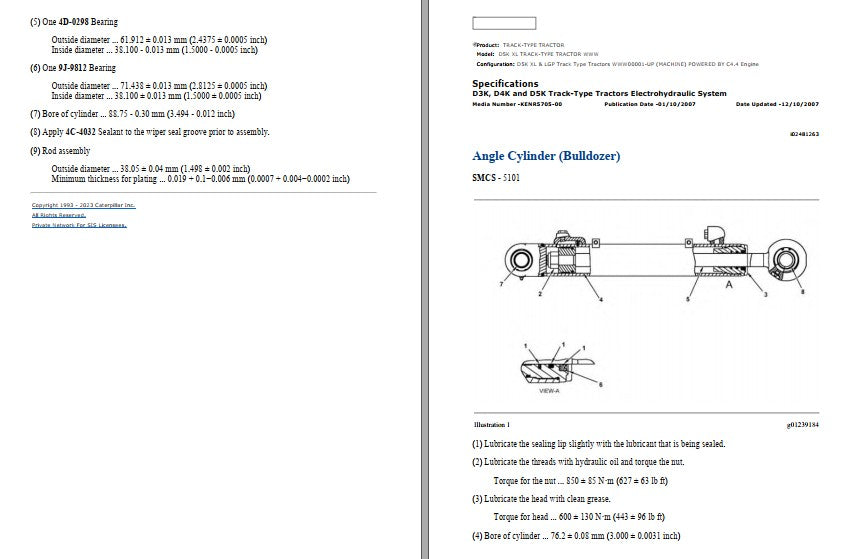

- Torque da porca do cilindro angular: 850 ± 85 N·m (627 ± 63 lb ft)
- Torque do cabeçote do cilindro: 600 ± 130 N·m (443 ± 96 lb ft)

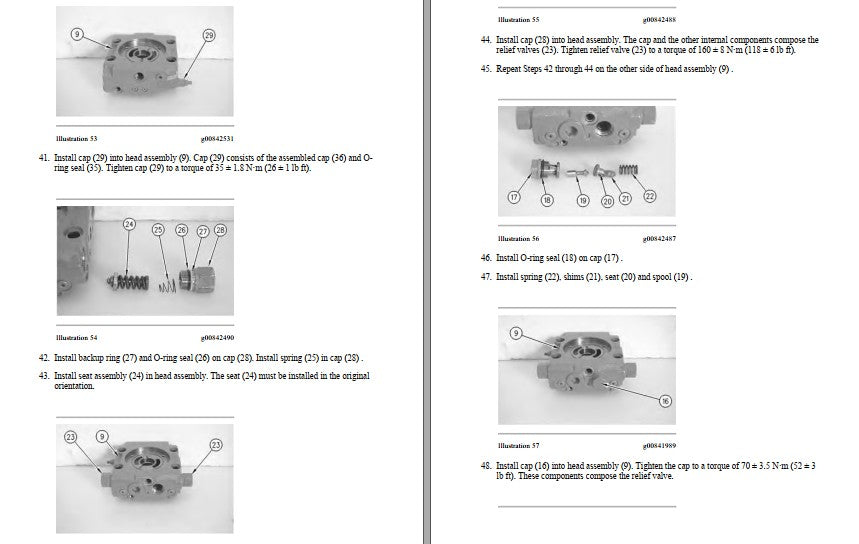

- Torque da válvula de alívio: 160 ± 8 N·m (118 ± 6 lb ft)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D5K XL.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante. Exemplos do manual: cabeçote do cilindro angular 600 ± 130 N·m, porcas das linhas de injeção 30 N·m, válvula de alívio 160 ± 8 N·m.
Inclui lista de códigos de diagnóstico de falha?
Sim. O manual traz a seção de Troubleshooting com códigos MID/CID/FMI detalhados (por exemplo, MID 039 - CID 1933 - FMI 13 e MID 039 - CID 1934 - FMI 03), descrição das condições que geram cada código, causas possíveis, diagramas do circuito e procedimentos de reparo ou calibração.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
