Descrição

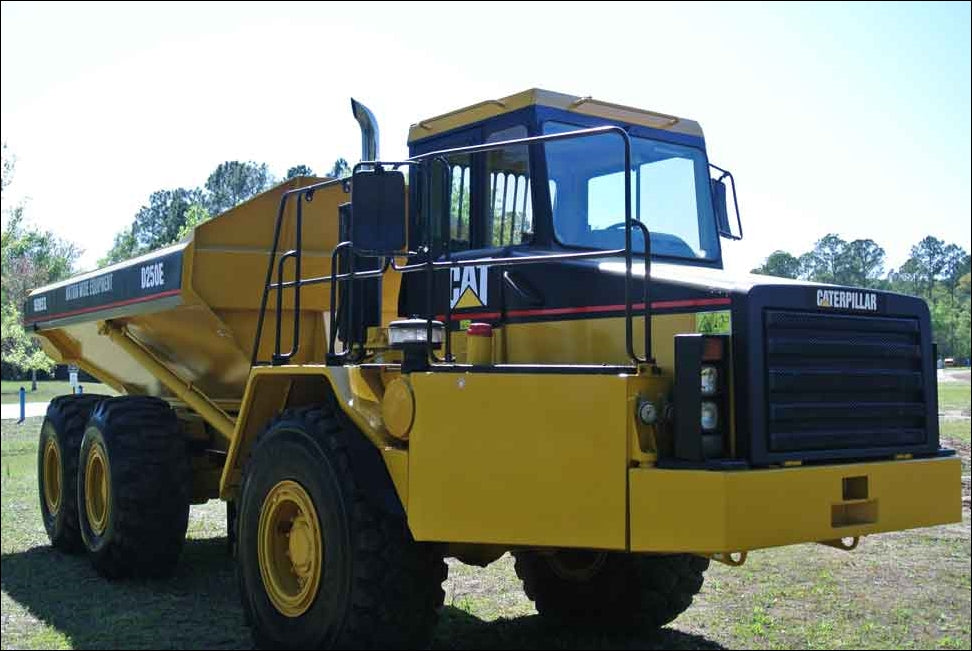

Manual de Serviço Caminhão Articulado Caterpillar D250E II — arquivo digital em PDF com 3.600 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Referências oficiais: SENR5598-09 (Disassembly and Assembly — 3304B and 3306B Engines), SENR8688-03 (Testing and Adjusting — Power Train Electronic Control System) e SENR8536-02 (Specifications — Power Train). Cobre o D250E Series II Articulated Truck da série 4PS00001-UP, equipado com motor 3306. Inclui diagramas esquemáticos do Power Train Electronic Control com códigos de diagnóstico CID/FMI (como o CID 0681 FMI 03 para Parking Brake Solenoid), vistas explodidas do diferencial e do conversor de torque, tabelas de torque e procedimentos de teste de solenoides com valores de resistência e tensão. PDF pesquisável com navegação por sistema e referência SMCS em cada procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D250E II
- Tipo: Caminhão Articulado
- Configuração: D250E Series II Articulated Truck 4PS
- Motor: 3306 (documentação também aplicável aos motores 3304B/3306B)
- Série: 4PS00001-UP
- Anos: 2013
- Referências: SENR5598-09, SENR8688-03, SENR8536-02
- Páginas: 3.600
- Tamanho: 240.7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

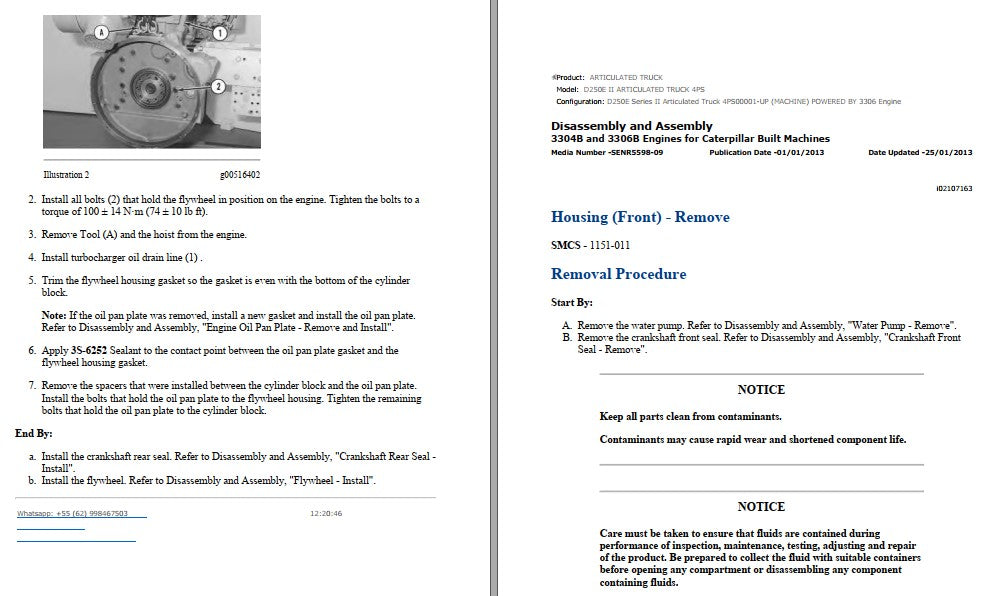

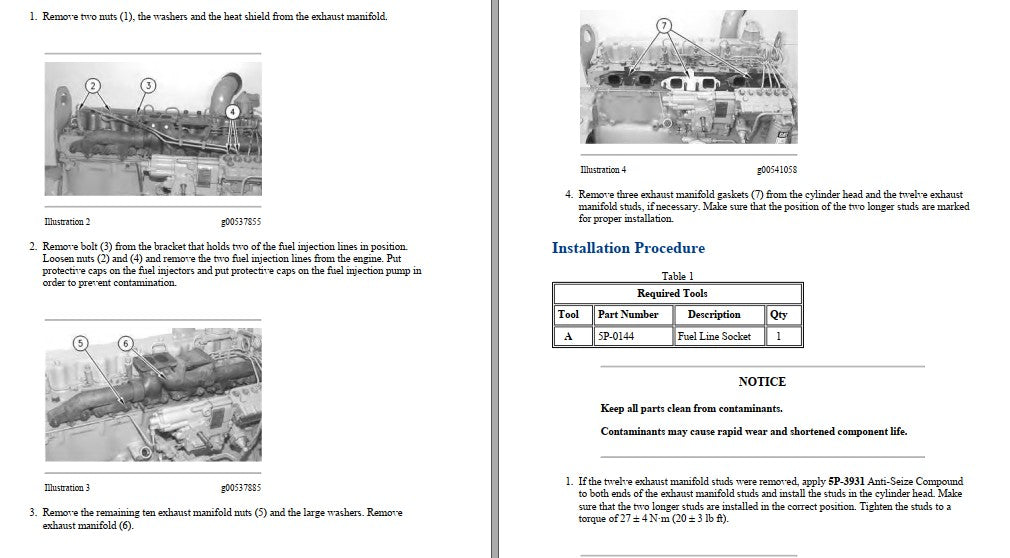

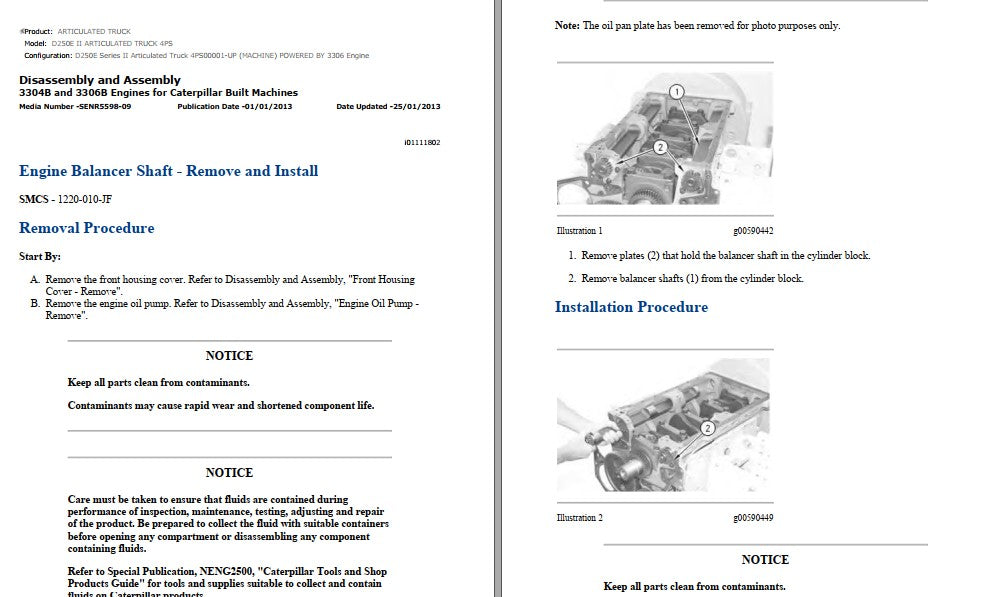

Motor 3306 (Disassembly and Assembly): Engine Balancer Shaft – Remove and Install, Housing (Front) – Remove, Engine Oil Pump – Remove, Water Pump – Remove, Crankshaft Front Seal, Crankshaft Rear Seal, Flywheel – Install, Oil Pan Plate – Remove and Install, Exhaust Manifold – Remove, Fuel Injection Lines, Turbocharger Oil Drain Line.

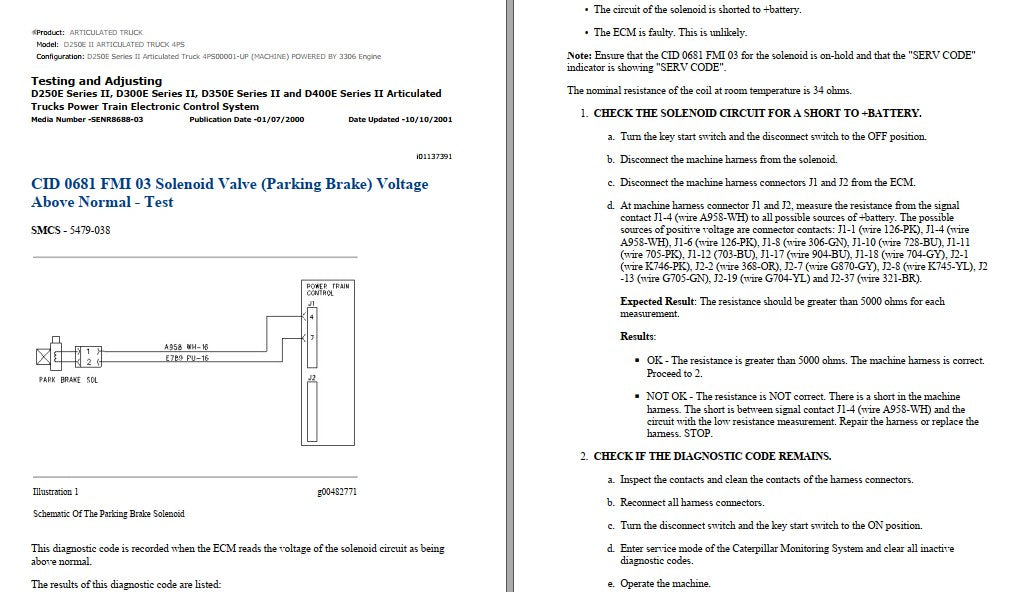

Power Train — Testing and Adjusting: Electronic Control System, Transmission Shift Linkage, diagnóstico e teste de solenoides, CID 0681 FMI 03 Solenoid Valve (Parking Brake) Voltage Above Normal – Test, verificação de harness e conectores J1/J2 do ECM, procedimentos de medição de resistência e tensão.
Power Train — Specifications: Solenoid Valve (Differential Lock), Solenoid Valve (Parking Brake), valores de torque, resistências de bobina, tensões nominais e parâmetros operacionais.
Transmissão e Diferencial: Differential Housing, bearing caps, differential carrier (remoção em prensa), ring gear (28 bolts), bearings, Torque Converter (impeller, impeller hub, pump drive gear, stator carrier, ring carrier).
Sistema Elétrico e Diagnóstico: Diagramas esquemáticos do Power Train Electronic Control, identificação de conectores e pinagem, tabelas de códigos de diagnóstico CID/FMI, procedimentos de teste de tensão, resistência e continuidade de chicotes.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos do volante do motor: 100 ± 14 N·m (74 ± 10 lb ft)
- Torque dos prisioneiros do coletor de escape: 27 ± 4 N·m (20 ± 3 lb ft)
- Torque de instalação final do Solenoid Valve (Differential Lock): 25 ± 5 N·m (18.0 ± 4.0 lb ft)
- Torque dos parafusos do impeller e do pump drive gear (conversor de torque): 50 ± 7 N·m (37 ± 5 lb ft)
- Resistência nominal da bobina do Parking Brake Solenoid à temperatura ambiente: 34 Ω
- Resistência do Solenoid Valve (Differential Lock) a 25 °C: 32.6 ± 1.6 Ω
- Tensão nominal do solenoide: 24 VDC (máxima 28.5 VDC a 25 °C)
- Temperatura de aquecimento do ring carrier para instalação do bearing: 149 °C (300 °F)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D250E II.
Perguntas Frequentes
O manual traz os torques do motor 3306?
Sim, inclui tabelas completas de torque para todos os procedimentos. Exemplos reais do manual: parafusos do volante a 100 ± 14 N·m (74 ± 10 lb ft) e prisioneiros do coletor de escape a 27 ± 4 N·m (20 ± 3 lb ft).
Inclui diagramas elétricos?
Sim, contém diagramas completos dos sistemas elétrico e hidráulico com identificação de conectores e componentes.
Este manual é completo?
Sim, inclui desde manutenção preventiva até reparos complexos, cobrindo a máquina completa.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
