Descrição
Manual de Serviço Rolo Compactador Caterpillar CS-54B — arquivo digital em PDF com 3.520 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Referência oficial do documento: KENR6082-19, publicado originalmente em 01/10/2013 e com última atualização em 2016. Cobre o Rolo Compactador Vibratório de Solo CS-54B/CP-54B equipado com motor Caterpillar C4.4 (quatro cilindros em linha, bloco e cabeçote em ferro fundido, sistema de válvulas acionado por varetas). O manual traz vistas explodidas do motor, diagramas de montagem do peso excêntrico do tambor, procedimentos de desmontagem do final drive planetary com identificação de cada componente, fluxogramas de diagnóstico do sistema de ar condicionado (incluindo System Conditions de troubleshooting referenciados ao SENR5664) e tabelas de ferramentas especiais com part numbers. Formato PDF pesquisável com navegação por sistema.
Importante sobre as séries: um único manual não cobre todas as séries do CS-54B — cada série possui seu manual específico de disassembly and assembly. As séries existentes do modelo são: 4820001-UP, 5440001-UP, CS50001-UP, L4H0001-UP, M5B0001-UP, MFC0001-UP, 5050001-UP, 5M40001-UP, G540001-UP e MJ50001-UP. As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série M5B0001-UP. Caso necessite da documentação de outra série, entre em contato antes da compra para confirmar disponibilidade.
Especificações do Manual
- Marca: Caterpillar
- Modelo: CS-54B
- Tipo: Rolo Compactador Vibratório de Solo
- Configuração: CS54B / CP54B Vibratory Soil Compactor (MACHINE)
- Motor: Caterpillar C4.4 (4 cilindros em linha)
- Páginas: 3.520
- Tamanho: 98,4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: KENR6082-19
- Data de Publicação: 01/10/2013
- Última Atualização: 2016
- Série de referência das especificações: M5B0001-UP
- Séries do modelo CS-54B: 4820001-UP, 5440001-UP, CS50001-UP, L4H0001-UP, M5B0001-UP, MFC0001-UP, 5050001-UP, 5M40001-UP, G540001-UP, MJ50001-UP (cada série tem seu manual específico)
Procedimentos e Sistemas Cobertos

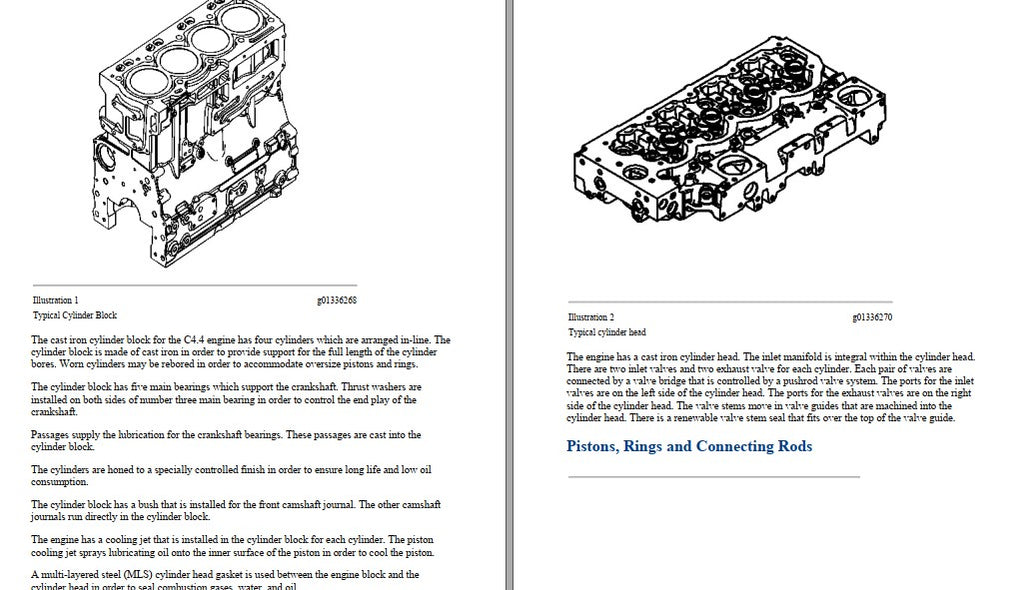

Motor C4.4: bloco de cilindros e cabeçote, molas das válvulas de admissão e escape (remoção e instalação), pistões, anéis e bielas, sistema de arrefecimento, bomba de combustível (montagem e sincronismo do eixo), especificações e torques do motor.

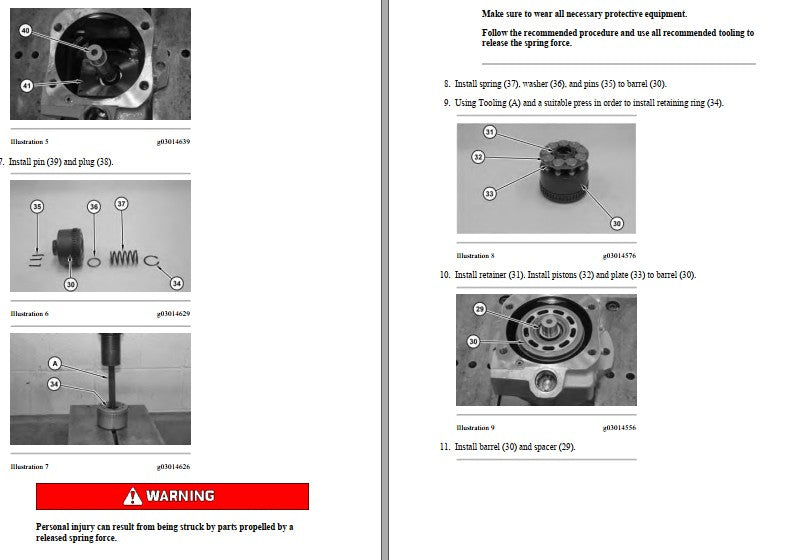

Sistema Hidráulico e Bomba: desmontagem da bomba (barrel, pistões, retainer, plate e spacer), instalação de molas e retaining rings com ferramental específico, procedimentos de ajuste do sistema principal.
Tambor e Sistema de Vibração: eccentric weight housing (troca), eccentric weight do tambor (remoção e instalação), vibratory support, enchimento da cavidade do tambor com cooling oil, alinhamento dos pesos excêntricos na posição das 12 horas.

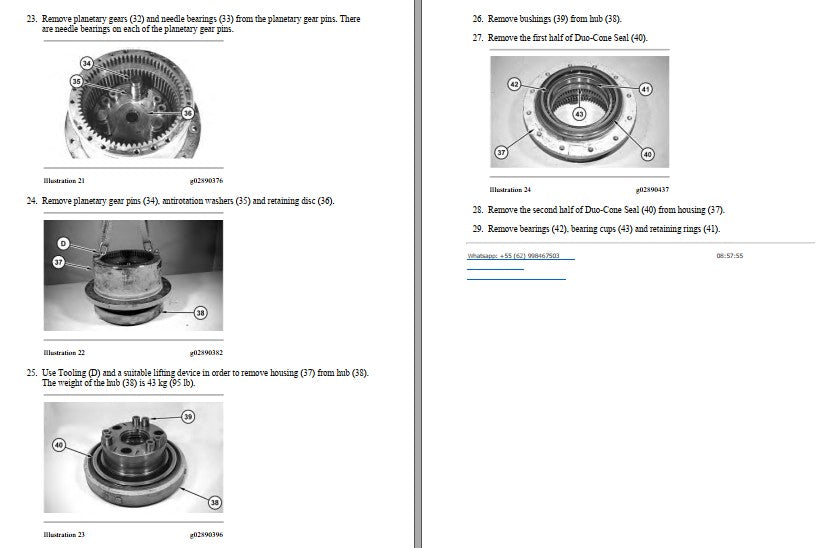

Final Drive Planetary (Drum Propel): desmontagem completa do trem planetário, remoção de planetary gears e needle bearings, planetary gear pins, antirotation washers, retaining disc, housing e hub, Duo-Cone Seal (ambas as metades), rolamentos, bearing cups e retaining rings.
Sistema de Ar Condicionado: Air Conditioning Performance Test, Refrigerant System (Evacuate, Charge, Recovery e Leakage Test), Receiver-Dryer e In-Line Refrigerant Dryer (remoção e instalação), fluxogramas de troubleshooting por System Condition com Probable Cause.
Sistema Elétrico e Diagnóstico: diagramas dos sistemas, verificações de componentes e procedimentos de teste por sistema.
Destaques Técnicos
Exemplos de especificações reais presentes neste manual (série M5B0001-UP):
- Peso do peso excêntrico do tambor: 350 kg (771,6 lb)

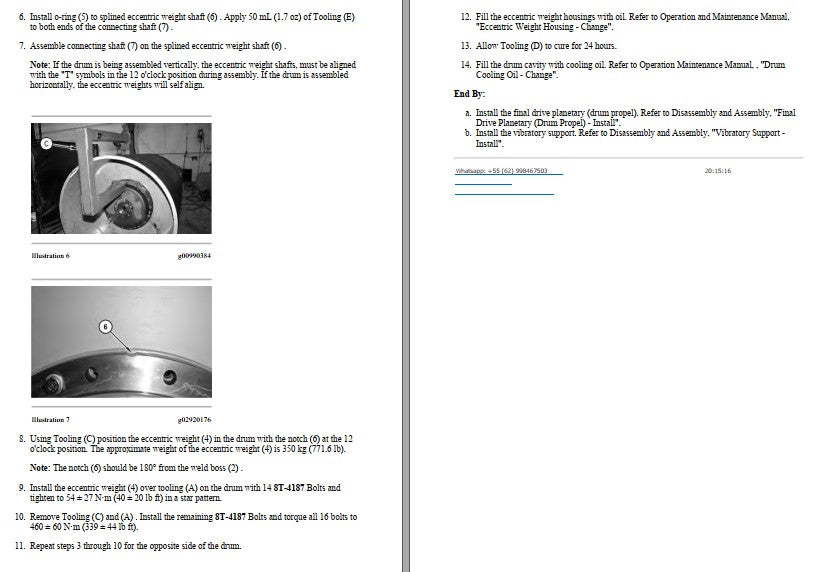

- Parafusos 8T-4187 do peso excêntrico — 1ª passada em padrão estrela: 54 ± 27 N·m (40 ± 20 lb ft)
- Torque final dos 16 parafusos do peso excêntrico: 460 ± 60 N·m (339 ± 44 lb ft)
- Tempo de cura do óleo de resfriamento (Tooling D): 24 horas

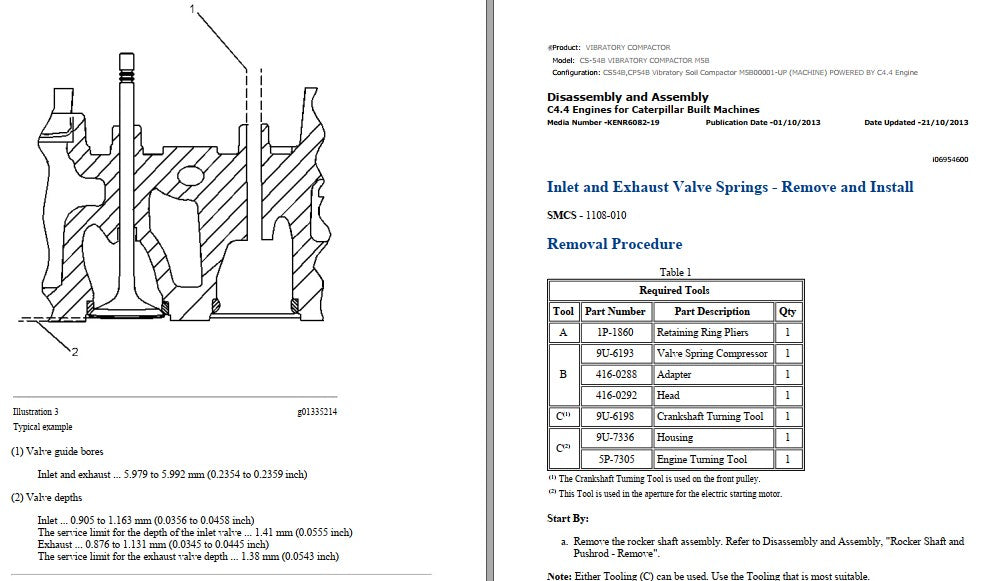

- Furos das guias de válvula (motor C4.4): 5,979 a 5,992 mm (0,2354 a 0,2359 inch)
- Profundidade das válvulas de admissão: 0,905 a 1,163 mm — limite de serviço 1,41 mm
- Profundidade das válvulas de escape: 0,876 a 1,131 mm — limite de serviço 1,38 mm

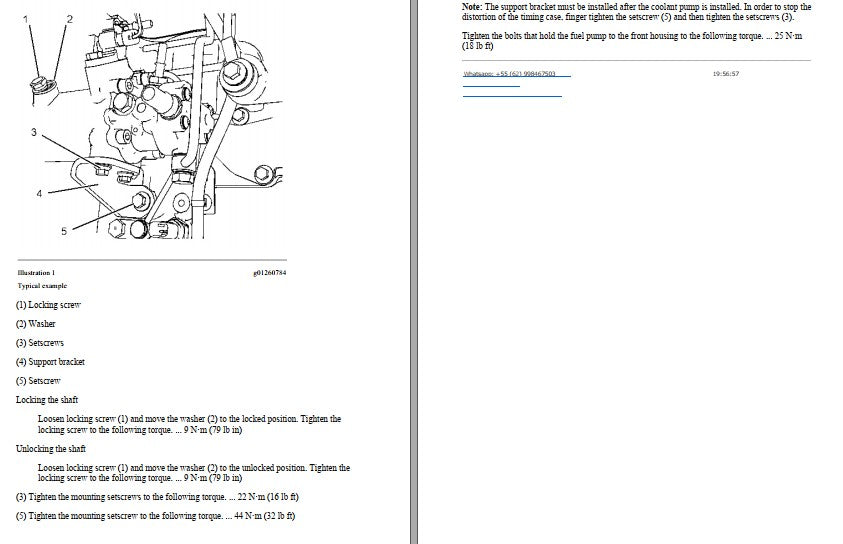

- Torque dos parafusos da bomba de combustível ao front housing: 25 N·m (18 lb ft)
- Torque do mounting setscrew da bomba: 44 N·m (32 lb ft)
- Peso do hub do final drive planetary: 43 kg (95 lb)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças vs Manual de Operação
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CS-54B. Para operação correta e manutenção preventiva no dia a dia, veja o Manual de Operação e Manutenção CS-54B. Os três documentos são complementares.
Perguntas Frequentes
O que é um manual de serviço?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz os torques do motor C4.4 e do tambor vibratório?
Sim, inclui tabelas completas de torque. Exemplos extraídos: torque final dos 16 parafusos do peso excêntrico do tambor em 460 ± 60 N·m (339 ± 44 lb ft) no padrão estrela, parafusos da bomba de combustível ao front housing a 25 N·m (18 lb ft) e especificações completas de válvulas do motor C4.4.
Serve para diagnosticar falhas?

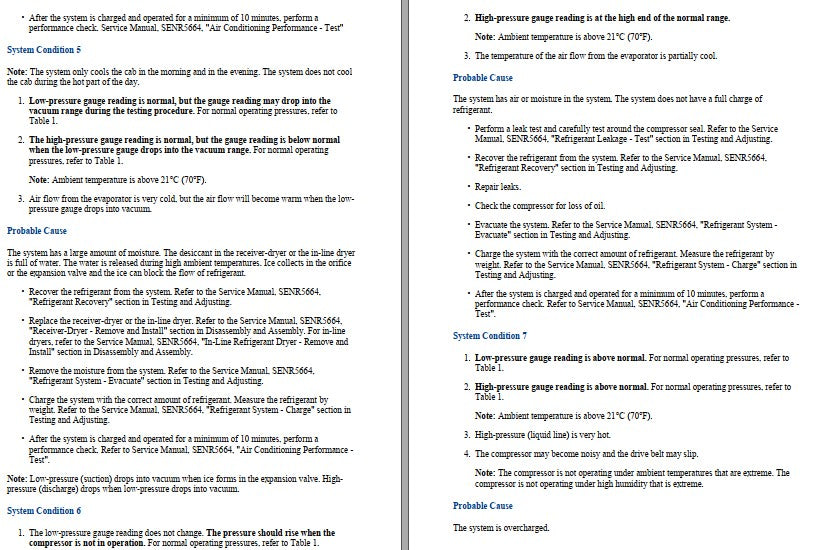

Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente — como os fluxogramas por System Condition do sistema de ar condicionado, com análise de Probable Cause para cada sintoma.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
