Descrição
Dados do manual

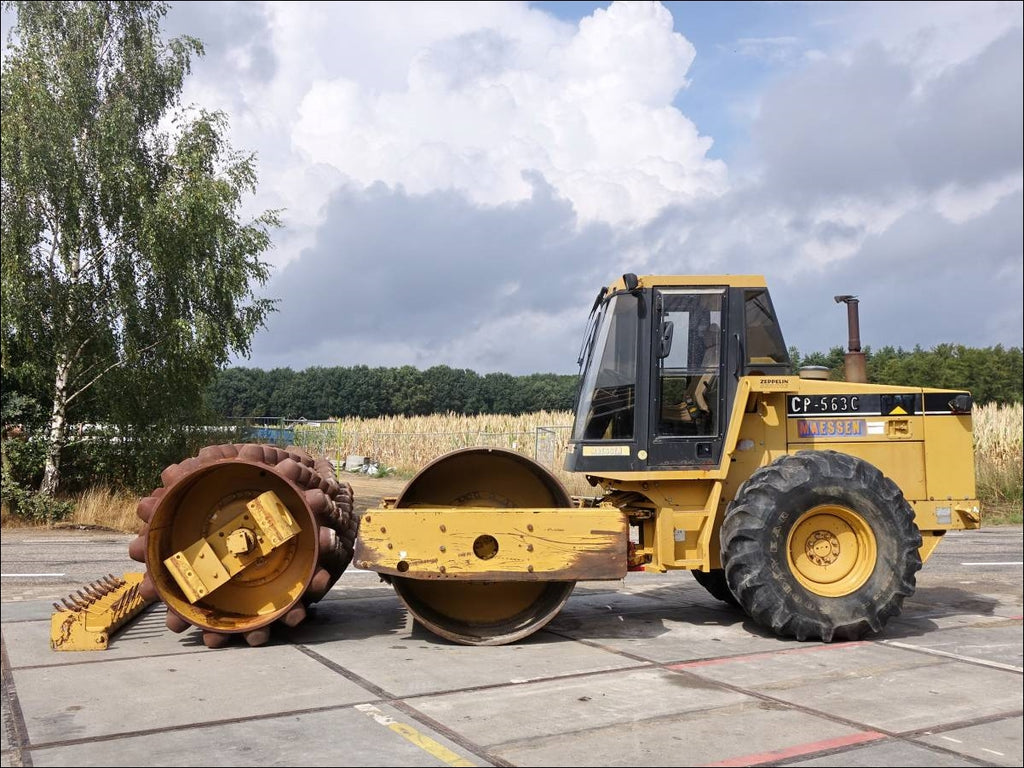

O Manual de Serviço Caterpillar CP-563C é o documento técnico de oficina do rolo compactador vibratório CP-563C, em PDF, no original em inglês ou na versão traduzida para o português. Reúne especificações, funcionamento dos sistemas, testes e ajustes, além de procedimentos de desmontagem e montagem, com um manual para cada faixa de série dos prefixos 5JN e 5KN.
Séries disponíveis do manual CP-563C
Localize a plaqueta de identificação da máquina e veja os três primeiros caracteres do número de série: esse é o prefixo. Cada faixa abaixo tem o seu manual disponível.
| Prefixo | Série inicial | Série final | Páginas |
|---|---|---|---|
| 5JN | 5JN00001 | em diante | ≈ 1.769* |
| 5KN | 5KN00001 | em diante | ≈ 1.769* |
O número de páginas muda de uma faixa de série para outra, porque cada faixa tem o seu próprio manual. * Nas faixas marcadas com asterisco, o número é só uma referência, tirado do manual da série 4LN00001: o manual da sua faixa pode ter mais ou menos páginas.
O conteúdo de cada área pode variar entre as faixas de série. Em caso de dúvida, envie o número de série pelo WhatsApp antes da compra.
O que este manual cobre
- Especificações: dados técnicos de referência da máquina.
- Funcionamento dos sistemas: como funcionam os sistemas da máquina.
- Testes e ajustes: medições, regulagens e verificações para deixar o equipamento dentro do padrão.
- Desmontagem e montagem: passo a passo para remover, reparar e reinstalar os conjuntos.
Sistemas incluídos
O índice do manual está organizado por sistema. Aparecem estas áreas:
- Arranjo do motor
- Motor básico (bloco, cabeçote, virabrequim)
- Admissão de ar e escape
- Sistema de combustível
- Sistema de lubrificação
- Sistema de arrefecimento
- Sistema elétrico e de partida
- Trem de força (transmissão e diferencial)
- Sistema de freios
- Sistema hidráulico
- Sistema de direção
- Sistema vibratório
- Chassi e estrutura
- Posto do operador (cabine)
- Ferramentas de trabalho
- Diagramas elétricos e hidráulicos
Exemplos de informações técnicas
Alguns valores tirados do manual da série 4LN00001, com a seção onde cada um aparece, para você ter ideia do nível de detalhe:
- Torque · Base do filtro de óleo do motor (instalação): 28 N·m (21 lb·ft)
- Torque · Volante do motor (instalação): 120 ± 20 N·m (90 ± 15 lb·ft)
- Pressão · Filtro de óleo hidráulico: 345 ± 35 kPa (50 ± 5 psi)
- Pressão · Carcaça das massas excêntricas: 70 kPa (10 psi)
- Medida · Articulação e oscilação central: 120,615 ± 0,019 mm (4,7486 ± 0,0007 pol)
Os valores servem só de exemplo e podem mudar de uma série para outra. No serviço, use sempre o valor do manual da sua série.
Por que vale a pena
- ✅ Sequência de trabalho organizada, sem depender de memória ou tentativa e erro.
- ✅ Testes e ajustes para deixar o equipamento dentro do padrão depois do reparo.
- ✅ PDF que você consulta no computador, no tablet ou no celular, direto na oficina.
Para quem é
Mecânicos de linha amarela, oficinas de equipamentos pesados, frotistas, locadoras, construtoras e mineradoras que trabalham com o rolo compactador vibratório Caterpillar CP-563C.
Perguntas frequentes
Como sei se o manual serve para o meu CP-563C?
Compare o prefixo e o número de série da plaqueta de identificação com a tabela de séries acima. Se o prefixo estiver na tabela e o número de série estiver dentro da faixa, temos o manual da sua série. Em caso de dúvida, envie o número de série pelo WhatsApp antes da compra.
A compra inclui todas as faixas de série?
Não. Você recebe o manual da faixa correspondente à sua máquina, já que cada série tem documento próprio. Para isso, pedimos o número de série completo.
Tem em português?
Sim. Além do original em inglês, há a versão traduzida para o português, que você escolhe na opção de idioma do produto.
Dá para abrir no celular e no computador?
Sim. O PDF pode ser usado em mais de um dispositivo: computador, tablet e celular.
Tem nota fiscal?
Sim. A loja emite nota fiscal de todas as compras.
Como é a entrega?
Digital: o arquivo chega por e-mail ou WhatsApp depois que o pagamento e o número de série são confirmados, sem frete.
