Descrição
Manual de Serviço Rolo Compactador Caterpillar CB-534D — referência técnica completa em PDF com 3.002 páginas em Inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.
Importante: um único manual não cobre todas as séries de produção — cada faixa de serial possui seu manual específico. As séries disponíveis para este modelo são: B5M0001-UP, C2B0001-UP, C4B0001-UP, C8M0001-UP, EAA0001-UP, FEA0001-UP, FGH0001-UP e GCA0001-UP. As informações técnicas e especificações contidas nesta descrição foram extraídas da série C8M0001-UP. O arquivo traz vistas explodidas do tanque hidráulico, redutor de tração e bomba de óleo, fotos reais dos procedimentos de montagem, tabelas completas de torques e folgas, além de instruções de aplicação de selantes como o 5P-3413 Pipe Sealant. PDF pesquisável com navegação por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: CB-534D

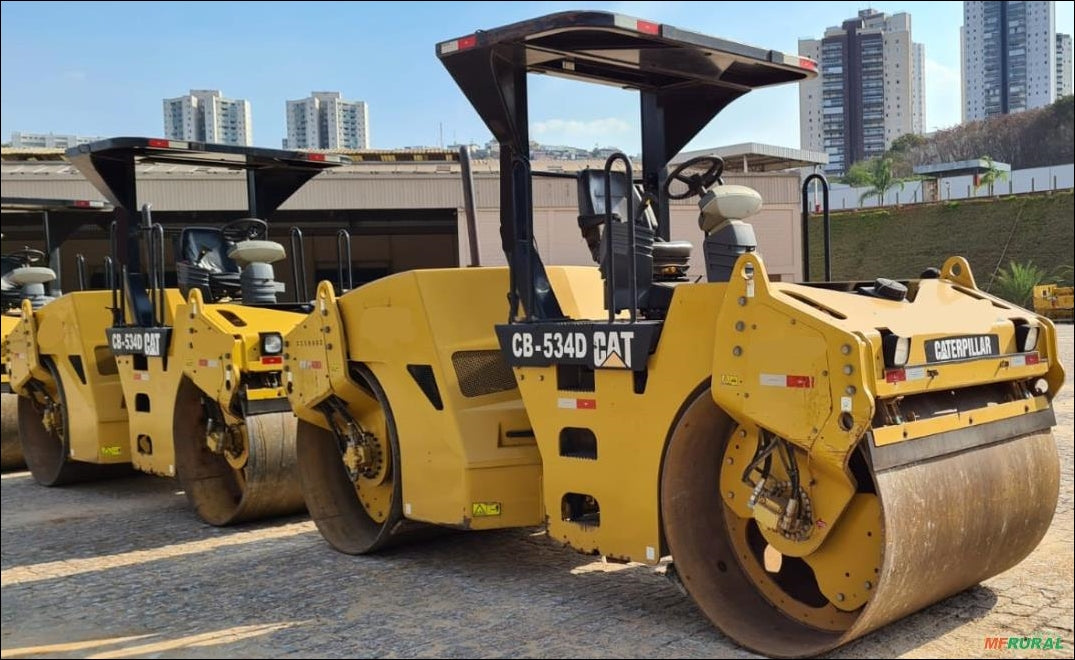

- Tipo: Rolo Compactador Vibratório
- Motor: 3054C
- Séries cobertas (manuais específicos por série): B5M0001-UP, C2B0001-UP, C4B0001-UP, C8M0001-UP, EAA0001-UP, FEA0001-UP, FGH0001-UP, GCA0001-UP
- Série de referência desta descrição: C8M0001-UP
- Páginas: 3.002
- Tamanho: 173.4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor 3054C: sistema de combustível e injeção, sistema de arrefecimento, sincronismo, verificação de bomba de óleo com medição de folgas, especificações e torques.

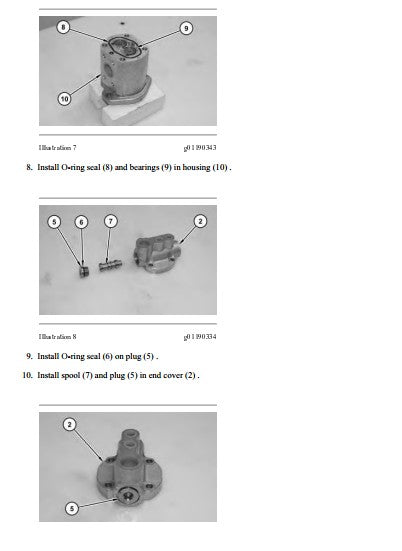

Sistema Hidráulico: hydraulic tank (SMCS-5056), instalação de suction strainer, conectores, manômetros, cotovelos, switches e válvulas com torques especificados, bombas e motores hidráulicos, montagem de O-ring seals, bearings, spools e plugs em housing e end cover.

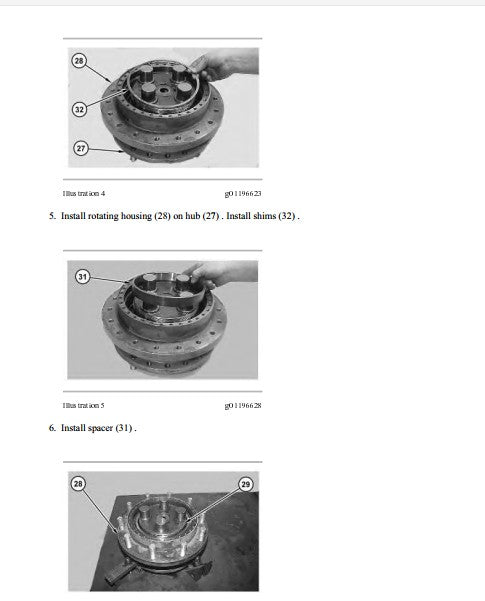

Sistema de Vibração e Tambor: montagem do rotating housing em hub, instalação de shims para ajuste, instalação de spacer, componentes do redutor de tração.
Transmissão, Direção e Freios: procedimentos de desmontagem e montagem com valores de ajuste originais.
Sistema Elétrico e Diagnóstico: instalação de switches, identificação de componentes e diagramas de circuito.
Destaques Técnicos
Exemplos de especificações presentes neste manual (extraídas dos procedimentos):

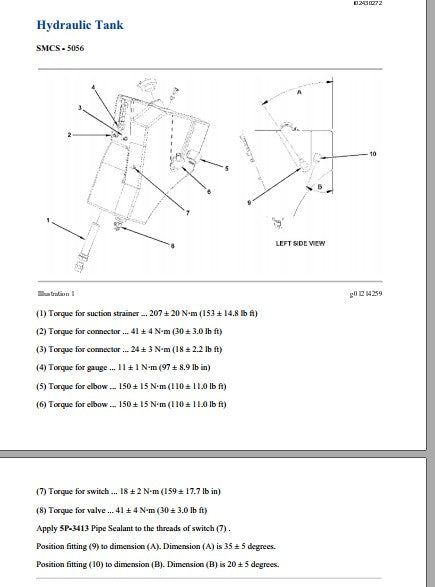

- Torque da suction strainer (tanque hidráulico): 207 ± 20 N·m (153 ± 14,8 lb ft)
- Torque de conectores hidráulicos: 41 ± 4 N·m (30 ± 3,0 lb ft) e 24 ± 3 N·m (18 ± 2,2 lb ft)
- Torque do manômetro (gauge): 11 ± 1 N·m (97 ± 8,9 lb in)
- Torque dos cotovelos (elbows): 150 ± 15 N·m (110 ± 11,0 lb ft)
- Torque do switch: 18 ± 2 N·m (159 ± 17,7 lb in)
- Torque da válvula: 41 ± 4 N·m (30 ± 3,0 lb ft)

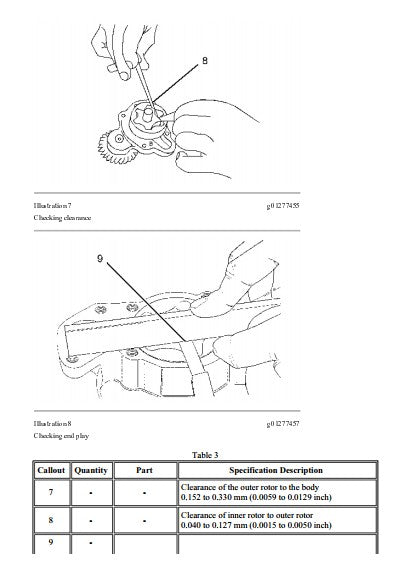

- Folga do rotor externo ao corpo da bomba: 0,152 a 0,330 mm (0,0059 a 0,0129 pol)
- Folga do rotor interno ao rotor externo: 0,040 a 0,127 mm (0,0015 a 0,0050 pol)
- Posicionamento de fittings: Dimensão A = 35 ± 5°, Dimensão B = 20 ± 5°
- Aplicação de selante 5P-3413 Pipe Sealant nas roscas do switch
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CB-534D.
Perguntas Frequentes
O que vou encontrar neste documento?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz os torques e folgas do sistema hidráulico e da bomba de óleo?
Sim. Exemplos reais presentes: torque da suction strainer 207 ± 20 N·m, cotovelos 150 ± 15 N·m, folga do rotor externo ao corpo 0,152 a 0,330 mm e folga do rotor interno ao externo 0,040 a 0,127 mm.
Preciso do catálogo de peças também?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
