Descrição

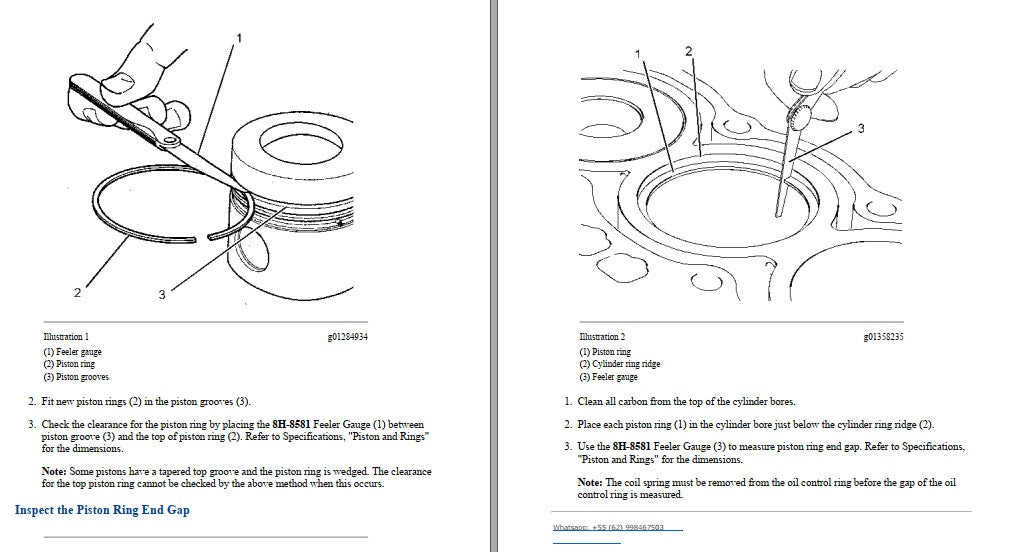

Manual de Serviço Rolo Compactador Vibratório Caterpillar CB-434D — arquivo PDF com 2.401 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

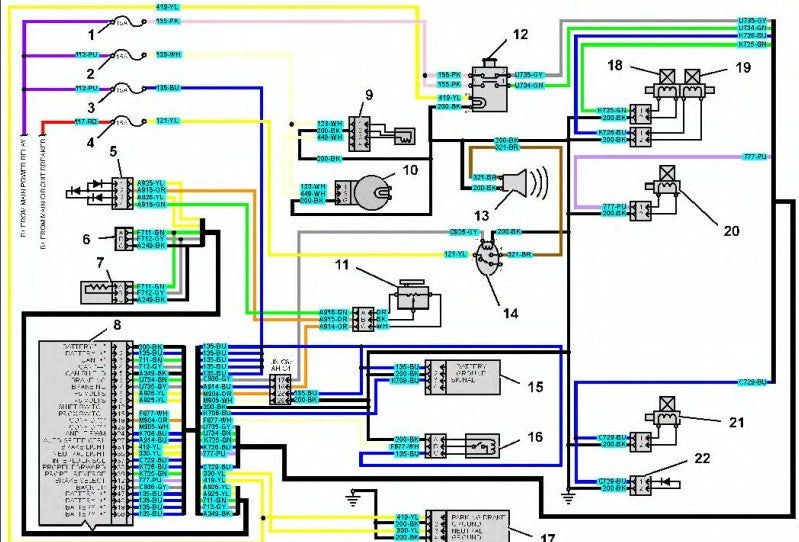

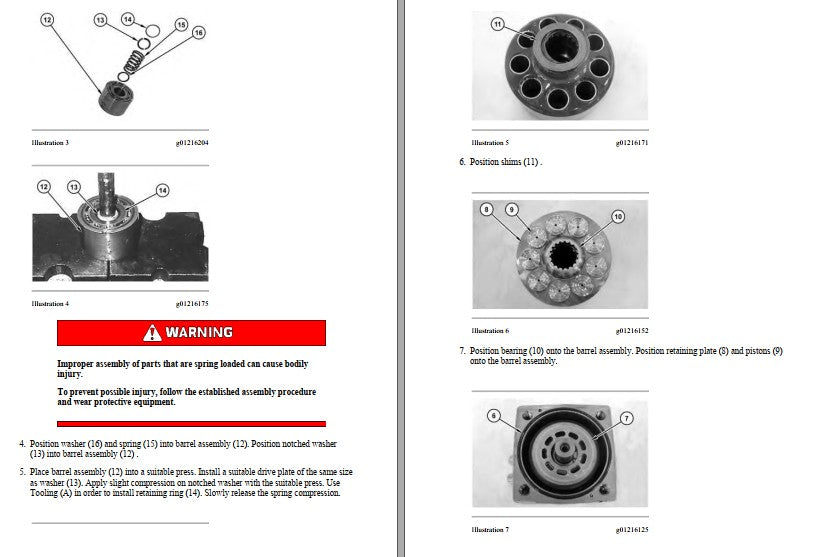

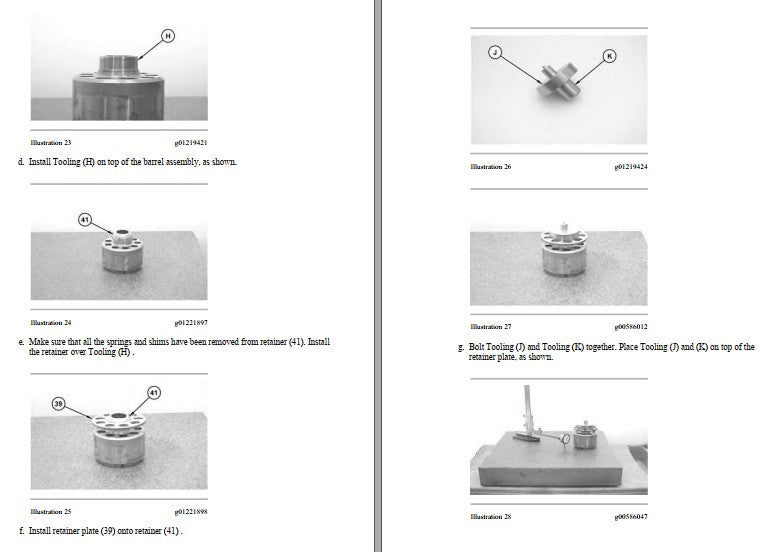

Referências oficiais: RENR2414-17 (especificações do motor 3054C) e RENR8143-05 (Product Link PL522/523). Aplicável ao CB-434D HX Vibratory Compactor, série CNH00001-UP, equipado com motor Caterpillar 3054C. Traz diagramas elétricos completos com identificação de fios por cor e numeração de conectores, vistas explodidas do sistema de excêntricos (vibração) e do conjunto barrel da bomba hidráulica, especificações tabuladas do bloco de cilindros e fluxogramas de diagnóstico via Cat ET (Caterpillar Electronic Technician). Publicação original 2015, com última atualização em 06/11/2017. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: CB-434D
- Tipo: Rolo Compactador Vibratório
- Motor: 3054C
- Série: CNH00001-UP
- Páginas: 2.401
- Tamanho: 243,6 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: RENR2414-17 (motor) e RENR8143-05 (Product Link)
- Data de Publicação: 2015
- Última Atualização: 06/11/2017
Procedimentos e Sistemas Cobertos
Sistema de vibração, tambor e componentes, sistema hidráulico, motor e sistemas auxiliares, transmissão, direção, freios, sistema elétrico e diagnóstico, incluindo Product Link PL522/523 (GPS/telemetria) e procedimentos com ferramentas especiais.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

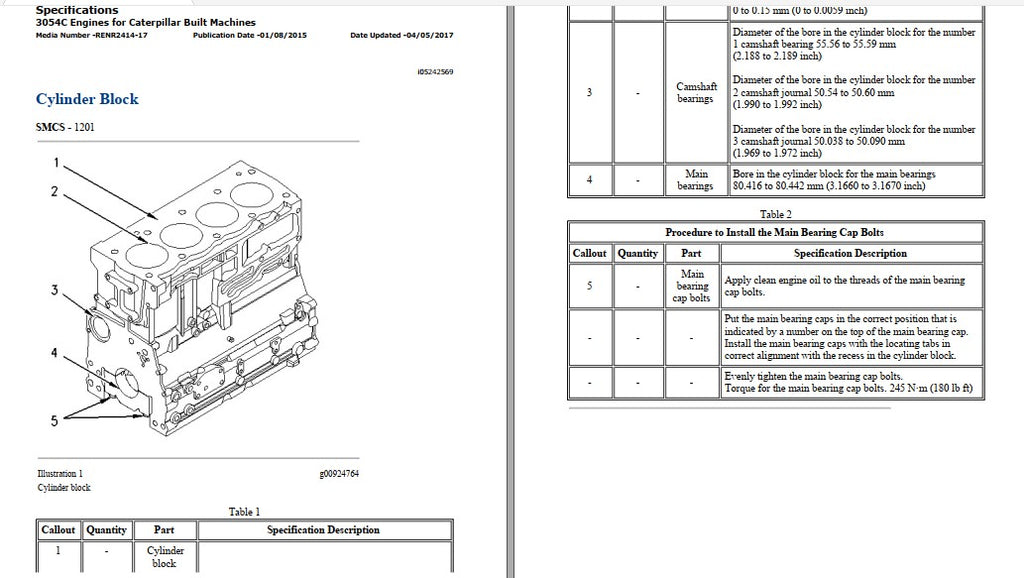

- Torque dos parafusos da tampa do mancal principal: 245 N·m (180 lb ft)
- Bore dos mancais principais do bloco: 80,416 a 80,442 mm (3,1660 a 3,1670 pol)
- Bore do mancal do comando de válvulas nº 1: 55,56 a 55,59 mm (2,188 a 2,189 pol)
- Bore do mancal do comando de válvulas nº 2: 50,54 a 50,60 mm (1,990 a 1,992 pol)
- Bore do mancal do comando de válvulas nº 3: 50,038 a 50,090 mm (1,969 a 1,972 pol)

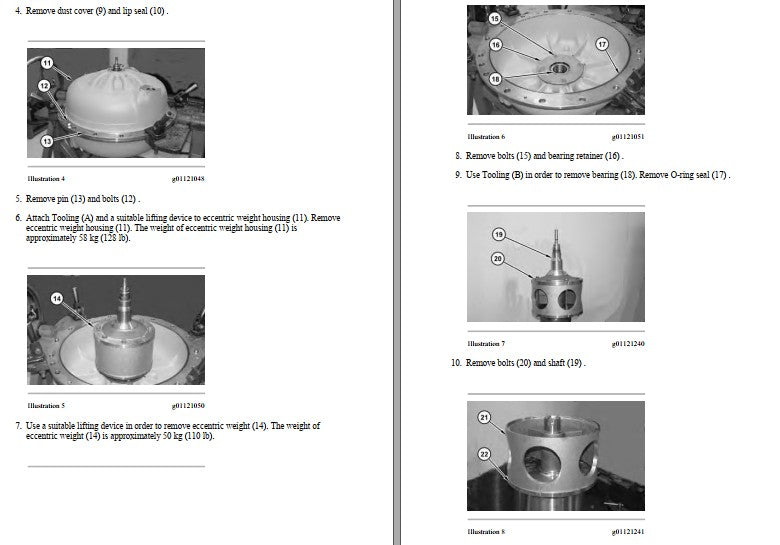

- Peso do conjunto de excêntrico (housing): 58 kg (128 lb)
- Peso do excêntrico: 50 kg (110 lb)

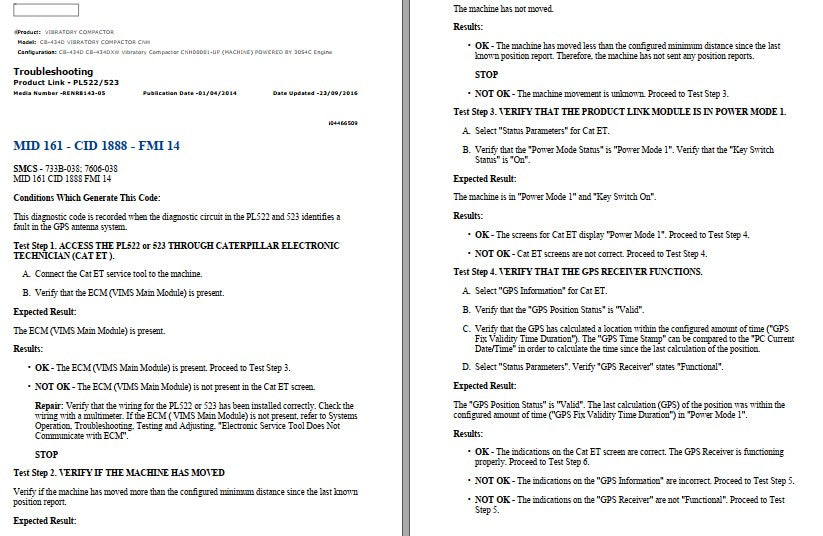

- Código de falha documentado: MID 161 - CID 1888 - FMI 14 (falha na antena GPS do Product Link)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CB-434D.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques do motor 3054C e tem diagramas elétricos do CB-434D?
Sim, contém tabelas de especificações do motor 3054C (exemplo: torque dos parafusos da tampa do mancal principal = 245 N·m / 180 lb ft) e diagramas elétricos completos com identificação de fios por cor e numeração de conectores, facilitando o rastreio de circuitos.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
