Descrição
Manual de Serviço Pavimentadora de Asfalto Caterpillar AP-655D — arquivo digital em PDF com 5.131 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Documento oficial Caterpillar aplicável a pavimentadoras da série GNN00001-UP equipadas com motor C6.6. Publicação original de 01/03/2014, com atualização em 13/08/2018. Inclui procedimentos passo a passo com vistas explodidas (cárter, cabeçote, motor de pistão do auger conveyor), esquemas elétricos detalhados — como o do Left Drive Pump Reverse Control Solenoid com pinagem — e fluxogramas de diagnóstico baseados no padrão MID/CID/FMI. Traz tabelas completas de torque para motor, sistema hidráulico e componentes do conveyor. PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: AP-655D
- Tipo: Pavimentadora de Asfalto
- Motor: C6.6
- Série: GNN00001-UP
- Páginas: 5.131
- Tamanho: 243.4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Publicação: 01/03/2014 (atualizado em 13/08/2018)
Procedimentos e Sistemas Cobertos

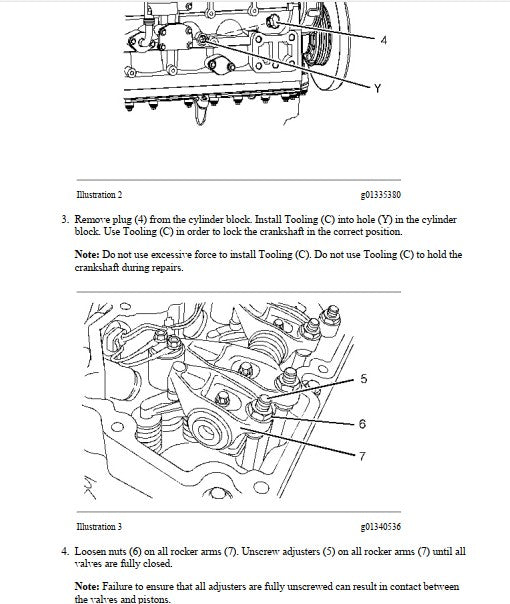

Motor C6.6: desmontagem e montagem, bloqueio do virabrequim com tooling específico, remoção e instalação do cárter (oil pan), housing do volante (flywheel housing), ajuste de válvulas via rocker arms e adjusters, sistema de arrefecimento e sistema de alimentação diesel.
Sistema Hidráulico e Propulsão: bombas principais (Left/Right Drive Pump), válvulas de controle, piston motor do auger conveyor (com instalação de needle bearing, valve plate, gasket e end cap), sistema de reverso e solenoides de controle.
Mesa Compactadora e Conveyor: screed, auger conveyor, sistema de distribuição de material e acionamentos hidráulicos.
Sistema Elétrico e Diagnóstico: Machine ECM localizado no Center Console, diagramas elétricos com pinagem e identificação de conectores, diagnóstico por códigos no padrão MID/CID/FMI, tabelas SMCS de referência e verificação de circuitos e aterramentos.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

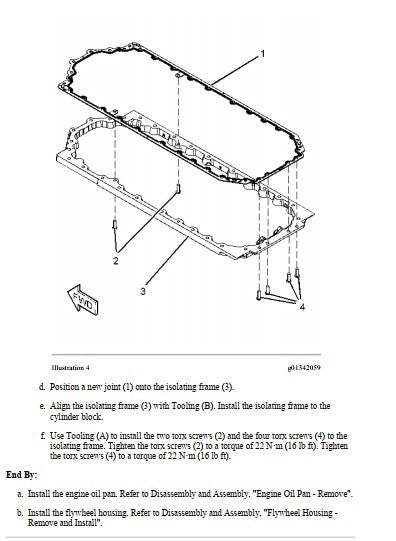

- Torque dos parafusos torx do cárter (oil pan): 22 N·m (16 lb ft)

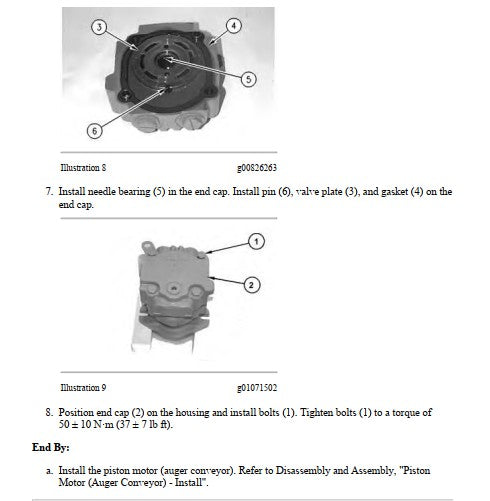

- Torque dos parafusos da tampa do motor de pistão (auger conveyor): 50 ± 10 N·m (37 ± 7 lb ft)
- Torque das válvulas na cabeça (valves into head): 89 N·m (788 lb in)

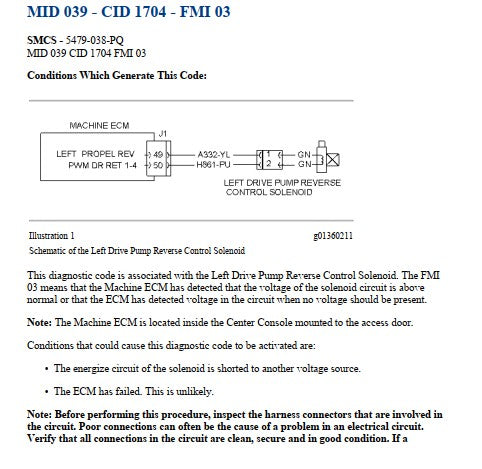

- Diagnóstico padronizado MID/CID/FMI (exemplo documentado: MID 039 - CID 1704 - FMI 03 — Left Drive Pump Reverse Control Solenoid)
- Referência SMCS: 5479-038-PQ (solenoide de controle de reverso)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e pavimentadoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças AP-655D.
Perguntas Frequentes
O manual tem valores de torque?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema.
O manual traz códigos de falha para diagnóstico?
Sim, inclui diagnósticos no padrão MID/CID/FMI. Por exemplo, o código MID 039 - CID 1704 - FMI 03 (Left Drive Pump Reverse Control Solenoid) é apresentado com esquema elétrico, condições que geram o código e procedimento de verificação do circuito.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
