Manual de Serviço Pavimentadora de Asfalto Caterpillar AP-1050 — arquivo digital em PDF com 4.245 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.

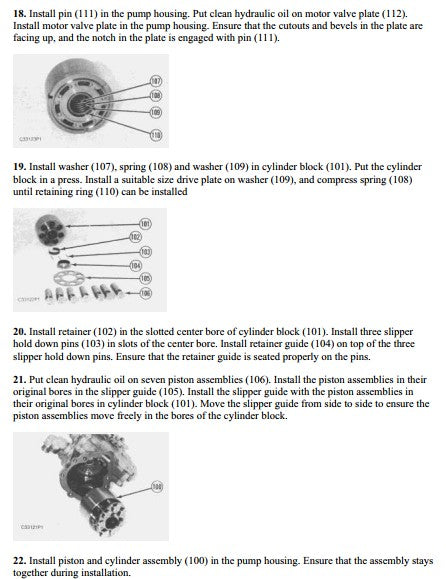

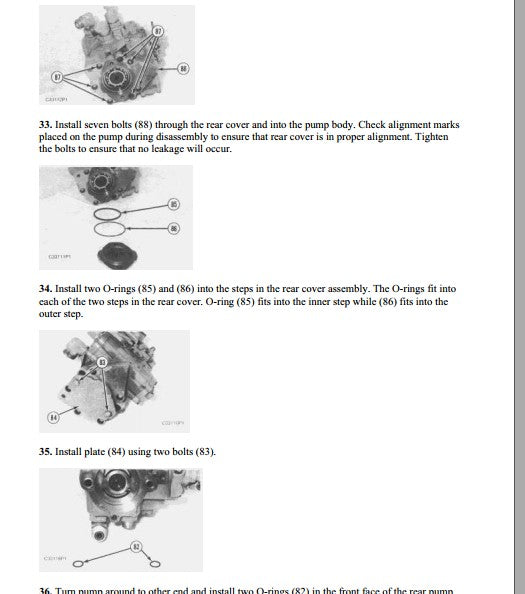

Cobre pavimentadoras da série 1JG0001-UP equipadas com motor Caterpillar 3116 (com referências cruzadas para motores 3114 e 3126). Traz esquemas hidráulicos completos do sistema do vibrador (bomba, válvulas de alívio, motores e controle de fluxo), vistas explodidas da bomba hidráulica com identificação de pistões, cilindros e retentores, além de diagramas do motor de partida elétrico 3E-1944. Documento pesquisável com índice navegável por sistema, permitindo localizar rapidamente qualquer procedimento de reparo ou especificação de torque.
Especificações do Manual
- Marca: Caterpillar
- Modelo: AP-1050
- Tipo: Pavimentadora de Asfalto
- Páginas: 4.245
- Tamanho: 255.3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: 3116
- Série: 1JG0001-UP
Procedimentos e Sistemas Cobertos
Motor e Sistemas Auxiliares: Basic Engine, Air Inlet and Exhaust System, Cooling System, Engine Arrangement, Fuel System, Lubrication System.
Sistemas Hidráulicos e Mecânicos: Hydraulic System, Power Train, Undercarriage, Frame and Body, Machine Arrangement, Implements.
Sistemas de Pavimentação: Feeder Drag and Auger Conveyors, Slope and Grade Control, Controls.
Sistema Elétrico e Operação: Electrical and Starting System, Operator Station, Service Equipment and Supplies, Torque Specifications.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

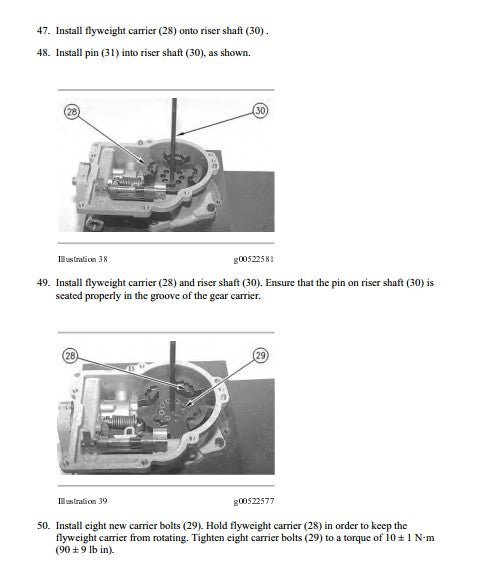

- Torque dos parafusos do carrier do flyweight (29): 10 ± 1 N·m (90 ± 9 lb in)

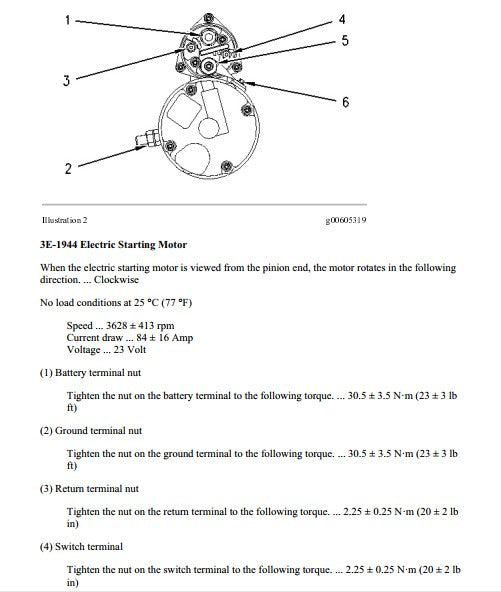

- Motor de partida elétrico 3E-1944 — velocidade sem carga: 3628 ± 413 rpm a 25°C
- Motor de partida 3E-1944 — corrente sem carga: 84 ± 16 A / tensão: 23 V
- Torque terminal de bateria e terra: 30,5 ± 3,5 N·m (23 ± 3 lb ft)
- Torque terminal de retorno e switch: 2,25 ± 0,25 N·m (20 ± 2 lb in)
- Motor 3116 — diâmetro do cilindro: 110,025 mm (4,3317 inch)
- Motor 3116 — folga entre pontas do anel de controle de óleo: 0,53 ± 0,15 mm
- Largura da canaleta do anel de óleo no pistão novo: 4,041 ± 0,013 mm
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e empresas de pavimentação asfáltica que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças AP-1050.
Perguntas Frequentes
O manual tem valores de torque?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema.
Tem os esquemas hidráulicos do sistema de vibração?

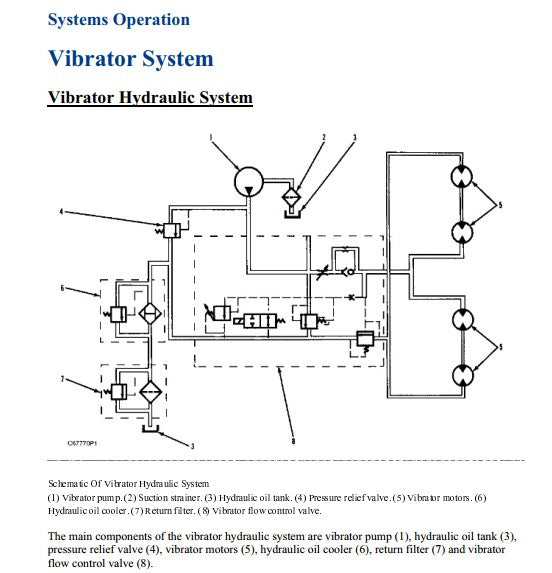

Sim, inclui o diagrama completo do Vibrator Hydraulic System com identificação de bomba, filtros, válvula de alívio, motores do vibrador, resfriador de óleo e válvula de controle de fluxo.
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
