Descrição

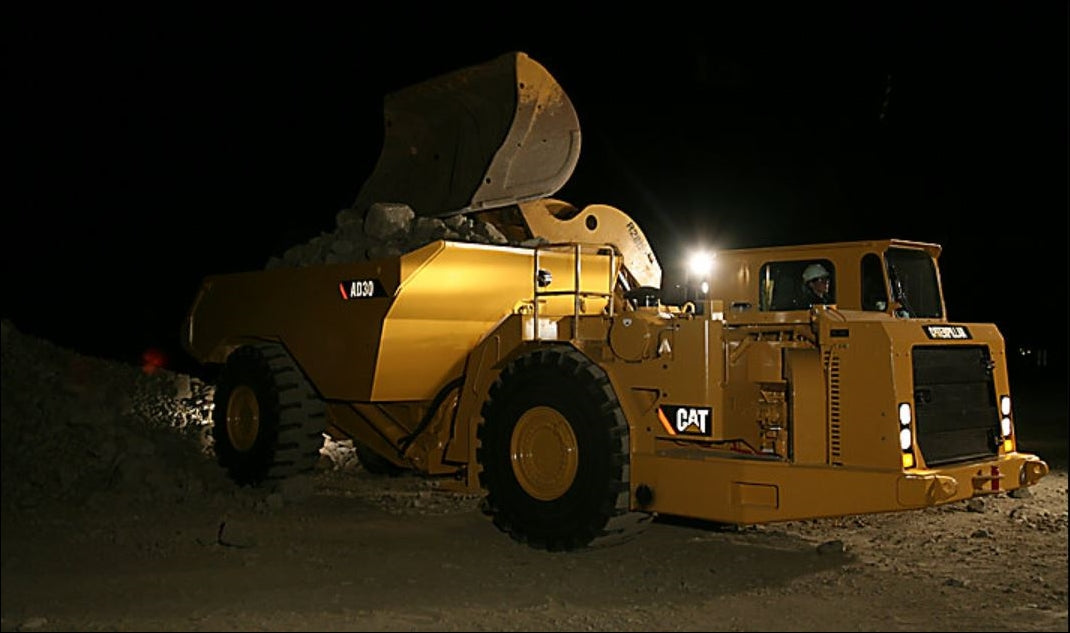

Manual de Serviço Caminhão Articulado Subterrâneo Caterpillar AD30 — arquivo PDF com 3.639 páginas em Inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Documento técnico oficial aplicável ao Caminhão Articulado Subterrâneo Caterpillar AD30 equipado com motor 3406E ou 3456. Importante: um único manual não cobre simultaneamente todas as séries — cada série possui um manual de serviço específico (CXR0001-UP, DXR0001-UP e GXR0001-UP), sendo fundamental utilizar o documento correspondente à série exata da sua máquina para garantir a precisão dos procedimentos. As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série CXR0001-UP. Referências oficiais incluídas no material: RENR1362-06 (Specifications 3406E e 3456 Engines), RENR6916-00 (AD30 Underground Articulated Truck Hydraulic System) e RENR4714-03 (AD30 and AD55 Power Train Electronic Control System — Troubleshooting). O manual reúne vistas explodidas do conversor de torque, diagramas de chicotes com identificação de fios e pinagem, tabelas completas de torque e fluxogramas de diagnóstico no formato MID/CID/FMI, em PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: AD30
- Tipo: Caminhão Articulado Subterrâneo (Underground Articulated Truck)
- Páginas: 3.639
- Tamanho: 207,2 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Séries cobertas: CXR0001-UP, DXR0001-UP e GXR0001-UP (cada série possui manual específico — este documento refere-se à série CXR0001-UP)
- Motor: 3406E e 3456 Caterpillar
- Referências: RENR1362-06, RENR6916-00, RENR4714-03
Procedimentos e Sistemas Cobertos
Motor 3406E e 3456: especificações técnicas, ajuste de folga de válvulas de admissão e escape, freio de compressão Jake Brake (com slave piston lash settings), torques de aperto do cabeçote e procedimentos de fixação do conjunto do freio de compressão.
Transmissão e Conversor de Torque: desmontagem e montagem do conversor, instalação de bearings, pistão de embreagem, disco de embreagem, placa de apoio (clutch backing plate), turbina, drive plate, hub, thrust bearing, thrust bearing race, bearing retainer, retaining rings e procedimentos de aperto dos 20 parafusos do conjunto.

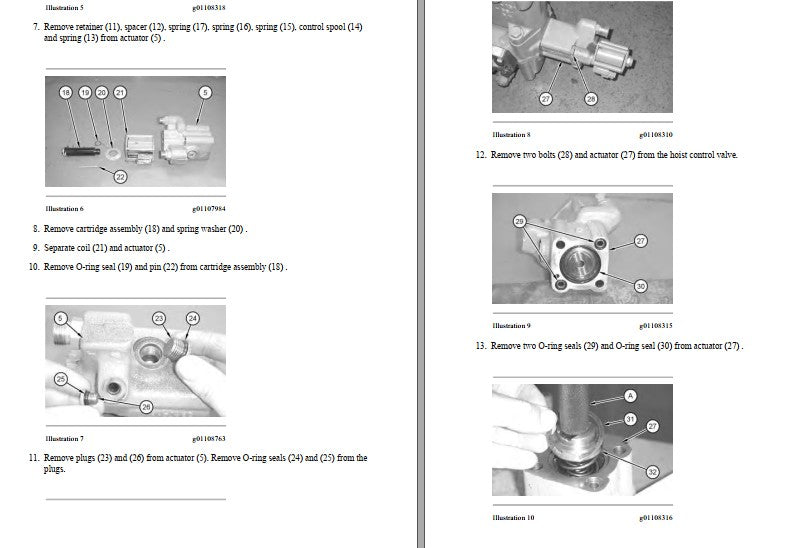

Sistema Hidráulico: válvula de alívio (Brake Oil Cooler, Hoist Lower e Hoist Raise), válvula de controle de abaixamento (Lowering Control Valve), válvula de controle de elevação (Hoist Control Valve), atuador (actuator), cartridge assembly, coil, spring washer, plugs, O-ring seals, pilot control actuator, molas de controle e especificações de vazão e pressão.

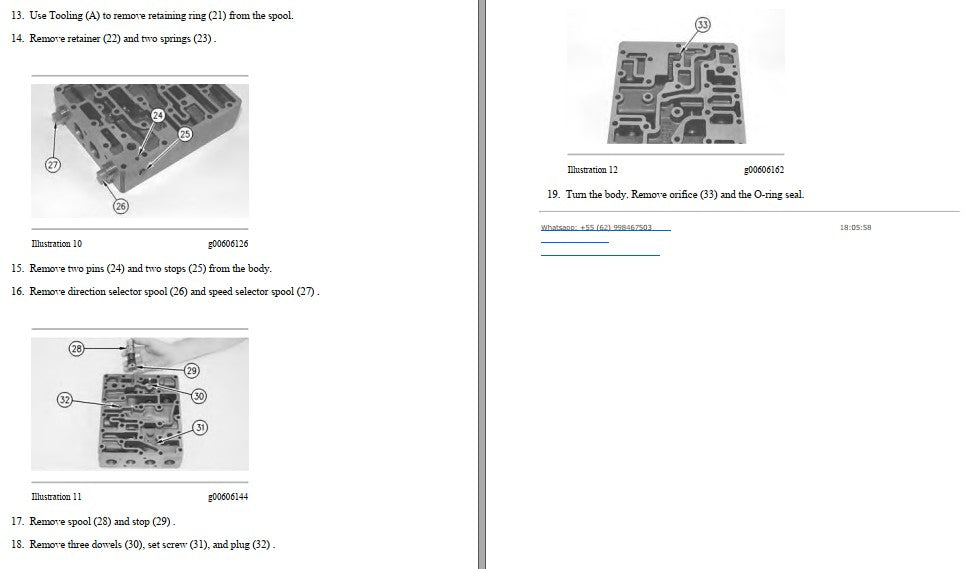

Sistema de Controle de Transmissão: direction selector spool, speed selector spool, pins, stops, dowels, set screw e plug — com procedimentos completos de desmontagem do corpo da válvula.

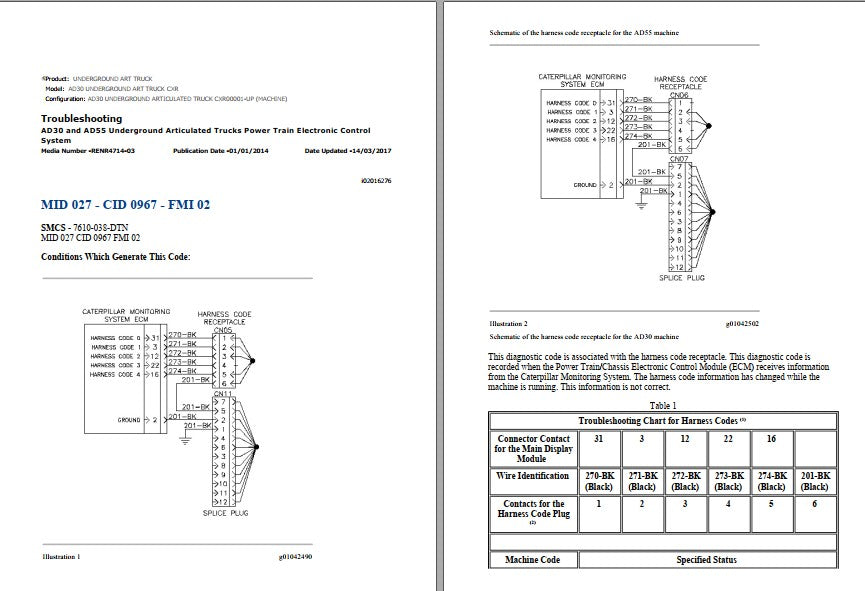

Sistema de Controle Eletrônico do Power Train: troubleshooting do AD30 e AD55, diagnóstico por códigos MID/CID/FMI, esquemas do harness code receptacle, tabelas de identificação de fios (270-BK, 271-BK, 272-BK, 273-BK, 274-BK, 201-BK), conectores e interface com o Caterpillar Monitoring System.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

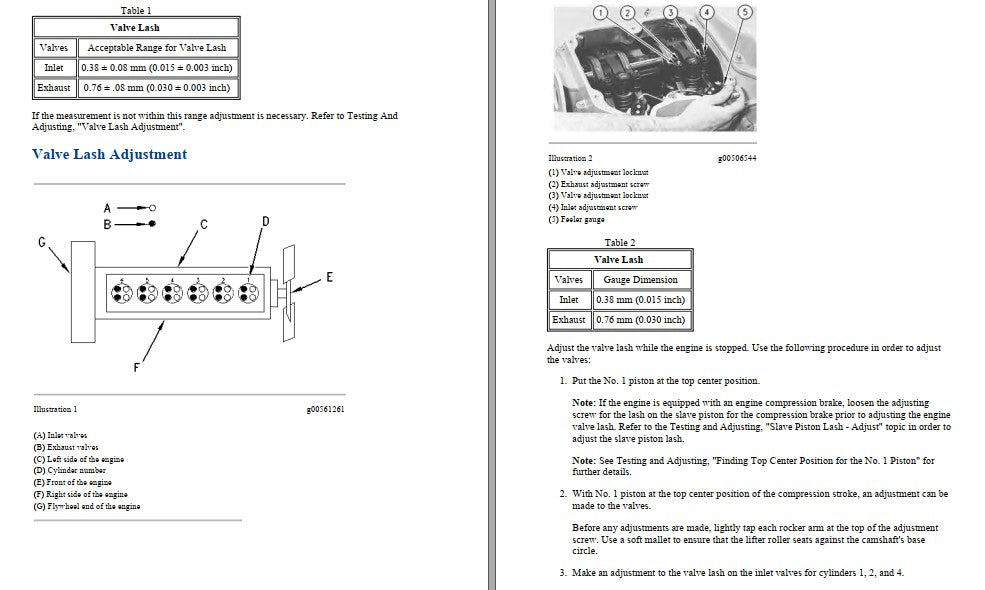

- Folga de válvulas — admissão: 0,38 ± 0,08 mm (0,015 ± 0,003 inch)
- Folga de válvulas — escape: 0,76 ± 0,08 mm (0,030 ± 0,003 inch)

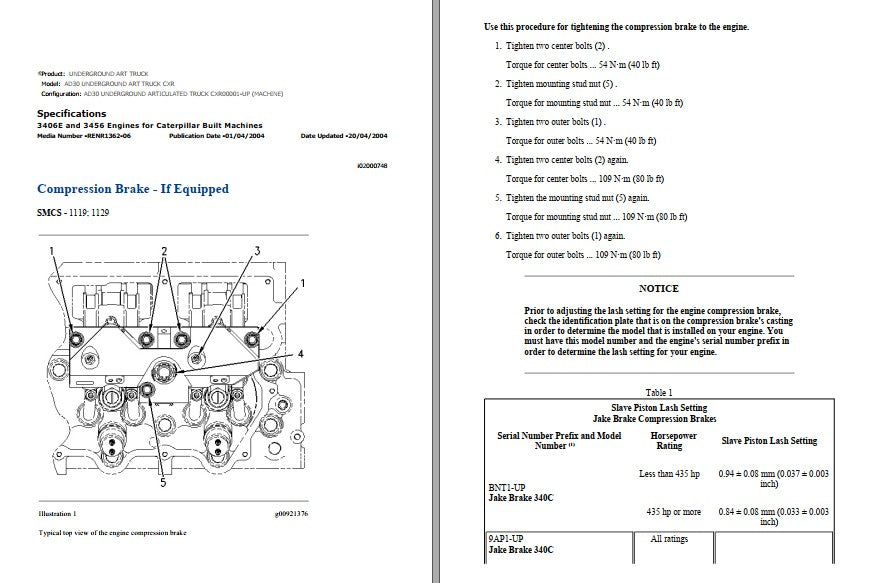

- Torque dos parafusos do freio de compressão (aperto final): 109 N·m (80 lb ft)
- Slave Piston Lash (Jake Brake 340C, menos de 435 hp): 0,94 ± 0,08 mm (0,037 ± 0,003 inch)
- Slave Piston Lash (Jake Brake 340C, 435 hp ou mais): 0,84 ± 0,08 mm (0,033 ± 0,003 inch)

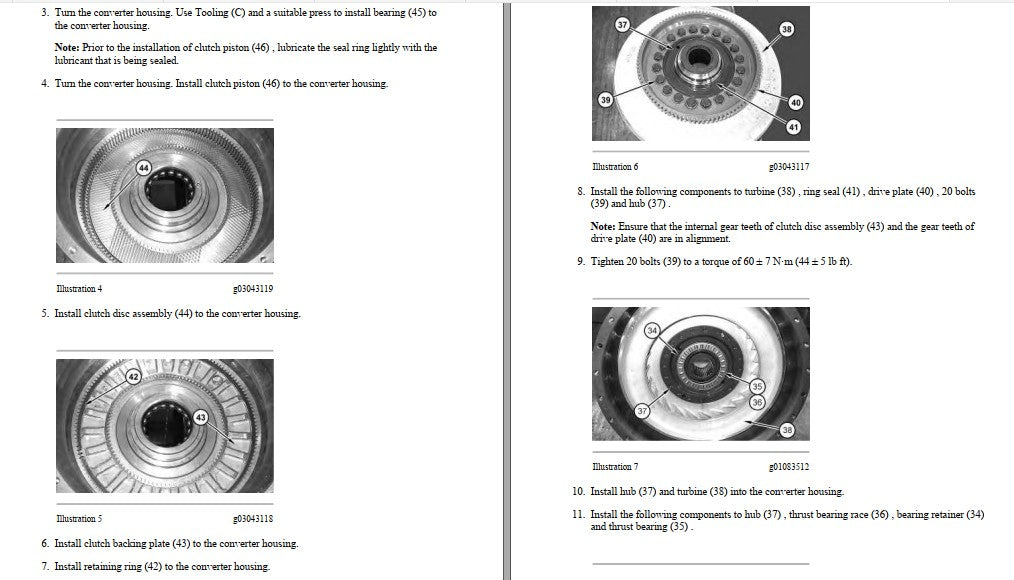

- Torque dos 20 parafusos do conjunto turbina/hub: 60 ± 7 N·m (44 ± 5 lb ft)

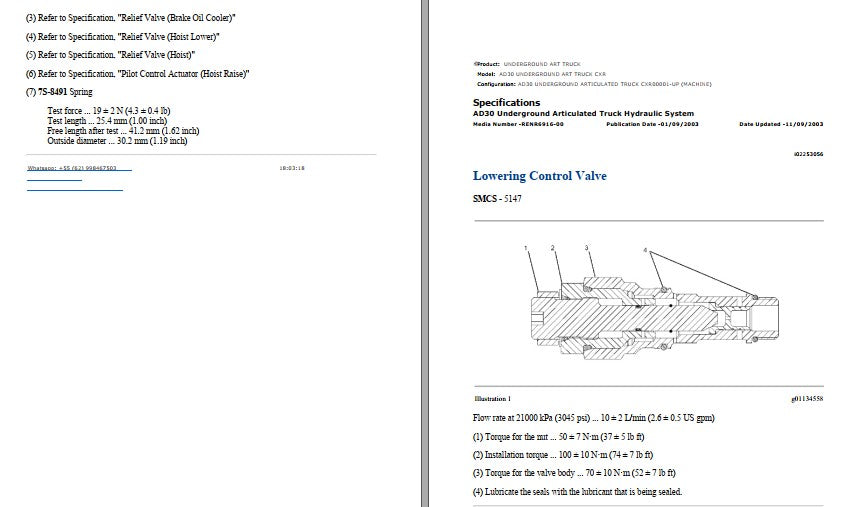

- Lowering Control Valve — vazão a 21000 kPa (3045 psi): 10 ± 2 L/min (2,6 ± 0,5 US gpm)
- Lowering Control Valve — torque de instalação: 100 ± 10 N·m (74 ± 7 lb ft); torque do corpo: 70 ± 10 N·m (52 ± 7 lb ft)
- Mola 7S-8491 — força de teste: 19 ± 2 N (4,3 ± 0,4 lb); comprimento livre: 41,2 mm (1,62 inch)
Para Quem é Este Manual
Ideal para concessionárias Caterpillar, oficinas especializadas em equipamentos de mineração subterrânea, construtoras, mineradoras e locadoras de equipamentos pesados que precisam de documentação técnica oficial para padronizar reparos no AD30.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças AD30.
Perguntas Frequentes
O que vou encontrar neste documento?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz os torques e ajustes do motor 3406E/3456?
Sim, inclui tabelas completas. Exemplos reais do manual: folga de válvulas admissão 0,38 ± 0,08 mm e escape 0,76 ± 0,08 mm; torque final dos parafusos do freio de compressão 109 N·m; slave piston lash entre 0,84 e 0,94 mm dependendo da potência do motor.
Ajuda a encontrar problemas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente — incluindo códigos no formato MID/CID/FMI do Power Train Electronic Control System.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
