Descrição

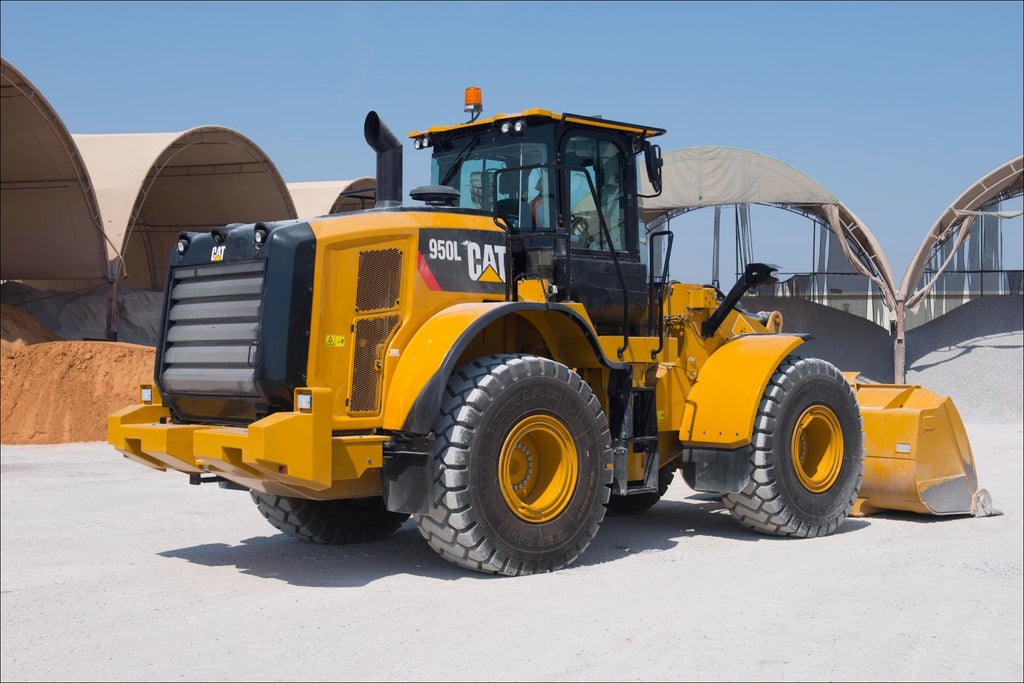

Manual de Serviço Caterpillar 950L — arquivo digital em PDF com 5303 páginas em inglês. Apresenta especificações detalhadas, desmontagem e montagem, testes e ajustes, troubleshooting e esquemas elétricos/hidráulicos do Wheel Loader 950L acionado pelo motor C7.1.
Referência oficial: UENR3387-16 (Systems Operation — C7.1 Engines for Caterpillar Built Machines, publicação 01/07/2015, atualização 26/09/2017, Caterpillar) e módulos correlatos. Aplicável à 950L Wheel Loader série TNS00001-UP. O manual de serviço Caterpillar 950L apresenta tolerâncias ± originais do fabricante e tabelas de pressão de relief valves em alta resolução.
Por Que Comprar Este Manual de Serviço Caterpillar 950L
- ✅ Edição oficial Caterpillar de Julho/2015 com atualização de 2017
- ✅ 5303 páginas com procedimentos verificados do motor C7.1
- ✅ PDF pesquisável — encontre torque, folga ou pressão por palavra-chave
- ✅ Pressões do steering, tilt rod e line relief listadas com tolerância
- ✅ Valor de valve lash padrão e para initial rebuild
- ✅ Reentrega sem custo do arquivo
- ✅ Envio digital imediato após confirmação do pagamento
Especificações do Manual de Serviço Caterpillar 950L
- Marca: Caterpillar
- Modelo: 950L
- Tipo de Máquina: Carregadeira de Rodas (Wheel Loader)
- Páginas: 5303
- Tamanho: 329 MB
- Idioma: Inglês
- Formato: PDF digital
- Referência: UENR3387-16 (Systems Operation C7.1)
- Edição: Julho/2015 (atualização 26/09/2017)
- Origem: Caterpillar
- Série (Máquina): TNS00001-UP
- Motor: C7.1
Procedimentos e Sistemas Cobertos no Manual Caterpillar 950L
Motor C7.1 — Systems Operation, Specifications, Testing and Adjusting, Disassembly and Assembly: bloco, cabeçote com valve lash padrão, virabrequim, biela, sistema HEUI/Common Rail, governo eletrônico e turbocompressor.
Power Train: conversor de torque, transmissão Powershift, eixos com diferencial e planetária, freios.
Sistema Hidráulico Implemento: bomba piston, válvulas auxiliares, relief valves do tilt rod e steering cylinder, oil cooler, lift cylinders.
Sistema de Direção: direção piloto, hitch articulado, válvulas piloto.
Sistema Elétrico: ECM, harness, monitor Caterpillar e diagnóstico eletrônico.
Cabine e Ar Condicionado: sistema R134a, painel de instrumentos e calibrações.
Destaques Técnicos do Manual Caterpillar 950L
Alguns valores presentes no manual:
- Valve Lash padrão: 0,35 ± 0,05 mm (0,0138 ± 0,0020 inch)
- Valve lash para initial rebuild: 0,25 ± 0,05 mm (0,0098 ± 0,0020 inch)
- Folga máxima do stem da inlet valve: 0,05 mm (0,0020 inch)
- Torque dos studs no front housing: 25 N·m
- Torque das nuts: 78 N·m (58 lb ft); 190 N·m (140 lb ft)
- Pressão da Relief Valve (Steering Cylinder Work Port): 30 600 ± 400 kPa (4438 ± 58 psi)
- Pressão da Line Relief Valve (tilt rod): 31 600 ± 345 kPa (4583 ± 50 psi) a 32 200 ± 500 kPa
- Hydraulic oil cooler: máximo 206 kPa (30 psi)
Indicado Para
Manual de serviço Caterpillar 950L direcionado a oficinas autorizadas, retíficas, mecânicos do motor C7.1 e gestores de manutenção que precisam executar reparos com tolerâncias originais de fábrica.
Manual de Serviço vs Catálogo de Peças Caterpillar 950L
O manual de serviço Caterpillar 950L é a referência para executar o reparo — apresenta procedimento passo a passo, tolerâncias originais, pressões hidráulicas e diagnóstico. Para identificar e comprar a peça correta, consulte o Catálogo de Peças Caterpillar 950L.
Perguntas e Respostas — Manual Caterpillar 950L
Em qual idioma está o manual de serviço Caterpillar 950L?
O manual está em inglês. Os valores técnicos (torque, folga, pressão) seguem unidades padrão e a leitura é direta para quem trabalha com Caterpillar.
O manual cobre o motor C7.1 da minha máquina?
Sim. A referência UENR3387-16 trata especificamente do motor C7.1 utilizado na 950L Wheel Loader série TNS00001-UP, com módulos de Specifications, Systems Operation, Testing and Adjusting e Disassembly and Assembly.
Inclui as pressões da relief valve do steering cylinder?
Sim. O manual lista a pressão de 30 600 ± 400 kPa (4438 ± 58 psi) para a relief valve do steering cylinder work port, além das pressões do tilt rod (31 600 e 32 200 kPa).
Garantias e Suporte do Manual Caterpillar 950L
Tudo o que está incluso na sua compra do manual de serviço Caterpillar 950L:
- 📋 Arquivo PDF conforme documento oficial do fabricante
- ⚡ Entrega digital imediata após confirmação do pagamento
- ♾️ Acesso permanente ao arquivo adquirido
- 🔄 Reentrega gratuita em caso de perda do arquivo
- 💬 Atendimento por WhatsApp e e-mail antes e depois da compra
- 🔒 Compra segura via plataforma com certificado SSL
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
