Descrição
Manual de Serviço Carregadeira de Rodas Caterpillar 938K — arquivo PDF com 4.643 páginas em inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Referência oficial UENR3387-16, publicado em julho de 2015 e atualizado em setembro de 2017. Cobre a 938K Wheel Loader equipada com motor C7.1 Engine, série W8K00001-UP — as especificações técnicas demonstradas neste material foram verificadas a partir desta série. O produto também está disponível para as séries HFW0001-UP, REP0001-UP, SWL0001-UP e XXT0001-UP, sendo que cada série possui seu próprio manual. Inclui fotos detalhadas de cada etapa dos procedimentos de desmontagem e montagem, tabelas de torque e pressão, e fluxogramas de diagnóstico de falhas com steps, valores esperados e ações corretivas. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 938K
- Tipo: Carregadeira de Rodas
- Motor: C7.1 Engine
- Série: HFW0001-UP, REP0001-UP, SWL0001-UP, XXT0001-UP, W8K0001-UP
- Referência: UENR3387-16
- Páginas: 4.643
- Tamanho: 256,5 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor e Sistemas Relacionados: Basic Engine, Air Inlet and Exhaust System, Cooling System, Engine Arrangement, Lubrication System, Fuel System.
Transmissão, Direção e Freios: Power Train, Steering System, Braking System.
Estrutura, Implementos e Cabine: Frame and Body, Implements, Work Tools, Machine Arrangement, Operator Station.
Sistemas Elétrico e Hidráulico: Electrical and Starting System, Hydraulic System.
Referência e Ferramentas: Torques, Service Equipment and Supplies.
Destaques Técnicos
Exemplos de especificações presentes neste manual (série W8K0001-UP):

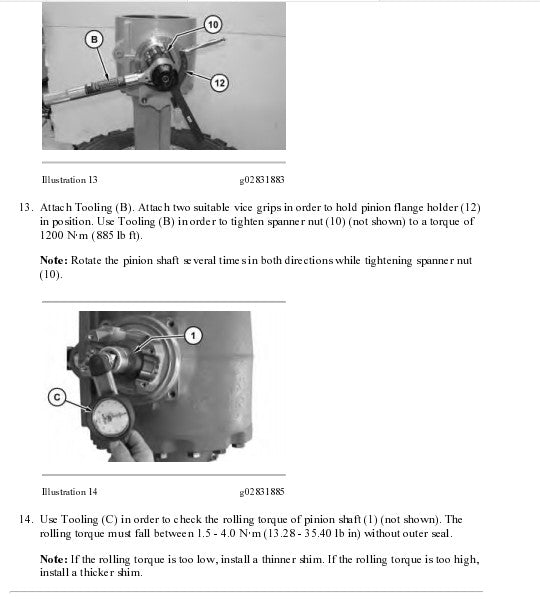

- Torque da spanner nut do eixo de pinhão: 1.200 N·m (885 lb ft)

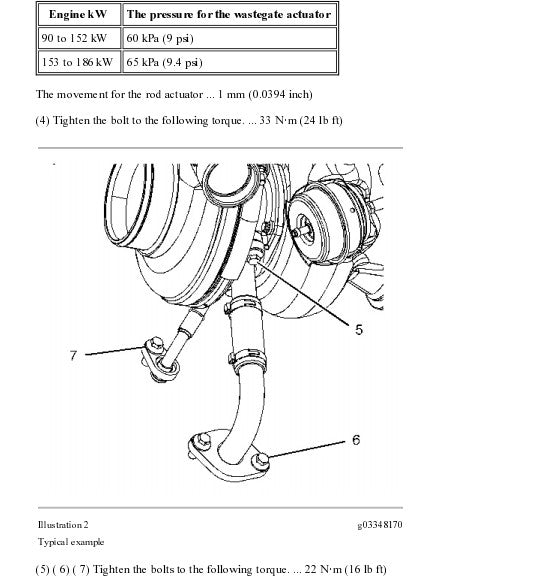

- Pressão do atuador wastegate — motor 90 a 152 kW: 60 kPa (9 psi)
- Pressão do atuador wastegate — motor 153 a 186 kW: 65 kPa (9,4 psi)
- Torque do parafuso do atuador wastegate: 33 N·m (24 lb ft)

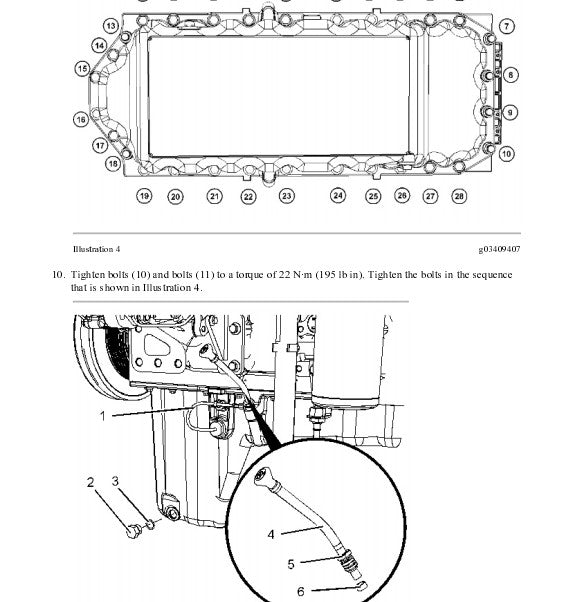

- Torque de aperto dos parafusos do cárter (sequência ilustrada): 22 N·m (195 lb in)
- Rolling torque do eixo de pinhão sem vedação externa: 1,5 a 4,0 N·m (13,28 a 35,40 lb in)

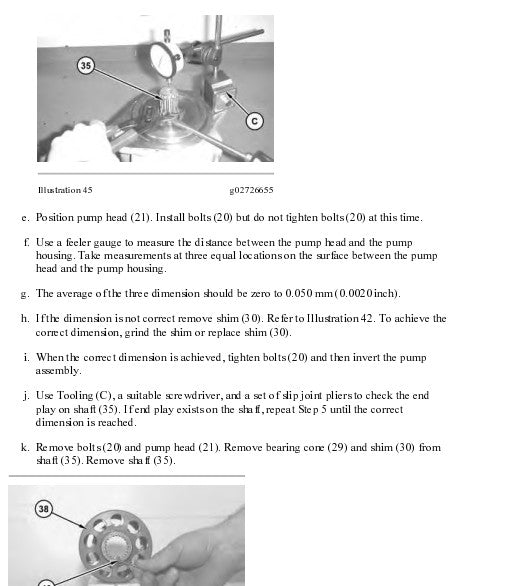

- Folga admissível entre cabeça e carcaça da bomba hidráulica: 0 a 0,050 mm (0,0020 in)

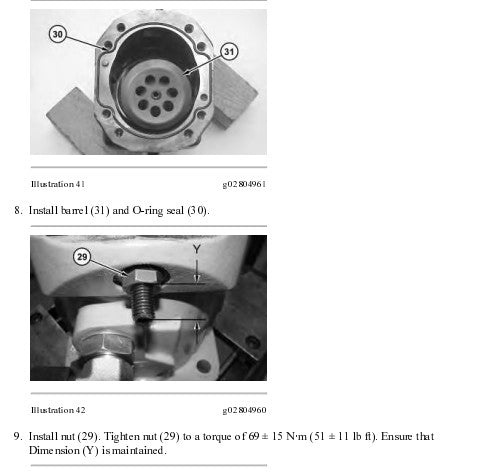

- Torque da porca de fixação (29): 69 ± 15 N·m (51 ± 11 lb ft)

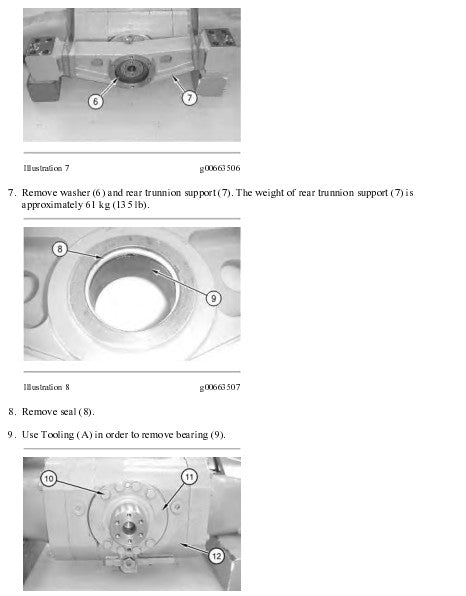

- Massa do suporte traseiro (rear trunnion support): aproximadamente 61 kg (13,5 lb)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Caterpillar 938K. Para informações de operação do equipamento, consulte o Manual do Operador CAT 938K.
Perguntas Frequentes
Tem as tolerâncias e ajustes?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz as especificações técnicas do motor C7.1?
Sim, inclui tabelas completas de torque e pressão para o motor C7.1. Exemplo: a pressão do atuador wastegate varia de 60 a 65 kPa conforme a faixa de potência do motor, e o torque da spanner nut do eixo de pinhão é de 1.200 N·m (885 lb ft). As especificações são baseadas na série W8K0001-UP.
Tem todos os procedimentos?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
