Descrição
Manual de Serviço Carregadeira de Rodas CATERPILLAR 936E — PDF oficial com 3.108 páginas em Inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
Cobre carregadeiras de rodas 936E nas séries 33Z0001-UP, 45Z0001-UP e 4SB0001-UP, equipadas com motor 3304. Importante: um único manual não abrange todas as séries — cada faixa de serial possui seu manual específico, e as informações técnicas e especificações apresentadas nesta descrição foram extraídas da série M1G0001-UP. Inclui vistas explodidas de conjuntos mecânicos, procedimentos passo a passo com fotos originais numeradas e tabelas completas de torque, além de listas de ferramentas especiais com part numbers. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: CATERPILLAR
- Modelo: 936E
- Tipo: Carregadeira de Rodas
- Páginas: 3.108
- Tamanho: 276.5 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: 3304
- Série: 33Z0001-UP, 45Z0001-UP, 4SB0001-UP
Procedimentos e Sistemas Cobertos
Motor 3304: instalação do motor no cavalete de reparo, alinhamento das marcas de sincronismo do virabrequim e eixo comando, remoção e instalação de pistões e bielas, mancais principais, bomba d'água (remoção do impulsor, vedação e rolamentos), volante e coroa (ring gear).

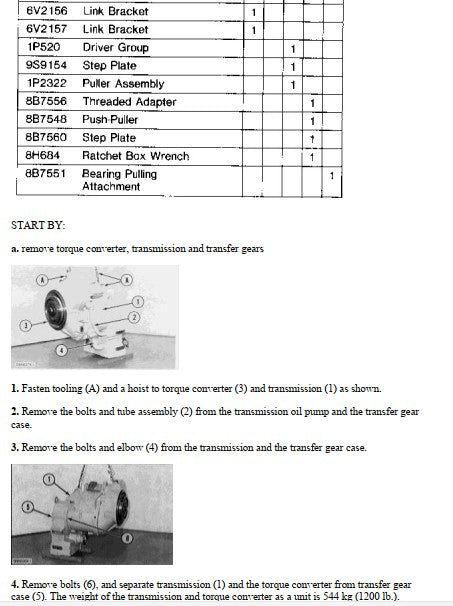

Transmissão e Conversor de Torque: remoção e instalação do conjunto transmissão + conversor de torque, separação do caso de transferência, bomba de óleo da transmissão e engrenagens de transferência.

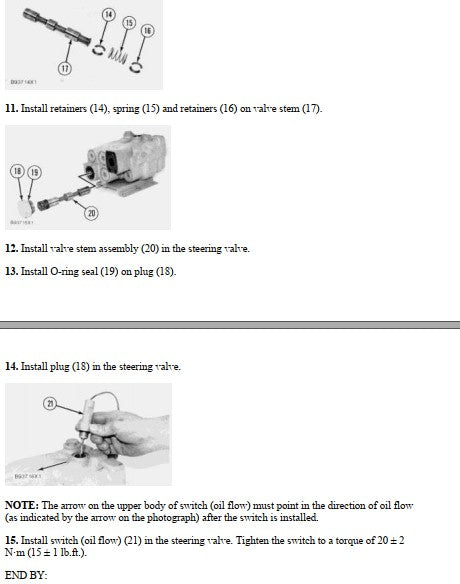

Sistema de Direção: válvula de direção (valve stem assembly, retentores, mola, O-rings, plugs, switch de fluxo de óleo), bomba de direção (flange, O-rings, anéis de apoio, engrenagens e rolamentos), ajustes de end play com shims.
Sistema de Aceleração e Governo: conjunto eixo e alavanca do pedal do governo, cabo de aceleração com ajuste de extensão, pinos e contrapinos.
Carroceria e Cabine: remoção e instalação de shrouds frontal, laterais e traseiros, cobertura superior e painéis da cabine.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos do volante: 205 ± 27 N·m (151 ± 20 lb ft)
- Torque para instalar válvulas de alívio da direção: 145 ± 15 N·m (105 ± 11 lb ft)
- Torque de fixação dos shrouds: 25 ± 7 N·m (18 ± 5 lb.ft.)
- Torque do switch de fluxo de óleo: 20 ± 2 N·m (15 ± 1 lb.ft.)
- Temperatura máxima para aquecimento da coroa do volante (ring gear): 320° C (608° F)
- Diâmetro do furo da bucha do pino do pistão: 43,210 ± 0,008 mm (1,7012 ± .0003 in.)
- Folga máxima permissível entre bucha e pino do pistão: 0,08 mm (.003 in.)
- Peso do conjunto transmissão + conversor de torque: 544 kg (1200 lb.)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias CATERPILLAR, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 936E.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques do motor 3304?
Sim, inclui tabelas de torque específicas e procedimentos detalhados. Exemplos: torque dos parafusos do volante 205 ± 27 N·m (151 ± 20 lb ft) e temperatura máxima para aquecimento da coroa do volante antes da instalação: 320° C (608° F).
Qual a diferença para o catálogo de peças?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
