Descrição
Manual de Serviço Carregadeira de Rodas Caterpillar 930R — manual técnico em PDF com 3.540 páginas em Inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Aplicável a carregadeiras de rodas Caterpillar 930R equipadas com motor 3304. Importante: um único manual não cobre todas as séries da 930R — cada faixa de série possui seu manual específico. As séries contempladas nesta documentação são a 17B0001-UP e a 57Z0001-UP, e todas as informações técnicas, especificações e valores apresentados nesta descrição foram extraídos da série 57Z0001-UP. Inclui seções de Specifications, Troubleshooting (com códigos MID/CID/FMI do Product Link 121S/300) e Disassembly and Assembly, com vistas explodidas passo a passo, tabelas completas de torque e fluxogramas de diagnóstico. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 930R
- Tipo: Carregadeira de Rodas
- Motor: 3304
- Séries cobertas: 17B0001-UP e 57Z0001-UP
- Série de referência desta descrição: 57Z0001-UP
- Páginas: 3.540
- Tamanho: 254 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências de mídia identificadas: SENR2445-00, RENR9111-13, 4-ENR2633-00, REG01343-00
Procedimentos e Sistemas Cobertos

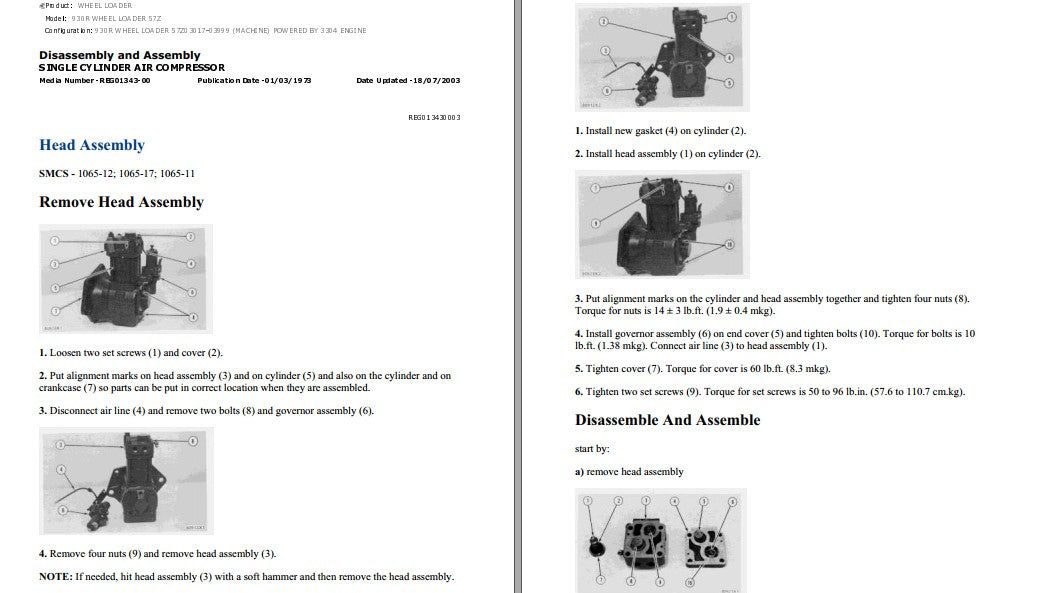

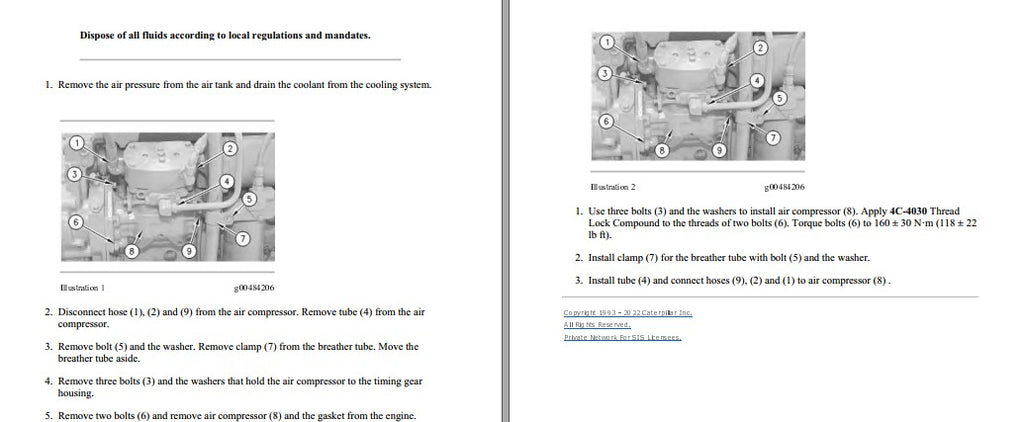

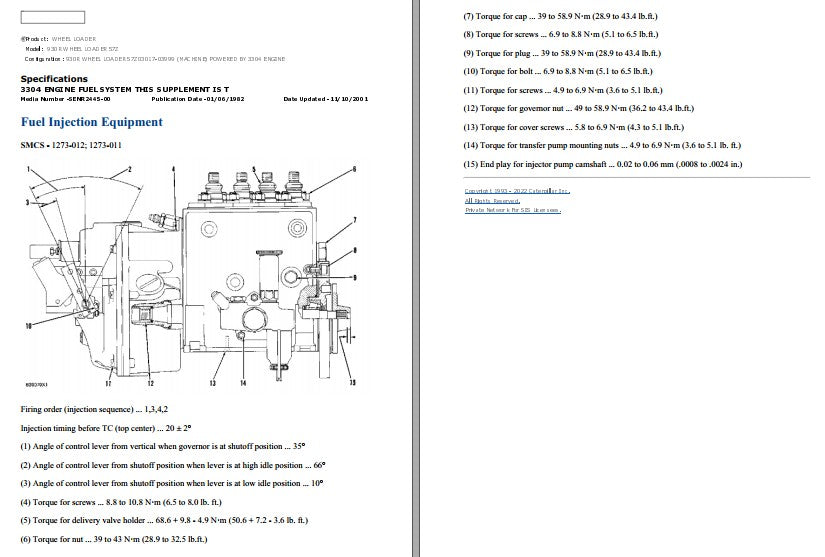

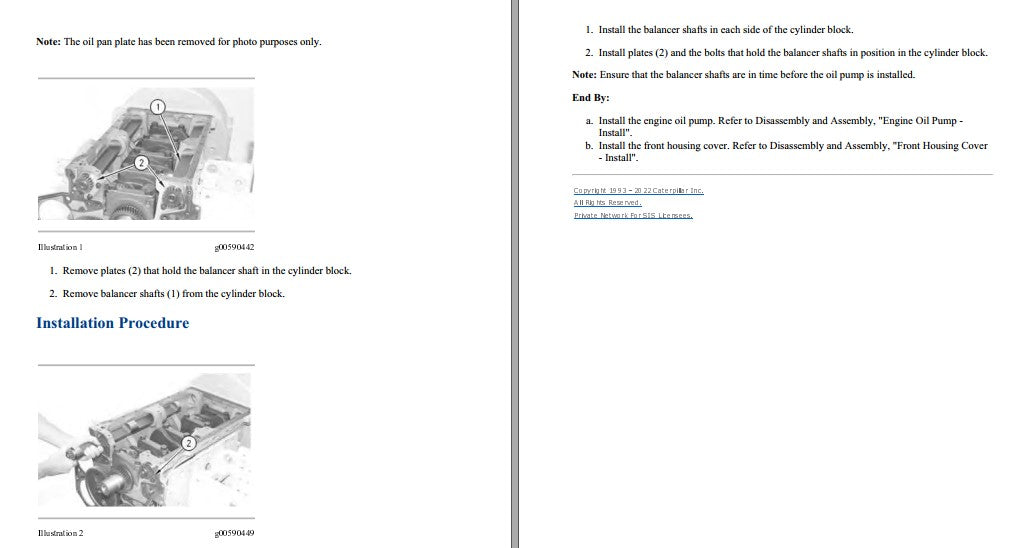

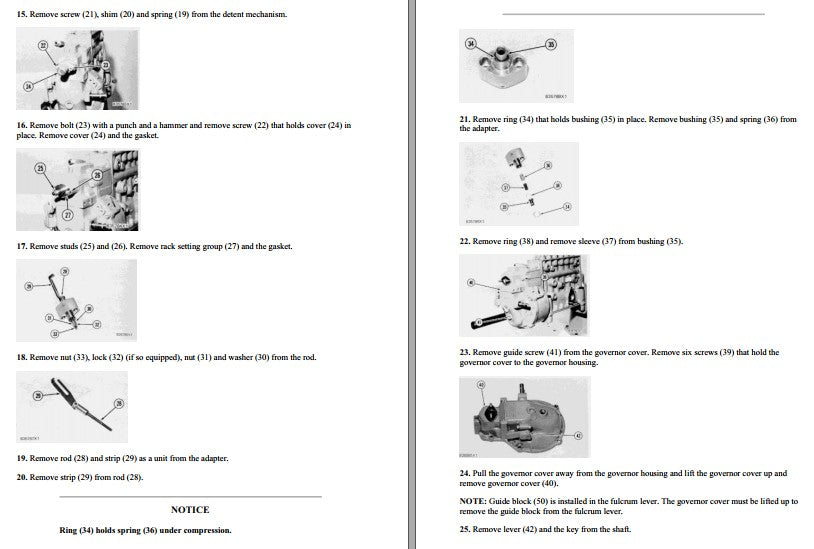

Motor 3304: Fuel Injection Equipment (SMCS 1273-012; 1273-011) com firing order, injection timing e ajustes de governador; compressor de ar monocilíndrico (SMCS 1065-12; 1065-17; 1065-11) com head assembly e disassemble/assemble completo; instalação de main bearings com medição de clearance, balancer shafts, engine oil pump e front housing cover.

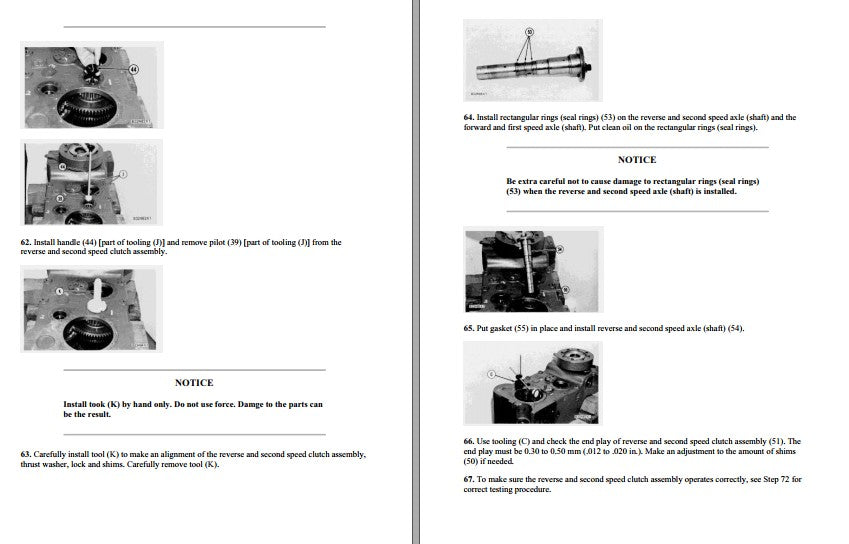

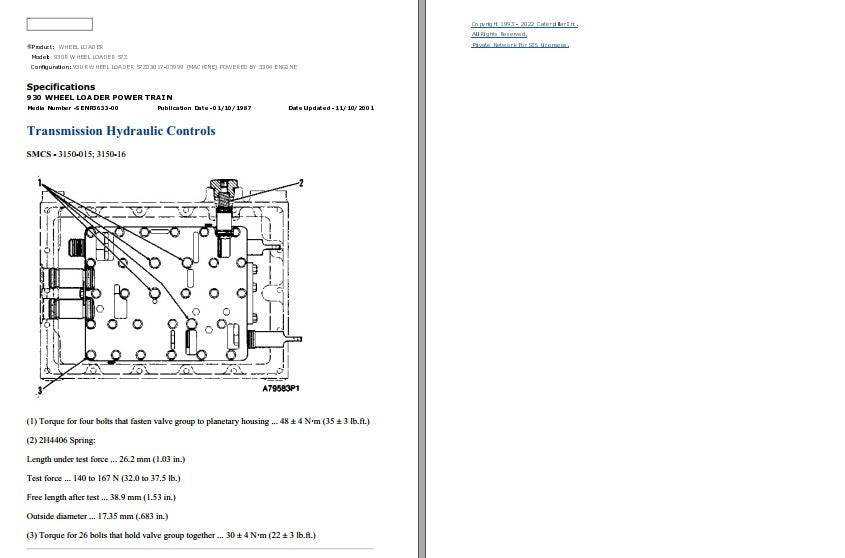

Power Train: Transmission Hydraulic Controls (SMCS 3150-015; 3150-016) com valve group e springs de controle; reverse and second speed clutch assembly com ajuste de end play via shims; pistas de planetary housing.

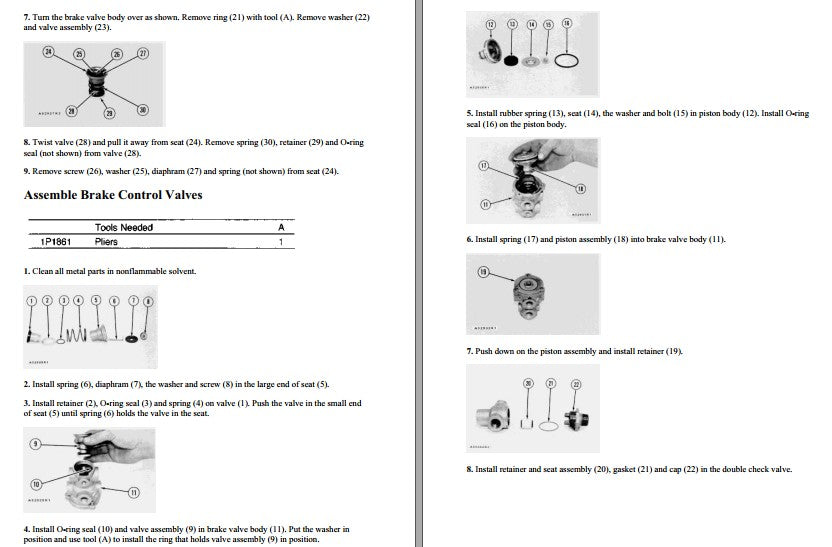

Sistema de Freios: Disassemble and Assemble Brake Control Valves com todos os componentes internos (springs, diaphragms, O-ring seals, retainers, valve assemblies e double check valve).

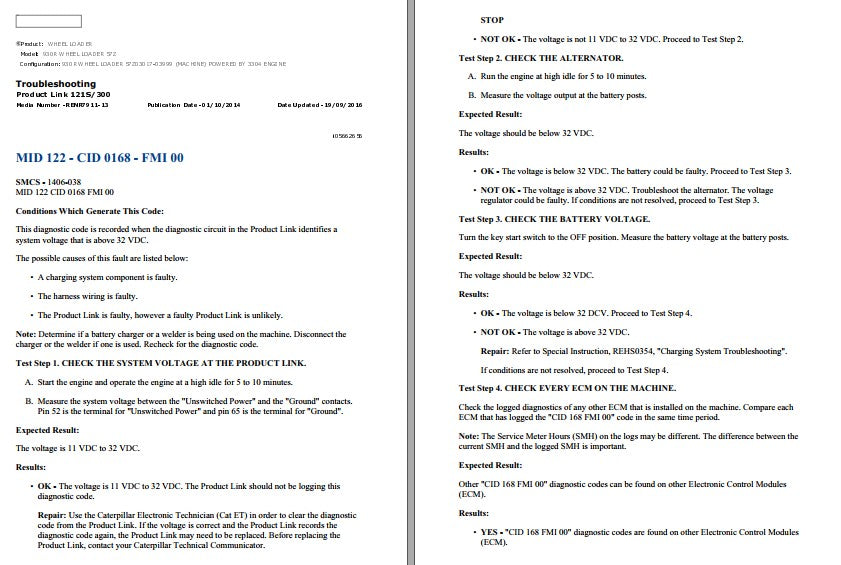

Troubleshooting e Diagnóstico: Product Link 121S/300 com procedimentos completos de test steps, verificação de system voltage, alternador, bateria e ECMs; tabela de códigos MID/CID/FMI (exemplo: MID 122 CID 0168 FMI 00 — system voltage above 32 VDC) com condições geradoras e reparos indicados.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Firing order do motor 3304: 1, 3, 4, 2
- Injection timing before TC: 20 ± 2°
- Ângulo do control lever: shutoff 35° / high idle 66° / low idle 10°

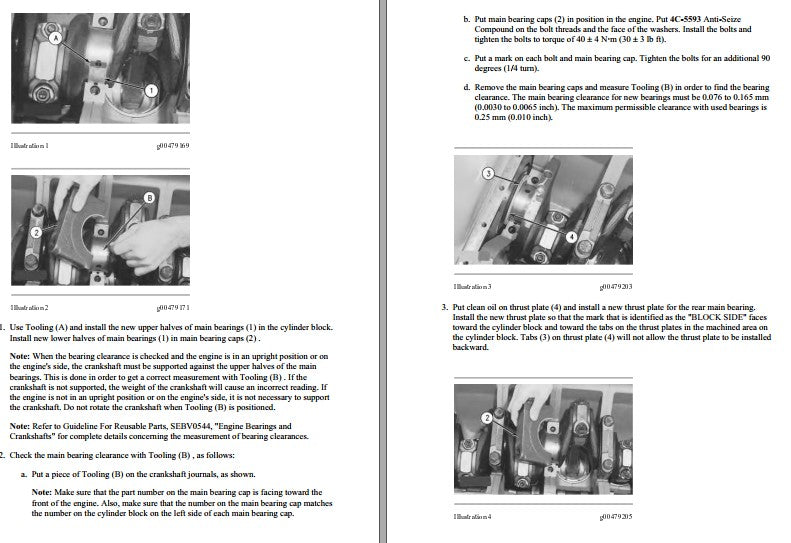

- Torque main bearing caps: 40 ± 4 N·m + 90° adicionais (1/4 turn)
- Main bearing clearance (novos): 0,076 a 0,165 mm (0,0030 a 0,0065 in)
- Clearance máximo com bearings usados: 0,25 mm (0,010 in)

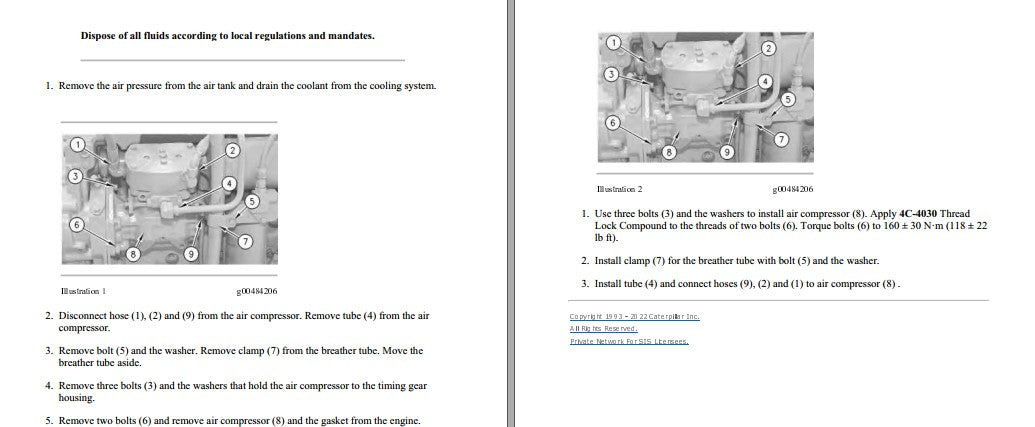

- Torque de montagem do compressor de ar: 160 ± 30 N·m (118 ± 22 lb ft)
- End play clutch reverse/second speed: 0,30 a 0,50 mm (0,012 a 0,020 in)
- Torque valve group transmission: 48 ± 4 N·m (35 ± 3 lb.ft)
- 2H4406 Spring: 26,2 mm sob força de teste de 140 a 167 N, free length 38,9 mm
- Uso de 4C-4030 Thread Lock Compound e 4C-5593 Anti-Seize Compound nos pontos indicados
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 930R.
Perguntas Frequentes
O manual traz os torques do motor 3304 e da transmissão?
Sim, inclui tabelas completas de torque para todos os sistemas. Exemplos reais do manual: main bearing caps 40 ± 4 N·m + 90° adicionais, montagem do compressor de ar 160 ± 30 N·m, valve group da transmissão 48 ± 4 N·m, além de especificações de firing order, injection timing e clearances de main bearings (0,076 a 0,165 mm para peças novas).
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
