Descrição

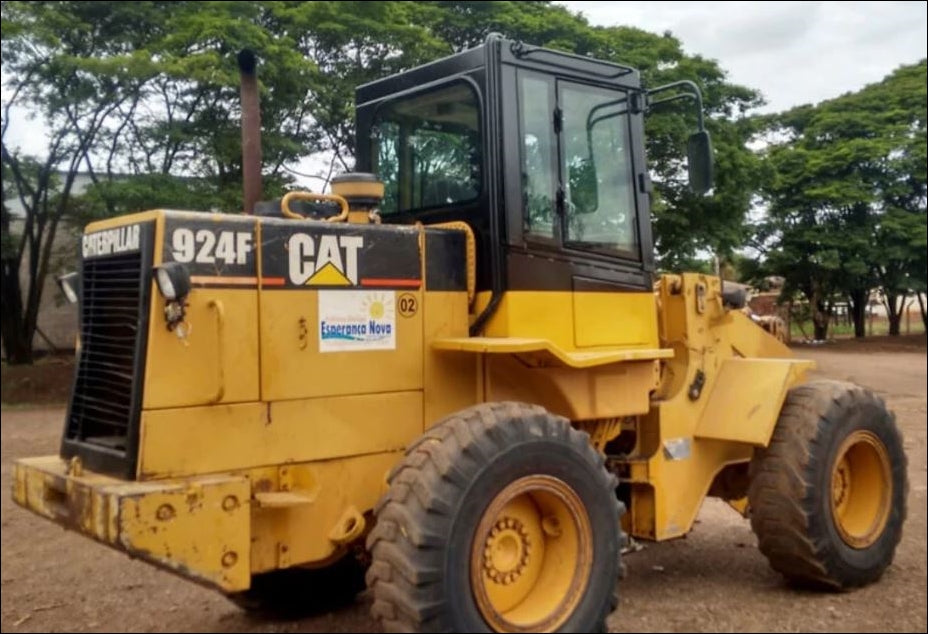

Manual de Serviço Carregadeira de Rodas Caterpillar 924F — documentação técnica oficial em PDF com 3.713 páginas, idioma Inglês. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.
Cobre a Wheel Loader 924F da configuração 4YN00001-UP, equipada com motor 3114, com compatibilidade também para os motores 3116 e 3126 em máquinas Caterpillar. As séries abrangidas incluem 4YN0001-UP, 5NN0001-UP, 6MN0001-UP e 7PN0001-UP. O manual traz diagramas elétricos do sistema de transmissão com esquema do ECM e solenoides, tabela de acionamento por posição de marcha e procedimentos fotográficos passo a passo para desmontagem e montagem de conjuntos. As especificações técnicas presentes nesta descrição foram extraídas da série 4YN0001-UP — vale ressaltar que cada manual possui sua série específica. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 924F
- Tipo: Carregadeira de Rodas
- Páginas: 3.713
- Tamanho: 227,1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série: 4YN0001-UP, 5NN0001-UP, 6MN0001-UP, 7PN0001-UP
- Motor: 3114, 3116 e 3126
Procedimentos e Sistemas Cobertos
Basic Engine, Air Inlet and Exhaust System, Braking System, Cooling System, Engine Arrangement, Frame and Body, Fuel System, Lubrication System, Machine Arrangement, Hydraulic System, Electrical and Starting System, Implements, Operator Station, Power Train, Service Equipment and Supplies, Steering System, Work Tools, Torque Specifications.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

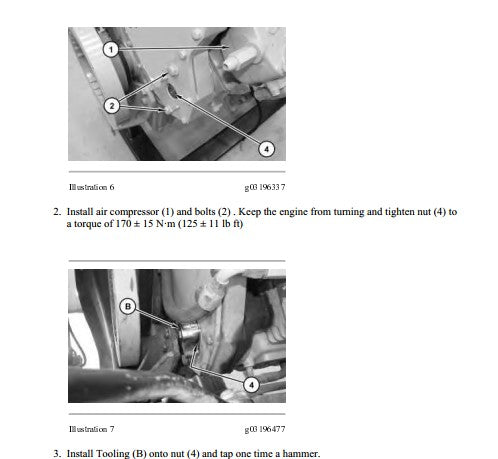

- Torque de instalação do compressor de ar: 170 ± 15 N·m (125 ± 11 lb ft)

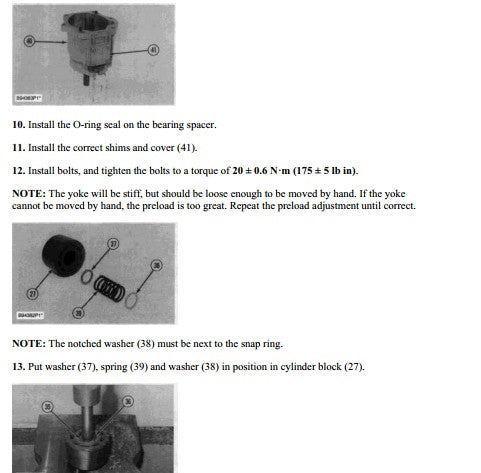

- Torque de parafusos de cobertura (power train): 20 ± 0,6 N·m (175 ± 5 lb in)

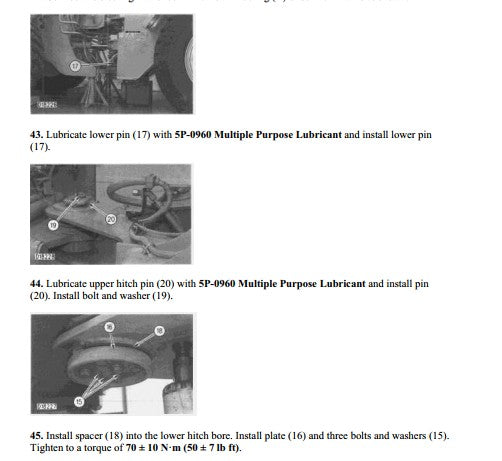

- Torque de instalação de placa e espaçador (hitch): 70 ± 10 N·m (50 ± 7 lb ft)

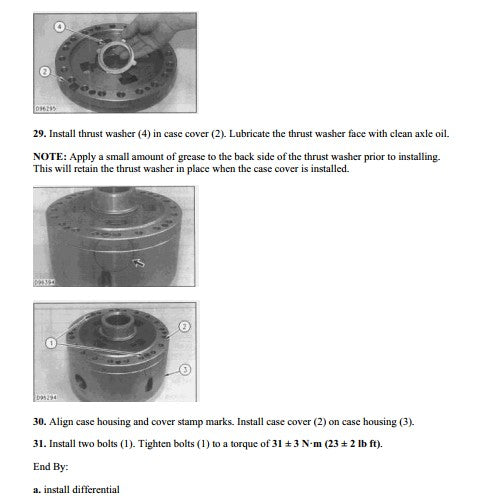

- Torque dos parafusos do case cover do diferencial: 31 ± 3 N·m (23 ± 2 lb ft)

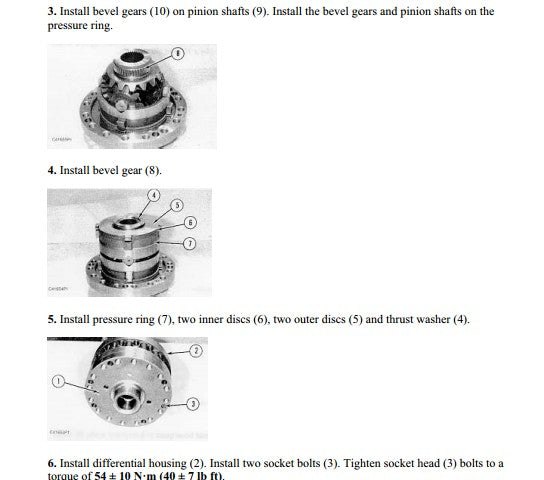

- Torque dos socket bolts do housing do diferencial: 54 ± 10 N·m (40 ± 7 lb ft)
- Lubrificante especificado para pinos: 5P-0960 Multiple Purpose Lubricant

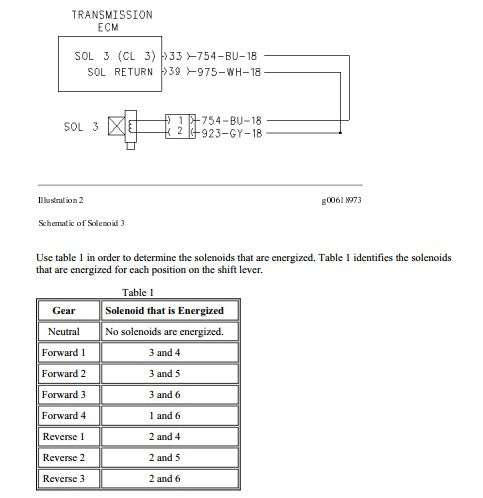

- Diagrama elétrico do ECM de transmissão com tabela de solenoides por posição de marcha (Neutro, Forward 1 a 4, Reverse 1 a 3)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 924F.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
O manual inclui o diagrama e a tabela de solenoides da transmissão?
Sim, contém o esquema elétrico completo do ECM de transmissão com a tabela que identifica quais solenoides são acionados em cada posição do shift lever — Neutro, Forward 1 a 4 e Reverse 1 a 3.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
