Descrição
Manual de Serviço Carregadeira Caterpillar 914K — arquivo digital em PDF com 2.100 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Referência Caterpillar M0068606-01, publicada em 01/12/2014 e atualizada em 14/08/2020, aplicável à Carregadeira de Rodas Compacta 914K equipada com motor C4.4B. Atenção — informação importante sobre as séries: a Caterpillar 914K possui múltiplas séries de fabricação (CD20001-UP, L240001-UP e BF40001-UP), e um único manual não cobre todas as séries simultaneamente. Cada série possui o seu manual específico, com diferenças em procedimentos, torques e especificações conforme o lote de produção. As informações técnicas, specs e exemplos descritos nesta página foram extraídos especificamente do manual da série BF40001-UP. O arquivo traz vistas explodidas em fotografia real, diagramas hidráulicos coloridos, fluxogramas de diagnóstico de códigos FMI (ECM) e tabelas completas de torque. PDF pesquisável com navegação por sistema e procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 914K
- Tipo: Carregadeira de Rodas Compacta
- Motor: C4.4B
- Série da descrição: BF40001-UP (séries disponíveis: CD20001-UP, L240001-UP, BF40001-UP — manuais separados)
- Referência (Media Number): M0068606-01
- Data de Publicação: 01/12/2014 (Atualização: 14/08/2020)
- Páginas: 2.100
- Tamanho: 92,5 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

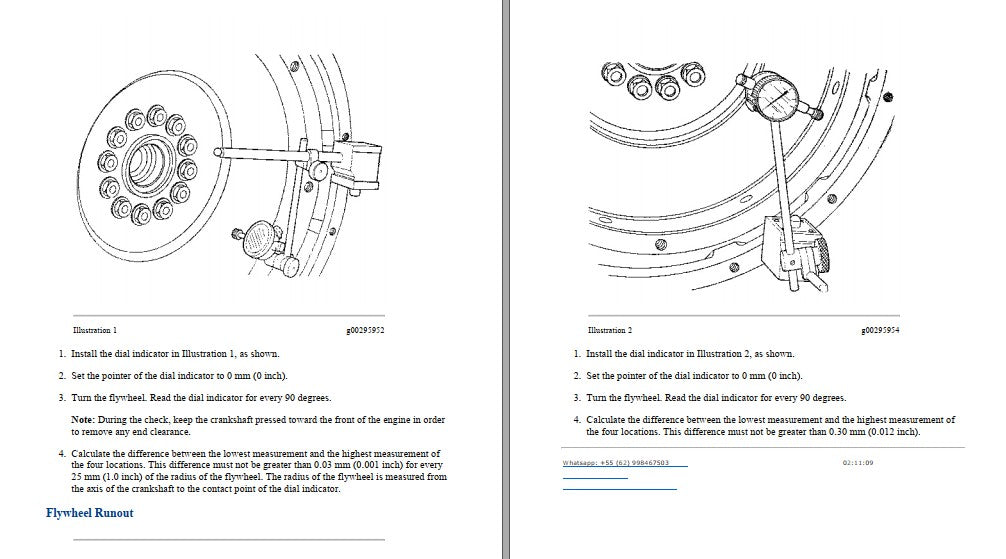

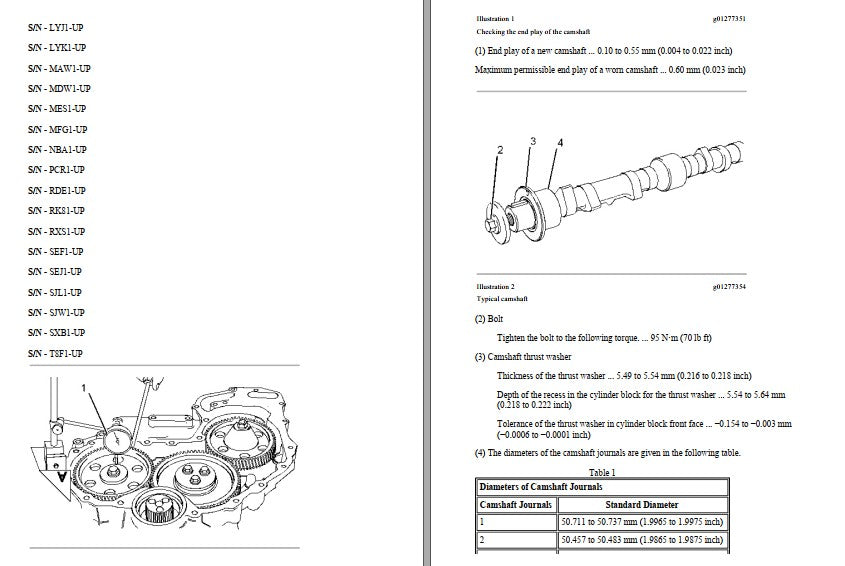

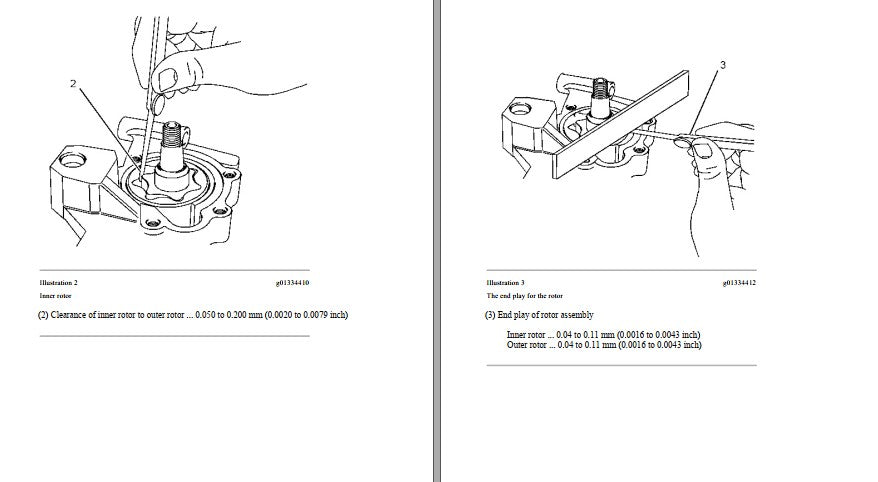

Motor C4.4B: desmontagem, montagem e inspeção do comando de válvulas (camshaft), verificação do runout do volante (flywheel), bomba de óleo com rotores interno e externo, especificações de end play, folgas e diâmetros de mancais.

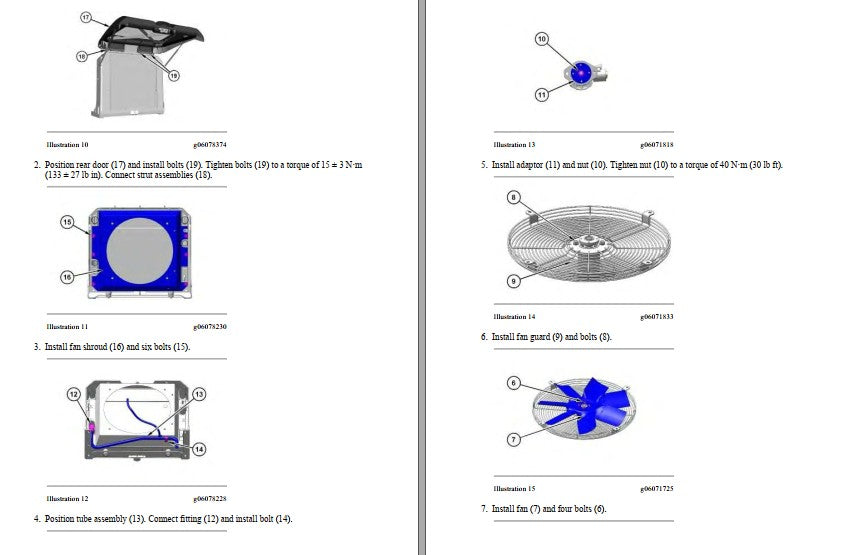

Sistema de Arrefecimento: instalação do conjunto do radiador, porta traseira, fan shroud, ventilador com guarda de proteção, adaptador, conjunto de tubos e conexões.

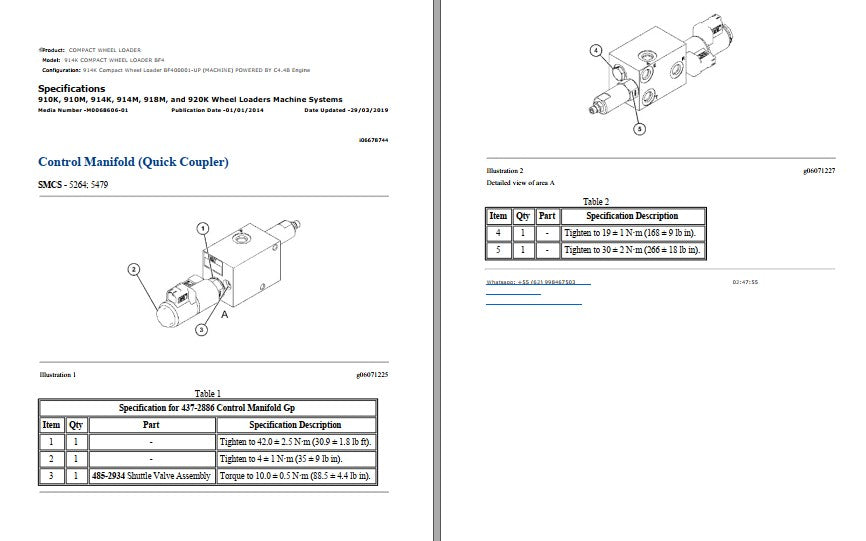

Sistema Hidráulico: Control Manifold (Quick Coupler) SMCS 5264; 5479, Shuttle Valve Assembly (Part 485-2934), Control Manifold Gp (Part 437-2886), procedimentos de torque em múltiplos estágios.

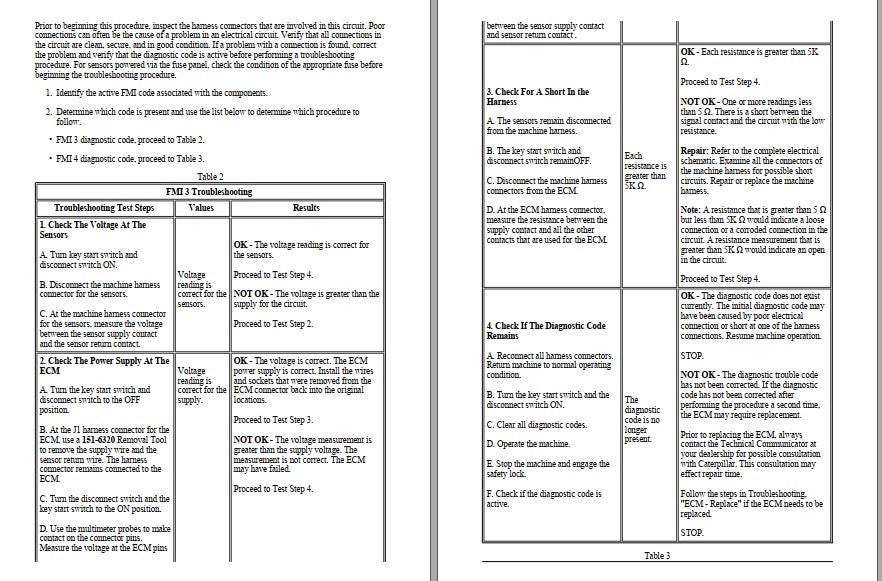

Sistema Elétrico e Diagnóstico: troubleshooting de códigos FMI 3 e FMI 4, verificação de tensão em sensores, diagnóstico do ECM, testes de harness e curto-circuito, identificação de conectores e uso da ferramenta Removal Tool 151-6320.

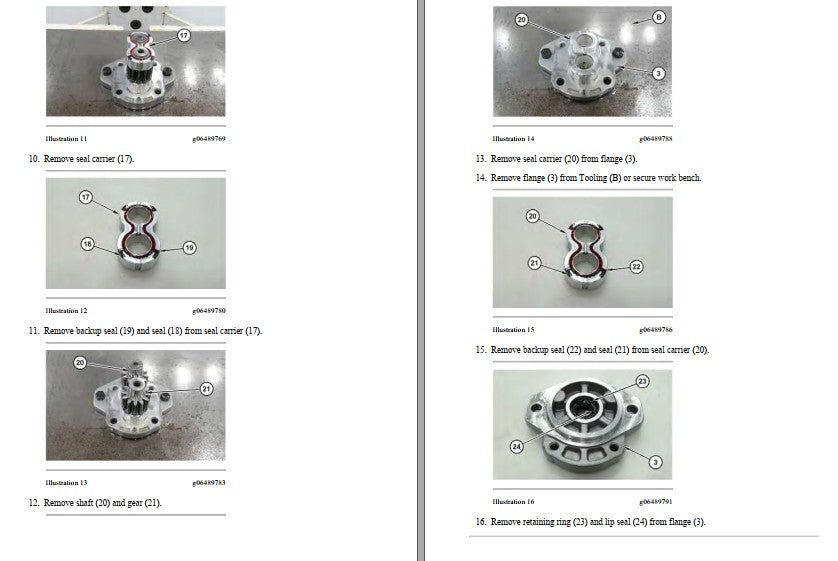

Desmontagem/Montagem de Componentes: seal carrier, backup seal, lip seal, retaining ring, flange e shaft/gear — com vistas explodidas passo a passo.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque parafuso do camshaft: 95 N·m (70 lb ft)
- Torque porca do adaptador: 40 N·m (30 lb ft)
- Torque parafusos da porta traseira: 15 ± 3 N·m (133 ± 27 lb in)
- Torques Control Manifold hidráulico: 42,0 ± 2,5 N·m / 30 ± 2 N·m / 19 ± 1 N·m / 10,0 ± 0,5 N·m
- End play camshaft (novo): 0,10 a 0,55 mm (0.004 a 0.022 inch)
- End play camshaft (desgaste máximo): 0,60 mm (0.023 inch)
- Diâmetro do mancal 1 do camshaft: 50,711 a 50,737 mm
- Folga rotor interno/externo da bomba de óleo: 0,050 a 0,200 mm (0.0020 a 0.0079 inch)
- Runout máximo do volante: 0,30 mm (0.012 inch) total
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 914K.
Perguntas Frequentes
O manual traz os torques do motor C4.4B e do sistema hidráulico?
Sim, inclui tabelas completas de torque. Exemplos presentes no manual: parafuso do camshaft 95 N·m (70 lb ft), parafusos da porta traseira 15 ± 3 N·m, porca do adaptador 40 N·m (30 lb ft), além de múltiplos torques do Control Manifold hidráulico (de 4 N·m a 42 N·m).
Inclui diagramas elétricos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante — lembrando que o arquivo corresponde à série BF40001-UP (cada série tem seu manual específico).
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
