Descrição
Manual de Serviço Caminhão Fora De Estrada CATERPILLAR 775G — arquivo PDF com 3.406 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.
Referência oficial: KENR8745-01. O documento cobre o caminhão 775G LRC Off-Highway equipado com motor Caterpillar C27, configuração MACHINE. Importante sobre as séries: o 775G foi produzido em quatro séries distintas de número de série — MJS00001-UP, T5F00001-UP, T5W00001-UP e RFM00001-UP — e cada série possui seu próprio manual de serviço específico, com procedimentos e números de peça adaptados às particularidades daquela configuração. Um único manual não cobre todas as séries. As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série RFM00001-UP. O conteúdo inclui vistas explodidas com identificação de componentes, fotos passo a passo de montagem e desmontagem, e tabelas detalhadas de especificações (como a tabela do Water Pump Gp 348-4037 com dimensões exatas do selo e do eixo). PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: CATERPILLAR
- Modelo: 775G
- Tipo: Caminhão Fora De Estrada
- Motor: C27
- Referência: KENR8745-01
- Série de aplicação desta descrição: RFM00001-UP
- Séries do modelo (cada uma com manual próprio): MJS00001-UP, T5F00001-UP, T5W00001-UP e RFM00001-UP
- Configuração: 775G LRC Off-Highway Truck (MACHINE)
- Páginas: 3.406
- Tamanho: 283,9 MB
- Idioma: Inglês
- Anos: Publicação 2014 – Última atualização 2017
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor C27 e Sistemas Auxiliares: desmontagem e montagem completa, instalação de mancais principais com valores de torque e ângulos de reaperto, verificação da folga axial do virabrequim, bomba d'água (jacket water) com especificações de selo e eixo, sistema de arrefecimento e drenagem do líquido.

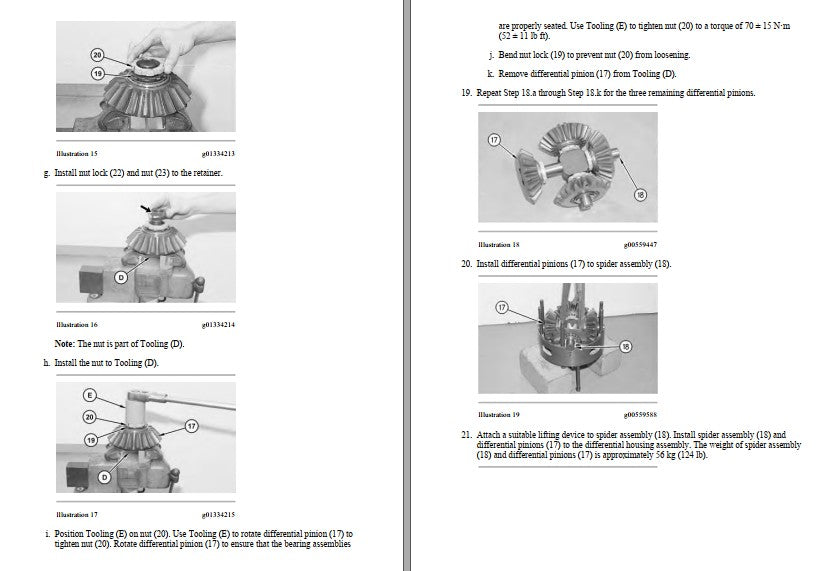

Sistema de Transmissão e Tração: conjunto diferencial com pinhões satélites e caixa do spider, procedimentos de instalação com ferramentas especiais (Tooling D/E), eixos e cubos, caixa de câmbio e conversor de torque.

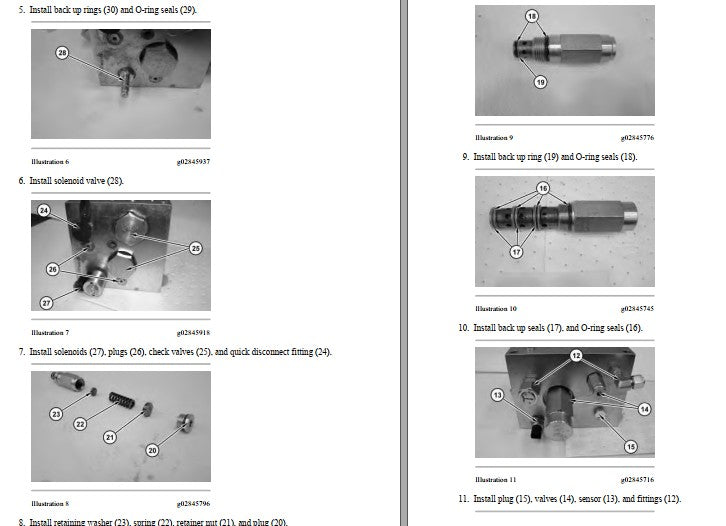

Sistema Hidráulico: bloco de válvulas solenóides, check valves, fittings de desconexão rápida, back up rings e O-ring seals, bombas e circuitos de direção e suspensão.
Sistemas do Veículo: freios a disco de óleo, suspensão dianteira e traseira com struts, direção hidráulica, cabine e sistema elétrico.
Diagnóstico e Ajustes: fluxogramas de diagnóstico, códigos de falha e procedimentos de teste, especificações com valores em unidades métricas e imperiais, referências cruzadas a outras publicações Caterpillar (Operation and Maintenance Manual, Special Publications).
Destaques Técnicos
Exemplos de especificações presentes neste manual:

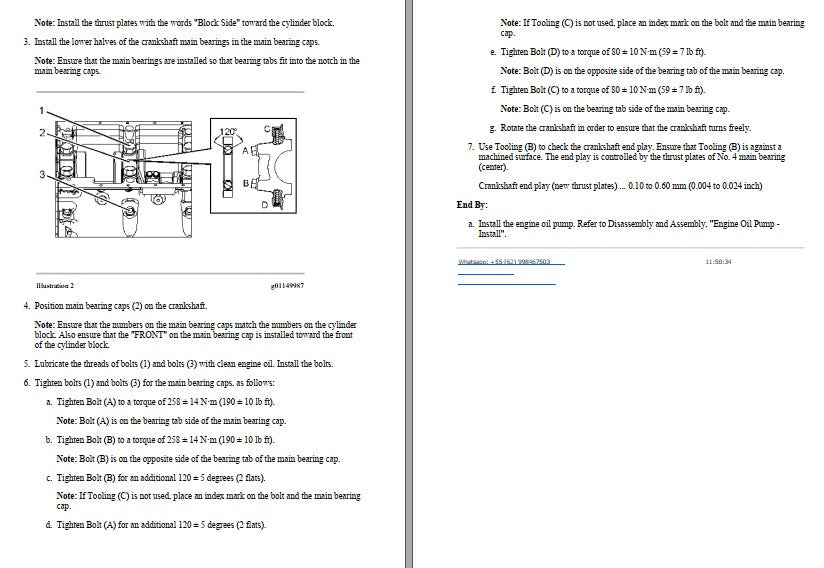

- Torque dos parafusos do mancal principal (A/B): 258 ± 14 N·m (190 ± 10 lb ft) + aperto adicional de 120° ± 5°
- Torque dos parafusos do mancal (C/D): 80 ± 10 N·m (59 ± 7 lb ft)
- Folga axial do virabrequim com placas novas: 0,10 a 0,60 mm (0.004 a 0.024 inch)
- Torque da porca de fixação do pinhão do diferencial: 70 ± 15 N·m (52 ± 11 lb ft)
- Peso do conjunto spider + pinhões diferenciais: 56 kg (124 lb) — requer dispositivo de elevação

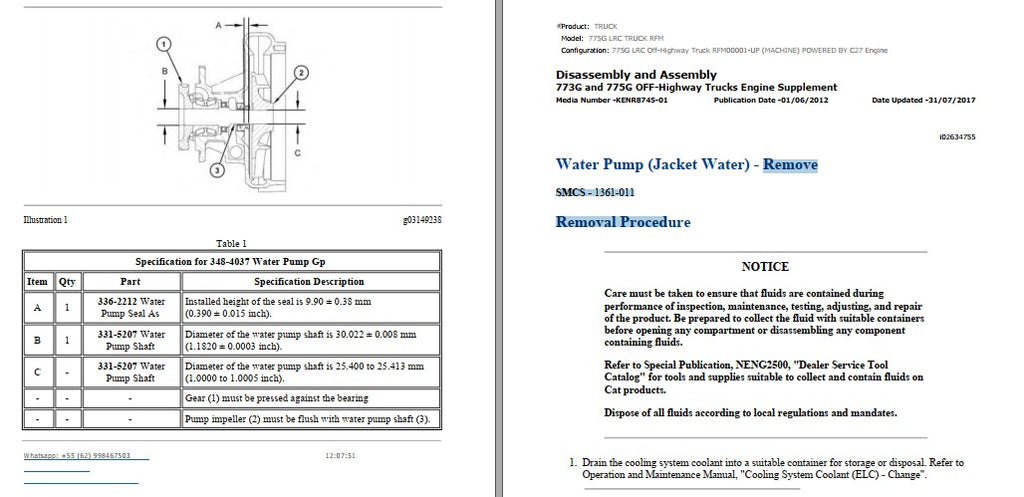

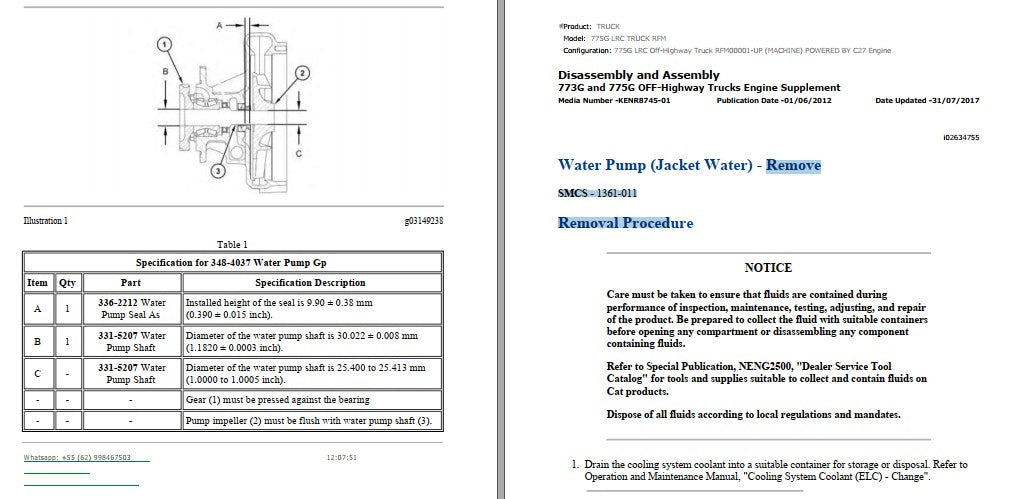

- Altura instalada do selo da bomba d'água: 9,90 ± 0,38 mm (0.390 ± 0.015 inch)
- Diâmetro do eixo da bomba d'água: 30,022 ± 0,008 mm (1.1820 ± 0.0003 inch)
- Diâmetro secundário do eixo da bomba d'água: 25,400 a 25,413 mm (1.0000 a 1.0005 inch)
Para Quem é Este Manual
Indicado para mecânicos de veículos pesados, oficinas especializadas em caminhões fora de estrada, mineradoras, concessionárias CATERPILLAR e frotistas que precisam de procedimentos verificados para executar reparos e manutenção com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 775G.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema.
O manual traz os torques do motor C27?
Sim, inclui os valores completos de torque do motor. Exemplo: parafusos do mancal principal com aperto de 258 ± 14 N·m (190 ± 10 lb ft) mais reaperto angular de 120° ± 5°, e folga axial do virabrequim entre 0,10 e 0,60 mm com placas novas.
Tem esquemas hidráulicos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
