Manual de Serviço Caterpillar 515 — documentação técnica da Wheel Skidder em PDF com 4085 páginas em inglês. Procedimentos verificados e diagramas detalhados. Material indispensável para mecânicos de campo, oficinas especializadas em linha florestal e técnicos que precisam executar reparos com precisão.
Referência oficial: SENR1030-00 e demais módulos de Specifications, Disassembly and Assembly, Systems Operation e Testing & Adjusting (publicação 31/05/1995, atualização 12/01/2010, Caterpillar). Aplicável ao 515 Wheel Skidder série 4LR00001-00737 (Machine), equipado com motor 3304B. Apresenta procedimentos de desmontagem e montagem passo a passo, valores de torque e folgas verificados, fluxogramas de diagnóstico e diagramas elétricos/hidráulicos. Vale destacar: arquivo otimizado para consulta em campo ou bancada de oficina.
O Que Torna Este Manual de Serviço Caterpillar 515 Confiável
- ✅ Documento original Caterpillar — referência SENR1030-00 e módulos relacionados
- ✅ Procedimentos verificados conforme documentação oficial do fabricante
- ✅ 4085 páginas de conteúdo técnico estruturado
- ✅ Tabelas de torque e folgas com valores exatos
- ✅ PDF preservado em qualidade original para consulta detalhada
- ✅ Suporte ao cliente via WhatsApp e e-mail
- ✅ Reentrega gratuita do arquivo quando precisar
Especificações do Manual de Serviço Caterpillar 515
- Marca: Caterpillar
- Modelo: 515

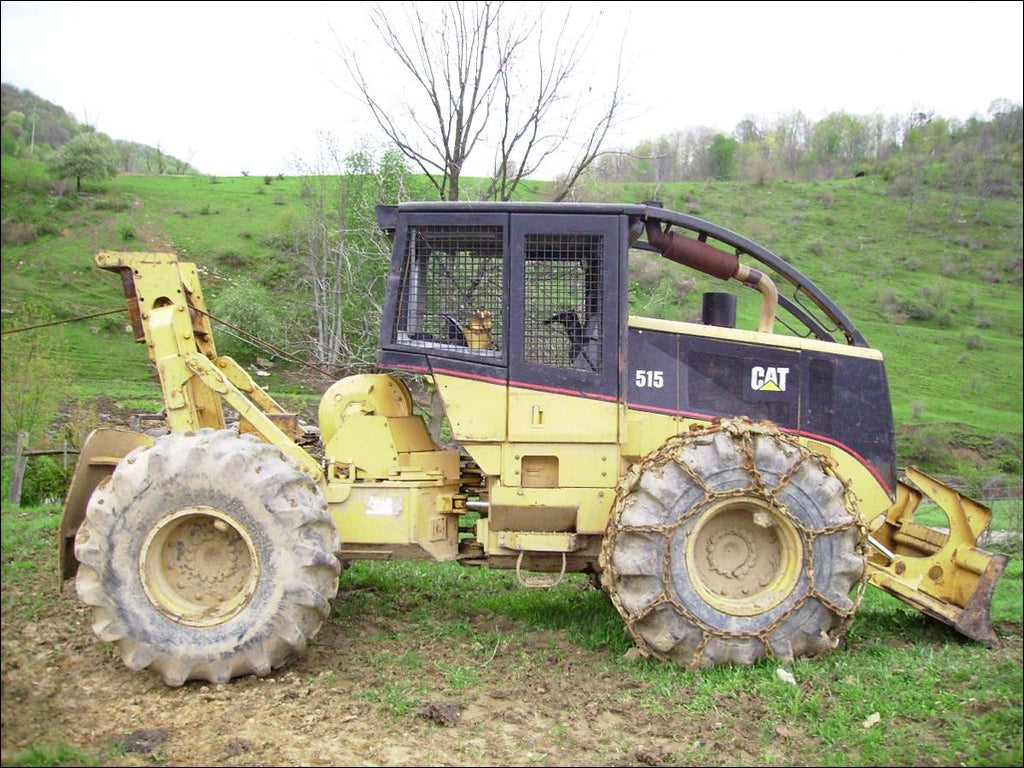

- Tipo: Wheel Skidder (Trator Florestal de Rodas)
- Páginas: 4085
- Tamanho: 224 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR1030-00 (mais módulos relacionados)
- Edição: Maio/1995 (atualização 12/01/2010)
- Origem: Caterpillar
- Série (Máquina): 4LR00001-00737
- Motor: 3304B
Procedimentos e Sistemas Cobertos no Manual Caterpillar 515
Specifications: especificações dimensionais e de tolerâncias para motor 3304B, transmissão, eixos, conjunto hidráulico e sistema de winch.
Systems Operation, Testing and Adjusting: princípio de funcionamento de cada sistema, métodos de teste e procedimentos de ajuste.
Disassembly and Assembly: remoção e instalação dos principais componentes — motor, transmissão, conversor de torque, eixo cardan, eixos dianteiro e traseiro, hitch articulado, sistema hidráulico, winch, grapple e sistema elétrico.
Diagnóstico de falhas: fluxogramas de troubleshooting para sistemas eletrônico, hidráulico e de injeção.
Esquemas elétricos e hidráulicos: diagramas com numeração de conectores, harness e válvulas.
Manutenção preventiva e fluidos: intervalos de troca, especificações de óleos e lubrificantes, capacidades dos reservatórios.
Implementos florestais — Winch e Grapple: procedimentos de remoção/instalação de tambor, embreagem do guincho, garra e arch.
Destaques Técnicos do Manual Caterpillar 515
Alguns valores presentes no manual:
- Motor — Torques de bolts e parafusos: sequência de aperto do cabeçote 155 N·m (115 lb ft) seguida de 250 ± 17 N·m (185 ± 13 lb ft); torque do bolt do hub para o virabrequim 312 ± 25 N·m (230 ± 20 lb ft); torque do drive gear da bomba de combustível 270 ± 25 N·m (200 ± 20 lb ft); torque com pré-carga 70 N·m (50 lb ft) na engrenagem da bomba
- Folgas (clearances) novos e máximos: entre mancal e munhão 0,03 a 0,17 mm (.001 a .007 in) — máximo permissível com desgaste 0,20 mm; entre engrenagem intermediária e placa de retenção 0,10 a 0,42 mm (.004 a .017 in) — máximo 0,86 mm; entre eixo e mancal 0,050 a 0,076 mm (.0020 a .0030 in) — máximo 0,23 mm
- Pressões do sistema de combustível: pressão regulada do sistema 170 a 290 kPa (25 a 42 psi); abertura da check valve 690 kPa (100 psi); mínimo aceitável em alta rotação 105 kPa (15 psi)
- Capacidades de fluido: sistema de arrefecimento 36 L (9.5 US gal); tanque hidráulico 49,2 L (13 US gal)
- Restrição de admissão: máximo permitido 635 kPa medido em rotação plena
Para Quem é Este Manual de Serviço Caterpillar 515
Voltado para distribuidores autorizados Caterpillar, oficinas mecânicas especializadas em linha florestal, técnicos de campo, gestores de manutenção e empresas de retífica que precisam executar reparos no 515 Wheel Skidder com precisão.
Manual de Serviço vs Catálogo de Peças Caterpillar 515
Este manual de serviço Caterpillar 515 é ideal para executar reparos — contém procedimentos passo a passo, valores de torque, folgas, pressões e diagnóstico de falhas. Para identificar e comprar peças, consulte o Catálogo de Peças Caterpillar 515.
Dúvidas Comuns — Manual de Serviço Caterpillar 515
Em qual idioma está o manual de serviço Caterpillar 515?
O documento original é em inglês — versão oficial publicada pelo fabricante. As especificações técnicas (torque, pressão, folga) seguem unidades padrão SI/imperial e os valores numéricos são universais. Os termos técnicos seguem padrão da indústria.
Este é o manual de serviço Caterpillar 515 oficial?
Sim, o manual de serviço Caterpillar 515 é oficial — referência SENR1030-00 e módulos relacionados, publicado pelo fabricante. É o mesmo documento utilizado em revendas autorizadas para procedimentos de reparo.
Posso imprimir o manual?
Sim. O PDF tem qualidade adequada e pode ser impresso totalmente ou apenas as páginas dos sistemas que está reparando.
Garantias e Suporte — Manual de Serviço Caterpillar 515
Sua compra do manual de serviço Caterpillar 515 inclui:
- ⚡ Entrega digital imediata por e-mail ou WhatsApp
- 🔒 Compra protegida via plataforma segura
- 🔄 Reenvio gratuito sempre que precisar
- ♾️ Sem prazo de validade — acesse quando quiser
- 💬 Atendimento pelo WhatsApp em horário comercial
- 📋 PDF preservado em qualidade original
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
