Descrição

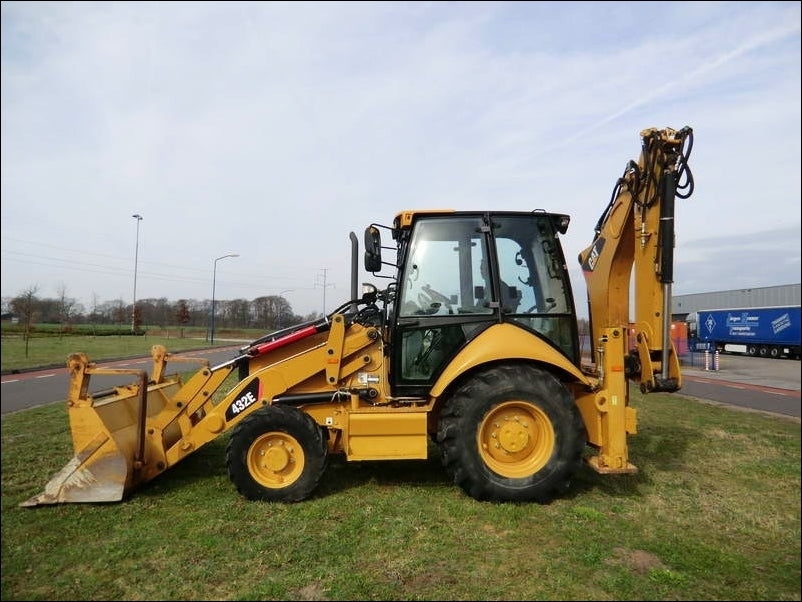

Manual de Serviço Retroescavadeira Caterpillar 432E — referência técnica em PDF com 4079 páginas em Inglês. Apresenta procedimentos com instruções passo a passo, especificações e diagramas para a 432E Backhoe Loader equipada com motor 3054C. Reduz tempo de oficina ao trazer torques, folgas e ajustes em um único arquivo.
Documentação técnica oficial Caterpillar referência RENR2415-15 (Engine 3054C) consolidada com a referência RENR6480-06 do sistema hidráulico e direção (compartilhada entre as 420E, 430E, 432E, 434E, 442E e 444E), publicação 01/05/2015 e atualização registrada em 16/01/2017. Aplicável às máquinas das séries BXE00001-UP (configuração Parallel Lift Side Shift Boom), JBA1-UP e RXS1-UP, com sub-faixas BXE1578-UP e BXE2200-UP indicadas por componente. O arquivo inclui esquemas elétricos com identificação de conectores e pinagem, vistas explodidas dos conjuntos do motor e da bomba hidráulica, fluxogramas de diagnóstico (Probable Cause / Test Step) e tabelas extensas de torque e pressão por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 432E
- Tipo: Retroescavadeira (Backhoe Loader)
- Motor: 3054C (Caterpillar)
- Séries: BXE00001-UP, JBA1-UP e RXS1-UP
- Configuração: Parallel Lift Side Shift Boom
- Páginas: 4079
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: RENR2415-15 / RENR6480-06
- Edição: 01/05/2015 (atualização 16/01/2017)
- Origem: Caterpillar/EUA
Procedimentos e Sistemas Cobertos
Motor 3054C — Systems Operation: bloco com quatro cilindros em linha, cinco mancais principais do virabrequim, conjunto pistões/anéis/bielas com altura de pistão controlada, árvore de cames com mancal frontal, bombas de injeção, transferência e óleo do motor.
Motor 3054C — Testing and Adjusting: verificação de folgas de mancais, testes de pressão e diagnóstico do sistema de combustível, ajuste do tempo de injeção e checagem do sistema de partida a frio (glow plugs).
Hydraulic and Steering System: bombas de pistão variável com controle de torque (Torque Control / Torque Limiter), válvulas de pilotagem (Pilot), válvula de carga (Load Control Valve - Lift), válvulas de alívio de linha em substituição à válvula de alívio principal, sistema de pré-carga do acumulador com nitrogênio seco e fluxos para as funções de braço, lança, caçamba e estabilizadores.
Disassembly and Assembly: desmontagem e montagem da válvula compensadora de potência (Power Compensator Valve), bomba de pistão, pilot valve, retainers e carriers internos, com torques específicos de fixação e ferramentas requeridas (pliers 1P-5197, lever puller hoist 1U-9200).
Troubleshooting: diagnóstico do motor do soprador (HVAC Blower), análise por Probable Cause e Test Step, verificação de continuidade do switch de velocidades do soprador e leitura de resistências do resistor do blower, diagnóstico elétrico com referência aos esquemas do equipamento.
Esquemas e Tabelas: tabelas de pressão hidráulica de teste (Hydraulic System Pressure Tests), tabelas de ferramentas requeridas (Required Tools), esquemas elétricos da máquina e fluxogramas de procedimento de liberação de pressão (System Pressure - Release).
Destaques Técnicos
Entre as especificações listadas no documento:
- Pressão máxima de trabalho do acumulador hidráulico: 24800 kPa (3600 psi)
- Pressão de pré-carga do acumulador (nitrogênio seco): 1860 ± 100 kPa (270 ± 15 psi)
- Faixa do manômetro de teste hidráulico: 0 a 40000 kPa (0 a 5800 psi)
- Torque da porca da polia do alternador: 80 ± 10 N·m (59 ± 7 lb ft)
- Torque do sensor de temperatura do líquido de arrefecimento: 20 N·m (15 lb ft)
- Torque dos retainers e carriers internos da bomba: 35 ± 5 N·m (26 ± 4 lb ft)
Para Quem é Este Manual
Documentação para profissionais que trabalham com Caterpillar em operações de mineração, construção civil ou pavimentação.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 432E.
Perguntas Frequentes
O manual cobre o motor 3054C da 432E?
Sim. As seções de Systems Operation e Testing and Adjusting do motor 3054C estão presentes na referência RENR2415-15, aplicável à configuração 432E Backhoe Loader Parallel Lift Side Shift Boom POWERED BY 3054C Engine.
Inclui as pressões de teste do sistema hidráulico?
Sim, o documento traz a tabela Hydraulic System Pressure Tests com pressões de teste por função, faixa do manômetro recomendado (0 a 40000 kPa) e valores de pré-carga e trabalho do acumulador com nitrogênio seco.
Serve para as três séries da 432E?
A documentação foi consolidada para BXE00001-UP, JBA1-UP e RXS1-UP, com observações específicas por número de série (S/N — UP) quando o procedimento ou peça difere entre os lotes.
