Descrição
Dados do manual

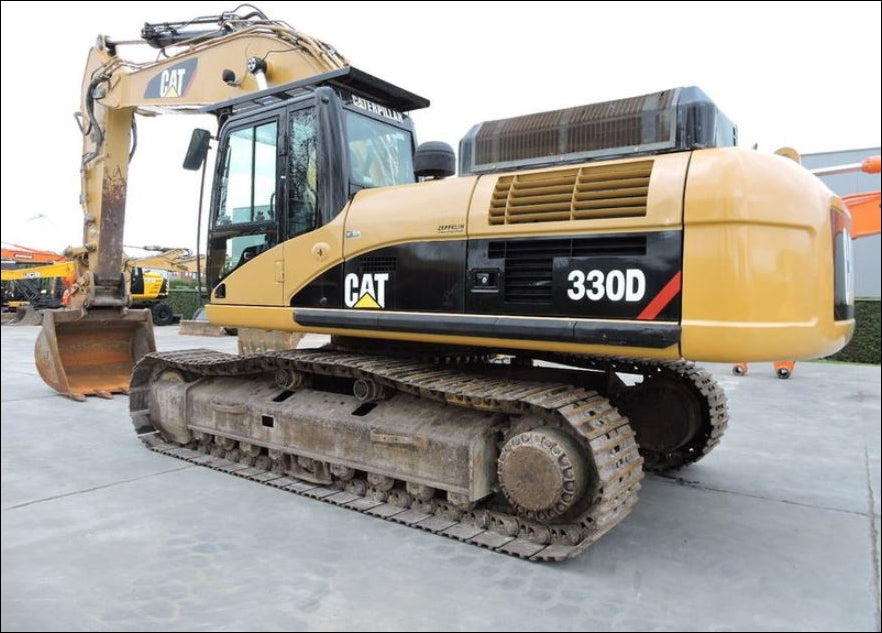

O Manual de Serviço Caterpillar 330D é o documento técnico de oficina da escavadeira 330D, em PDF, no original em inglês ou na versão traduzida para o português. Reúne especificações, funcionamento dos sistemas, testes e ajustes, diagnóstico de falhas e procedimentos de desmontagem e montagem, com um manual para cada faixa de série dos prefixos EAH, JJM e MEY.
Séries disponíveis do manual 330D
O prefixo é formado pelos três primeiros caracteres do número de série, gravado na plaqueta da máquina. Há um manual de serviço para cada faixa da lista.
| Prefixo | Série inicial | Série final | Páginas |
|---|---|---|---|
| EAH | EAH00001 | em diante | 3.540 |
| JJM | JJM00001 | em diante | ≈ 3.540* |
| MEY | MEY00001 | em diante | ≈ 3.540* |
O número de páginas muda de uma faixa de série para outra, porque cada faixa tem o seu próprio manual. * Nas faixas marcadas com asterisco, o número é só uma referência, tirado do manual da série EAH00001: o manual da sua faixa pode ter mais ou menos páginas.
As cinco áreas de serviço — especificações, funcionamento, testes e ajustes, diagnóstico, além de desmontagem e montagem — estão presentes nos manuais de todas as faixas da tabela.
O que este manual cobre
- Especificações: dados técnicos de referência da máquina.
- Funcionamento dos sistemas: como funcionam os sistemas da máquina.
- Testes e ajustes: medições, regulagens e verificações para deixar o equipamento dentro do padrão.
- Diagnóstico: roteiro para encontrar a causa de cada falha e corrigi-la.
- Desmontagem e montagem: passo a passo para remover, reparar e reinstalar os conjuntos.
Sistemas incluídos
O índice do manual está organizado por sistema. Aparecem estas áreas:
- Arranjo do motor
- Motor básico (bloco, cabeçote, virabrequim)
- Admissão de ar e escape
- Sistema de combustível
- Sistema de lubrificação
- Sistema de arrefecimento
- Sistema elétrico e de partida
- Trem de força (transmissão e diferencial)
- Sistema hidráulico
- Chassi e estrutura
- Arranjo da máquina
- Posto do operador (cabine)
- Equipamentos e materiais de serviço
- Ferramentas de trabalho
- Implementos
- Material rodante
- Diagramas elétricos e hidráulicos
Exemplos de informações técnicas
Alguns valores tirados do manual da série EAH00001, com a seção onde cada um aparece, para você ter ideia do nível de detalhe:
- Torque · Esteira (conexão): 400 ± 40 N·m (295 ± 30 lb·ft)
- Torque · Válvula de alívio principal (teste e ajuste): 50 ± 10 N·m (37 ± 7 lb·ft)
- Rotação do motor do ventilador hidráulico (teste e ajuste): 880 ± 30 rpm
- Rotação · Teste de desempenho do motor: 1980 ± 50 rpm
- Medida · Buchas e vedações do braço (instalação): 9,50 ± 0,8 mm (0,374 ± 0,032 pol)
Os valores servem só de exemplo e podem mudar de uma série para outra. No serviço, use sempre o valor do manual da sua série.
Por que vale a pena
- ✅ Procedimentos de oficina documentados, sem depender de memória ou tentativa e erro.
- ✅ Diagnóstico organizado para encontrar a falha mais rápido e reduzir a parada.
- ✅ Regulagens e testes para conferir o resultado depois do reparo.
- ✅ PDF que você consulta no computador, no tablet ou no celular, direto na oficina.
Para quem é
Oficinas especializadas em máquinas pesadas, técnicos de campo, locadoras e frotas que mantêm a 330D da Caterpillar em operação.
Perguntas frequentes
Como sei se o manual serve para a minha 330D?
Compare o prefixo e o número de série da plaqueta de identificação com a tabela de séries acima. Se o prefixo estiver na tabela e o número de série estiver dentro da faixa, temos o manual da sua série. Em caso de dúvida, envie o número de série pelo WhatsApp antes da compra.
Recebo os manuais de todas as séries?
Não. Cada faixa de série tem um manual próprio, e a compra dá direito ao manual de uma série: a da sua máquina. Por isso pedimos o número de série completo.
Tem em português?
Sim. Além do original em inglês, há a versão traduzida para o português, que você escolhe na opção de idioma do produto.
Posso usar em mais de um dispositivo?
Sim. O arquivo pode ser aberto no computador, no tablet e no celular.
A loja emite nota fiscal?
Sim, emitimos nota fiscal da compra.
Como é a entrega?
Digital: o arquivo chega por e-mail ou WhatsApp depois que o pagamento e o número de série são confirmados, sem frete.
