Descrição

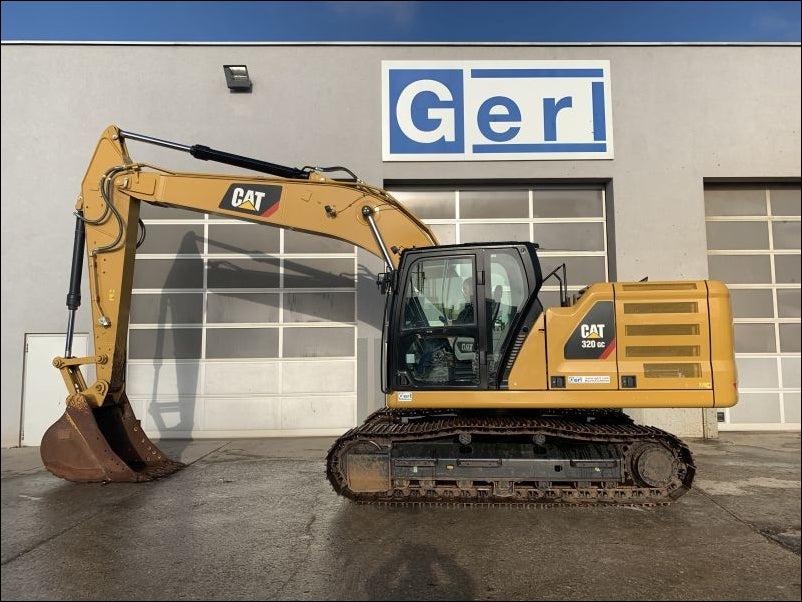

Manual de Serviço Escavadora Caterpillar 320 GC — publicação técnica oficial em formato PDF com 3.611 páginas em Inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Documento técnico com referência UENR3387-30, motor C7.1 (publicado em 01/07/2015, atualizado em 20/08/2020). Este manual contempla escavadoras das séries DKJ0001-UP, KTN0001-UP, EBB0001-UP, BR40001-UP e BR60001-UP. Atenção: somente um manual não cobre todas as séries listadas — cada série possui o seu manual específico. O conteúdo inclui fotos reais de procedimentos de desmontagem e montagem, vistas explodidas dos grupos principais, tabelas de troubleshooting com diagnóstico de códigos e falhas visíveis, além de especificações técnicas oficiais do fabricante. Arquivo PDF pesquisável de 187,7 MB, pronto para consulta digital ou impressão.
As informações técnicas e especificações contidas nesta descrição foram extraídas da série BR60001-UP.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 320 GC
- Tipo: Escavadora
- Motor: C7.1
- Série: DKJ0001-UP, KTN0001-UP, EBB0001-UP, BR40001-UP, BR60001-UP
- Páginas: 3.611
- Tamanho: 187,7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: UENR3387-30
Procedimentos e Sistemas Cobertos

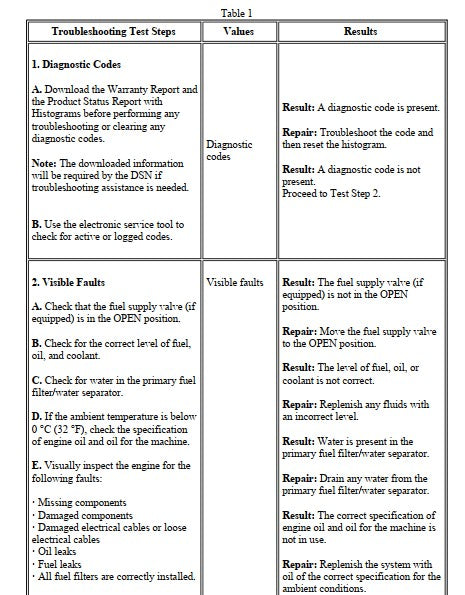

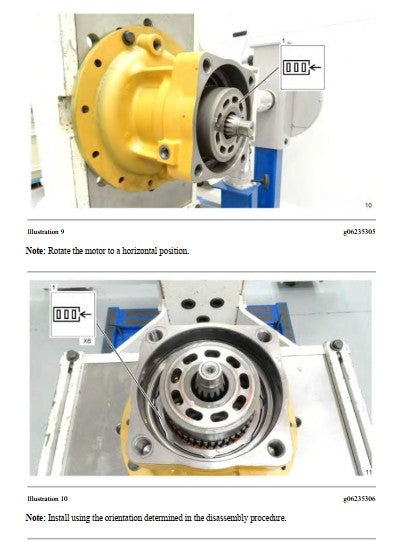

Motor C7.1 e sistemas auxiliares, operação de sistemas (Systems Operation), procedimentos de teste de cilindros hidráulicos (Stick Cylinder Head End), desmontagem e instalação do vedador frontal do virabrequim, montagem e torque dos injetores de combustível, desmontagem e montagem do motor de giro (Travel/Swing Motor), instalação do suporte ECM no bloco do motor, diagnóstico de falhas por tabela de Troubleshooting Test Steps, verificação de códigos de diagnóstico, inspeção de falhas visíveis (nível de fluidos, vazamentos, componentes danificados, cabos elétricos), sistema hidráulico principal e cilindros de lança e braço, material rodante, sistema de giro, sistema elétrico e diagnóstico eletrônico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

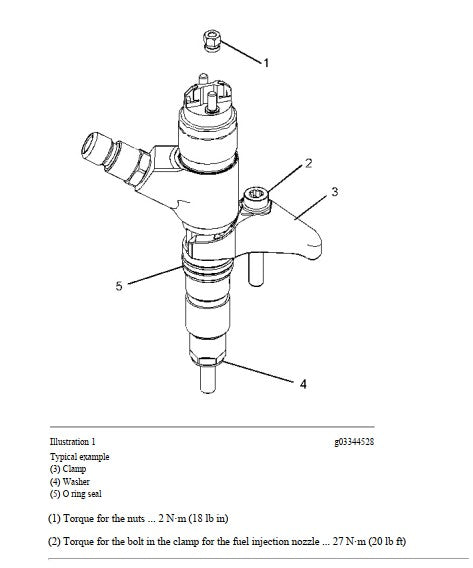

- Torque das porcas do injetor de combustível: 2 N·m (18 lb in)
- Torque do parafuso da braçadeira do bico injetor: 27 N·m (20 lb ft)

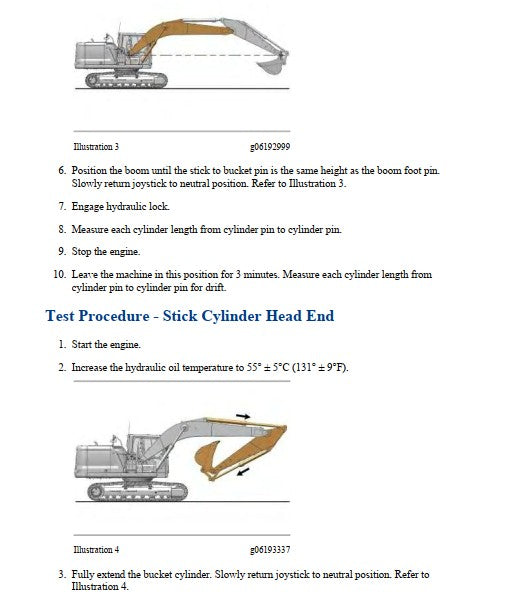

- Temperatura do óleo hidráulico para teste de cilindros: 55° ± 5°C (131° ± 9°F)

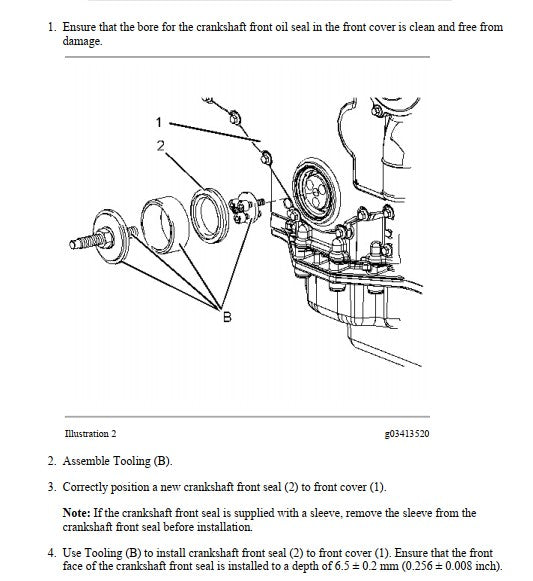

- Profundidade de instalação do vedador frontal do virabrequim: 6,5 ± 0,2 mm (0,256 ± 0,008 in)

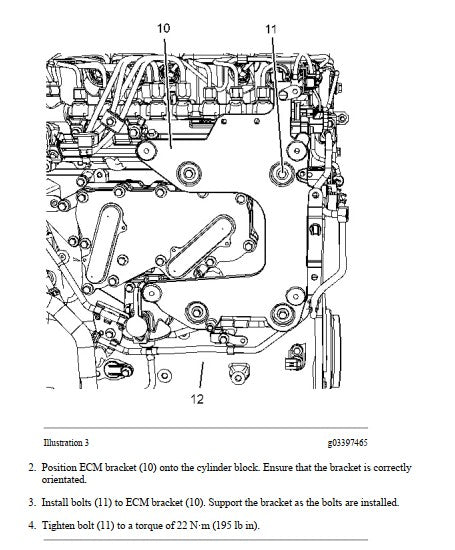

- Torque do parafuso do suporte ECM: 22 N·m (195 lb in)

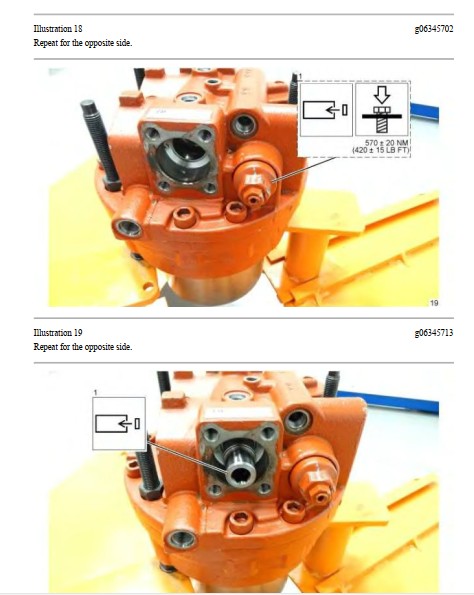

- Torque de componente do motor de giro: 570 ± 20 N·m (420 ± 15 lb ft)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 320 GC.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
Este manual cobre todas as séries do 320 GC?
Não necessariamente. Este arquivo contempla as séries DKJ0001-UP, KTN0001-UP, EBB0001-UP, BR40001-UP e BR60001-UP. Vale ressaltar que cada série possui seu manual específico — somente um manual não substitui os manuais individuais de cada série.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
