Descrição
Dados do manual

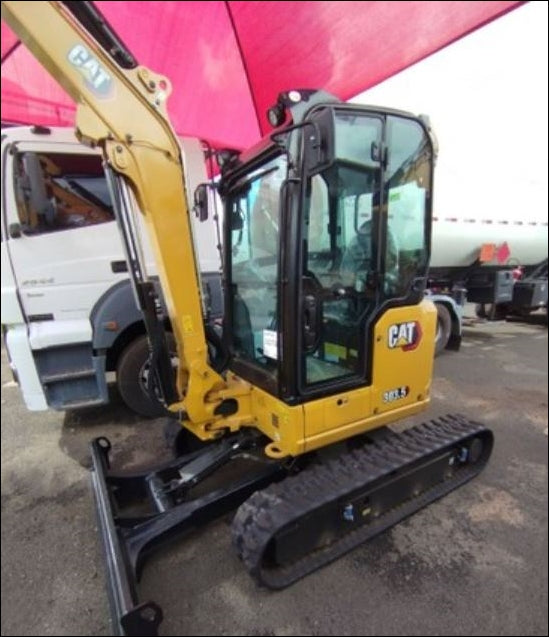

O Manual de Serviço Caterpillar 303.5 é o documento técnico de oficina da miniescavadeira 303.5, em PDF, no original em inglês ou na versão traduzida para o português. Reúne especificações, funcionamento dos sistemas, testes e ajustes, além de procedimentos de desmontagem e montagem, com um manual para cada faixa de série dos prefixos AFW e DCH.
Séries disponíveis do manual 303.5
Confira o número de série na plaqueta de identificação da máquina: as três primeiras letras ou números são o prefixo. Temos o manual de serviço para cada faixa abaixo.
| Prefixo | Série inicial | Série final | Páginas |
|---|---|---|---|
| AFW | AFW00001 | em diante | 1.409 |
| DCH | DCH00001 | em diante | ≈ 1.409* |
O número de páginas muda de uma faixa de série para outra, porque cada faixa tem o seu próprio manual. * Nas faixas marcadas com asterisco, o número é só uma referência, tirado do manual da série AFW00001: o manual da sua faixa pode ter mais ou menos páginas.
O conteúdo de cada área pode variar entre as faixas de série. Em caso de dúvida, envie o número de série pelo WhatsApp antes da compra.
O que este manual cobre
- Especificações: dados técnicos de referência da máquina.
- Funcionamento dos sistemas: como funcionam os sistemas da máquina.
- Testes e ajustes: medições, regulagens e verificações para deixar o equipamento dentro do padrão.
- Desmontagem e montagem: sequência para desmontar, recuperar e montar novamente cada conjunto.
Sistemas incluídos
O índice do manual está organizado por sistema. Aparecem estas áreas:
- Arranjo do motor
- Motor básico (bloco, cabeçote, virabrequim)
- Admissão de ar e escape
- Sistema de combustível
- Sistema de lubrificação
- Sistema de arrefecimento
- Sistema elétrico e de partida
- Trem de força (transmissão e diferencial)
- Sistema hidráulico
- Chassi e estrutura
- Arranjo da máquina
- Posto do operador (cabine)
- Ferramentas de trabalho
- Implementos
- Material rodante
- Diagramas elétricos e hidráulicos
Exemplos de informações técnicas
Alguns valores tirados do manual da série AFW00001, com a seção onde cada um aparece, para você ter ideia do nível de detalhe:
- Torque · Roda motriz: 88 ± 5 N·m (65 ± 3,7 lb·ft)
- Torque · Ventilador (remoção e instalação): 11 N·m (8 lb·ft)
- Pressão · Válvula de alívio principal (teste e ajuste): 21.100 ± 500 kPa (3060 ± 73 psi)
- Pressão · Bicos injetores: 14.707 kPa (2133 psi)
- Medida · Mola de recuo: 204 ± 1,5 mm (8,0 ± 0,06 pol)
Os valores servem só de exemplo e podem mudar de uma série para outra. No serviço, use sempre o valor do manual da sua série.
Por que vale a pena
- ✅ Reparo feito com base na documentação de serviço, não no improviso.
- ✅ Testes e ajustes para deixar o equipamento dentro do padrão depois do reparo.
- ✅ Arquivo em PDF que abre no computador, no tablet e no celular.
Para quem é
Oficinas especializadas em máquinas pesadas, técnicos de campo, locadoras e frotas que mantêm a 303.5 da Caterpillar em operação.
Perguntas frequentes
Como sei se o manual serve para a minha 303.5?
Compare o prefixo e o número de série da plaqueta de identificação com a tabela de séries acima. Se o prefixo estiver na tabela e o número de série estiver dentro da faixa, temos o manual da sua série. Em caso de dúvida, envie o número de série pelo WhatsApp antes da compra.
A compra inclui todas as faixas de série?
Não. Você recebe o manual da faixa correspondente à sua máquina, já que cada série tem documento próprio. Para isso, pedimos o número de série completo.
Tem em português?
Sim. Além do original em inglês, há a versão traduzida para o português, que você escolhe na opção de idioma do produto.
Posso usar em mais de um dispositivo?
Sim. O arquivo pode ser aberto no computador, no tablet e no celular.
Tem nota fiscal?
Sim. A loja emite nota fiscal de todas as compras.
Como recebo o arquivo?
O envio é feito por e-mail ou WhatsApp depois da confirmação do pagamento e do número de série. Não há frete físico.
