Descrição
Manual de Serviço Rolo Compactador Caterpillar CS533E — arquivo PDF com 1.504 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

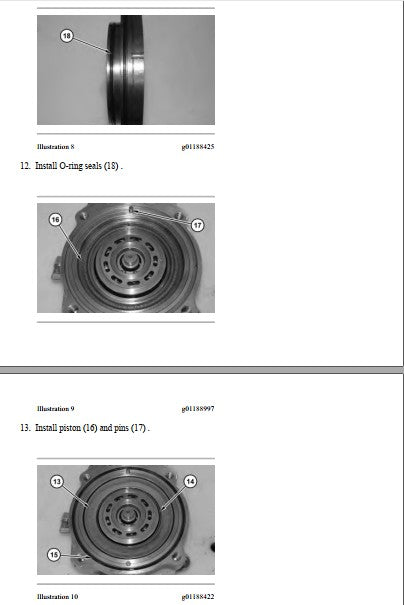

Aplicável ao Rolo Compactador Vibratório CS533E da série GBB0001-UP, equipado com motor Mitsubishi S3L2. O manual traz fotografias reais de cada procedimento passo a passo (desmontagem de engrenagens, instalação de pistões e O-rings, remoção de retaining rings com ferramentas especiais Tooling C e D) e vistas explodidas detalhadas dos grupos mecânicos. Inclui fluxogramas de diagnóstico eletrônico no formato Test Step, testes de pressão hidráulica com valores exatos de referência e procedimentos de medição do motor com dial gauge e V-block. PDF pesquisável para localização rápida por sistema ou código de falha.
Especificações do Manual
- Marca: Caterpillar
- Modelo: CS533E
- Tipo: Rolo Compactador Vibratório
- Motor: Mitsubishi S3L2
- Série: GBB0001-UP
- Páginas: 1.504
- Tamanho: 79.3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

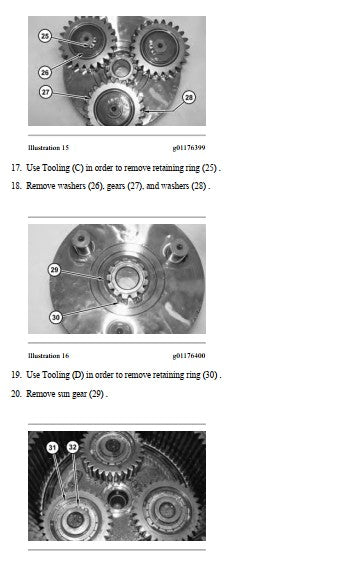

Sistema de vibração, tambor e componentes, sistema hidráulico (incluindo testes de pressão das válvulas de alívio principal), motor Mitsubishi S3L2 (medição de empeno do virabrequim, remoção de engrenagens, retificação de munhões), transmissão e engrenagens planetárias (com procedimentos de remoção de retaining rings e sun gear), direção, freios, sistema elétrico, diagnóstico eletrônico via Caterpillar Electronic Technician (Cat ET) com leitura e interpretação de códigos MID-CID-FMI.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

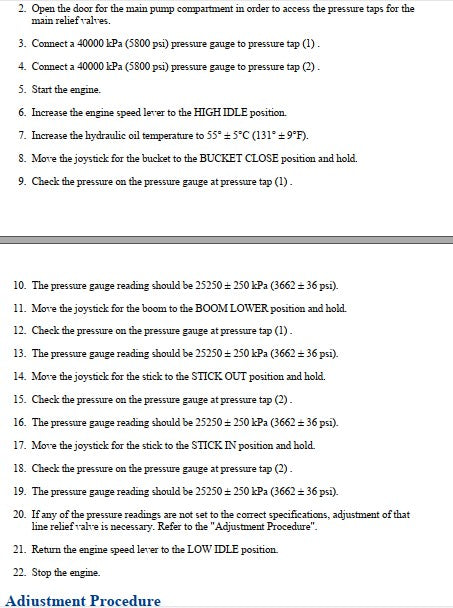

- Pressão das válvulas de alívio principal do sistema hidráulico: 25.250 ± 250 kPa (3662 ± 36 psi)
- Temperatura do óleo hidráulico para realização do teste de pressão: 55°C ± 5°C (131°F ± 9°F)

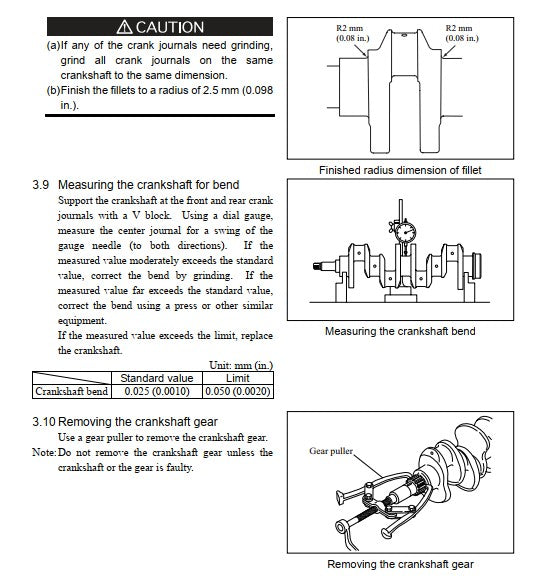

- Empeno máximo do virabrequim — valor padrão: 0,025 mm (0.0010 in) / limite: 0,050 mm (0.0020 in)
- Raio do filete dos munhões do virabrequim após retífica: 2,5 mm (0,098 in)
- Tensão operacional normal do circuito PL522/523: entre 11 VDC e 32 VDC

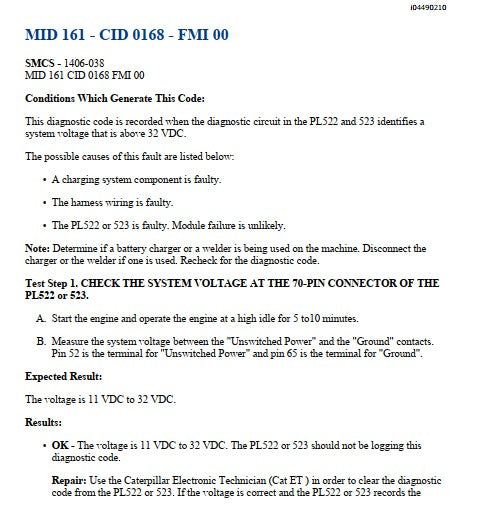

- Exemplo de código de falha documentado: MID 161 - CID 0168 - FMI 00 (SMCS 1406-038) — tensão do sistema acima de 32 VDC
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CS533E.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante. Exemplo: pressão das válvulas de alívio principal de 25.250 ± 250 kPa medida a 55°C ± 5°C de temperatura do óleo.
Inclui lista de códigos de falha e procedimentos de diagnóstico eletrônico?
Sim, o manual traz os códigos no formato MID-CID-FMI com condições que geram cada código, causas possíveis e Test Steps detalhados. Um exemplo documentado é o MID 161 - CID 0168 - FMI 00, relacionado à tensão do sistema, com procedimento de leitura via Caterpillar Electronic Technician (Cat ET).
Qual a diferença para o catálogo de peças?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
