Descrição

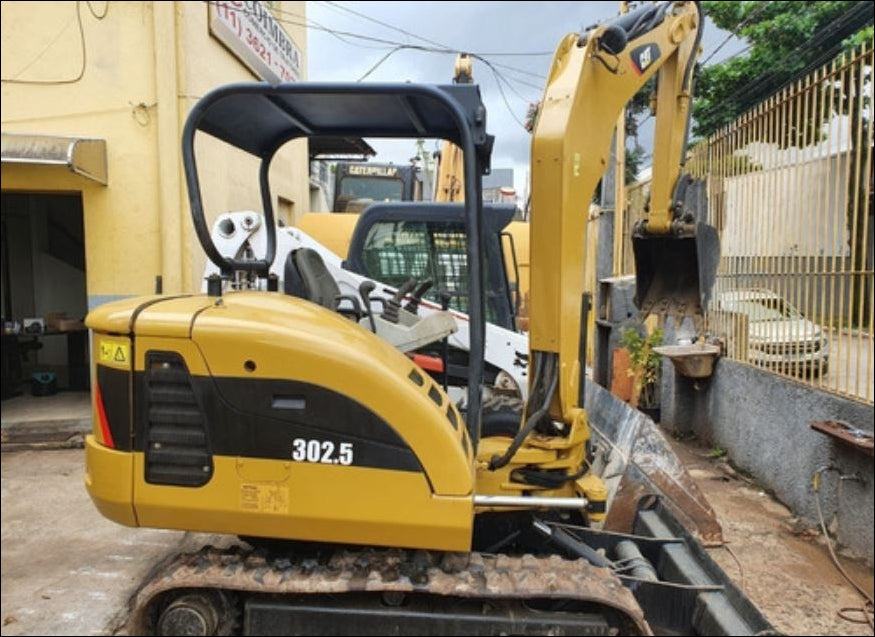

Manual de Serviço Mini Escavadeira Hidráulica Caterpillar 302.5 — arquivo PDF com 1.546 páginas em inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.
Referência oficial: SENR5023-04. Cobre a mini escavadeira hidráulica 302.5 da série 4AZ00001-UP, equipada com motor 3013 — o documento também contempla procedimentos aplicáveis aos motores 3003, 3014 e 3024 presentes em outras configurações Caterpillar. Inclui diagramas detalhados das linhas de injeção de combustível, procedimentos fotográficos passo a passo para montagem e desmontagem do volante, mecanismo de válvulas e respiro do cárter, além de vistas explodidas dos componentes do motor de giro hidráulico. Publicado em 2004 conforme documentação oficial Caterpillar. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 302.5
- Tipo: Mini Escavadeira Hidráulica
- Páginas: 1.546
- Tamanho: 78,1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR5023-04
- Série: 4AZ0001-UP
- Motor: 3013 (cobre também 3003, 3014 e 3024)
Procedimentos e Sistemas Cobertos
Sistema hidráulico principal, bombas e motores hidráulicos, motor e sistemas auxiliares (incluindo volante, mecanismo de válvulas, respiro do cárter e linhas de injeção de combustível), válvulas de controle, material rodante, sistema de giro, lança e braço, sistema de combustível, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

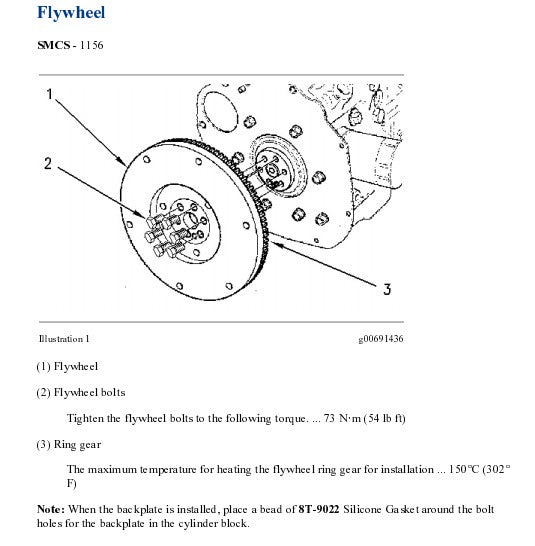

- Torque dos parafusos do volante: 73 N·m (54 lb ft)

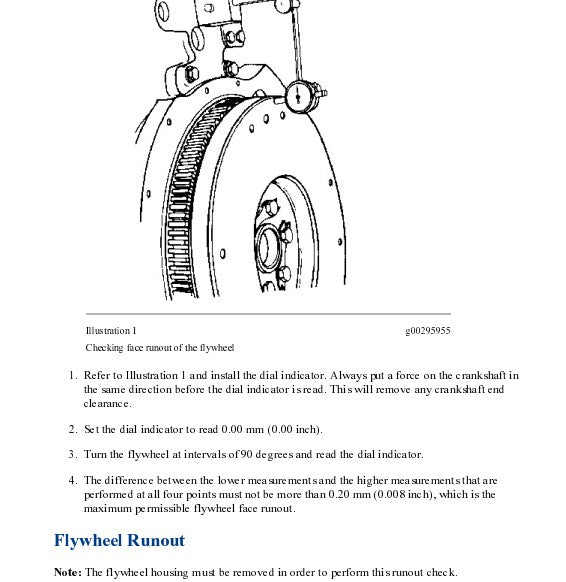

- Face runout máximo permissível do volante: 0,20 mm (0,008 pol)
- Temperatura máxima para aquecimento e instalação da coroa dentada: 150°C (302°F)

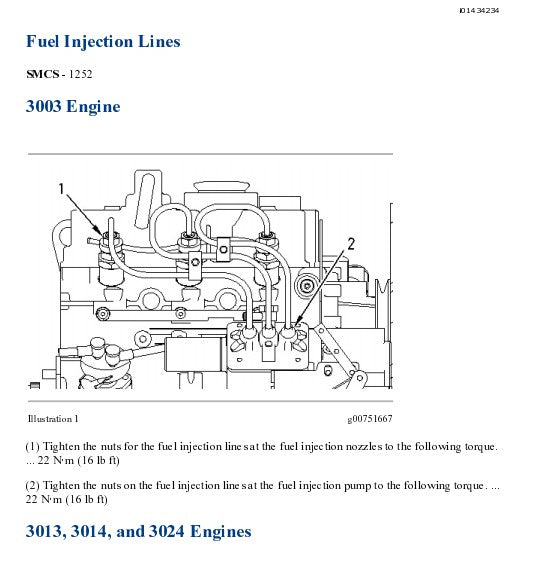

- Torque das linhas de injeção nos bicos injetores: 22 N·m (16 lb ft)
- Torque das linhas de injeção na bomba injetora: 22 N·m (16 lb ft)

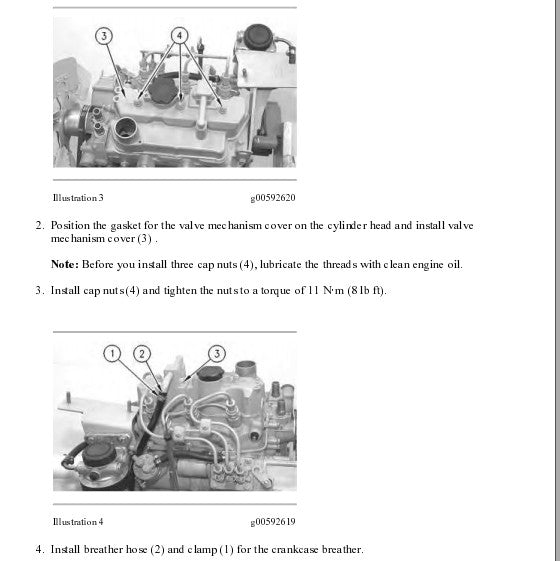

- Torque das porcas da tampa do mecanismo de válvulas: 11 N·m (8 lb ft)

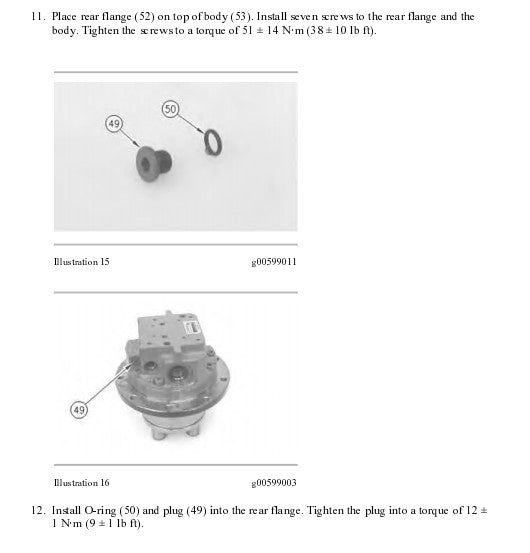

- Torque dos parafusos do flange traseiro: 51 ± 14 N·m (38 ± 10 lb ft)
- Torque do plug do flange traseiro: 12 ± 1 N·m (9 ± 1 lb ft)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 302.5.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques do motor 3013?
Sim, inclui tabela completa de torques para os principais componentes. Exemplo: parafusos do volante 73 N·m (54 lb ft), linhas de injeção nos bicos injetores 22 N·m (16 lb ft), porcas da tampa do mecanismo de válvulas 11 N·m (8 lb ft).
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
