Descrição
Manual de Serviço Caterpillar 256C — documentação técnica completa da Mini Carregadeira em PDF pesquisável. São 3.187 páginas em Inglês com procedimentos verificados e diagramas detalhados.

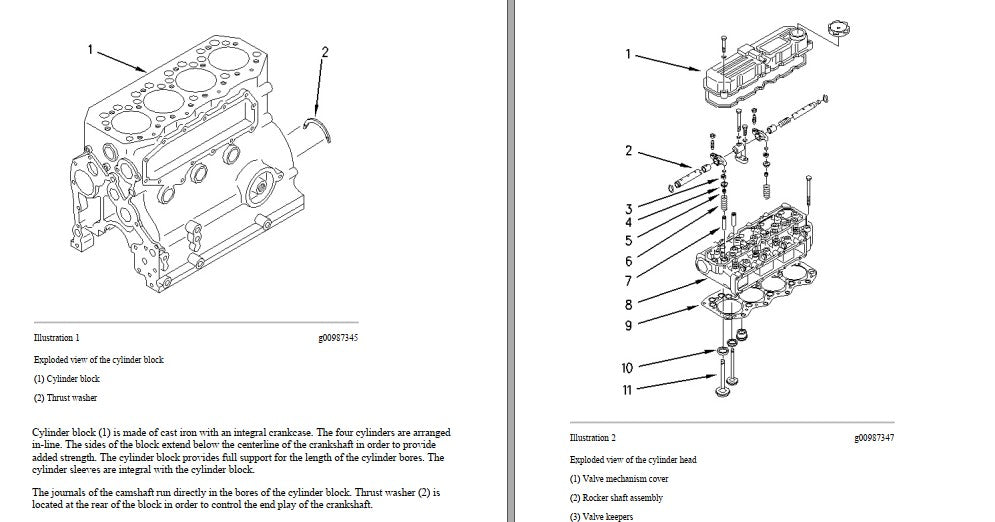

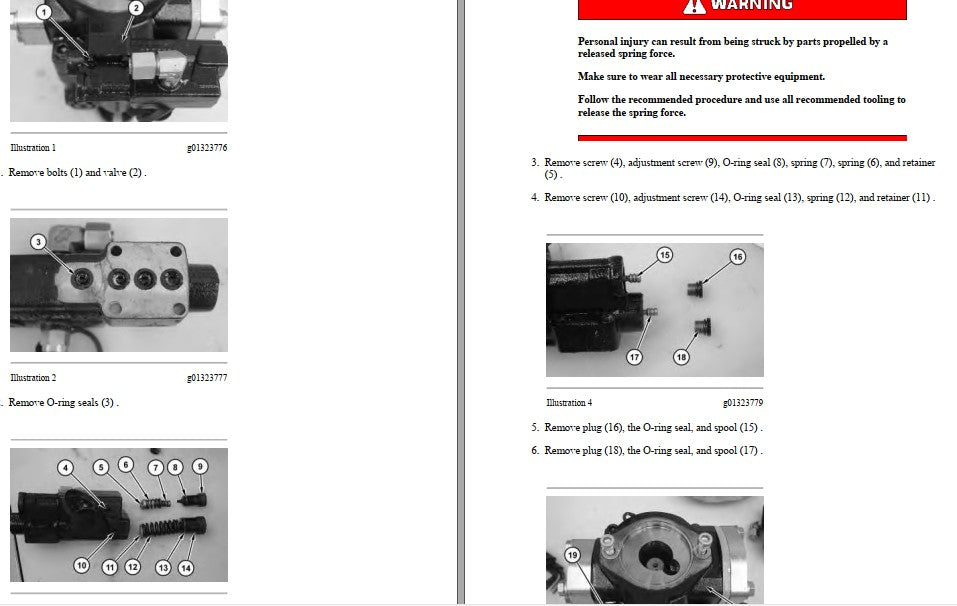

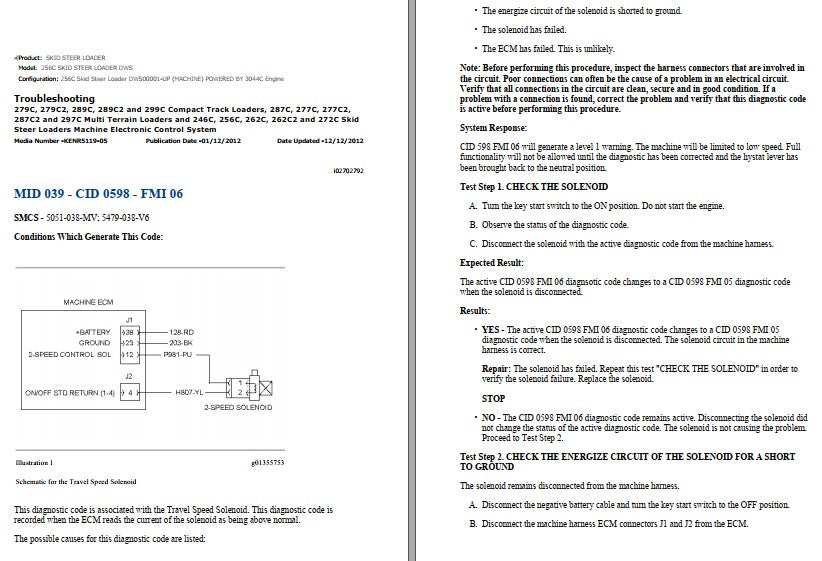

Referências oficiais KENRS119-05 (Machine Electronic Control System) e RENR7582-07 (motor 3044C). Cobre mini carregadeiras Caterpillar 256C da série DWS00001-UP, equipadas com motor diesel 3044C, conforme configuração de fábrica. Inclui diagramas elétricos do ECM com pinagem dos conectores J1 e J2, vistas explodidas do bloco de cilindros, cabeçote, biela e pistão, além de procedimentos detalhados de desmontagem e montagem das válvulas e solenoides do sistema hidráulico. Traz fluxogramas de diagnóstico por código MID/CID — por exemplo, testes para MID 039 CID 1706 FMI 06 (solenoide da bomba direita) e CID 0598 FMI 06 (solenoide de duas velocidades). PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 256C
- Tipo: Mini Carregadeira (Skid Steer Loader)
- Páginas: 3.187
- Tamanho: 83 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: KENRS119-05 e RENR7582-07
- Anos: 2007
- Série: DWS00001-UP
- Motor: 3044C
Procedimentos e Sistemas Cobertos
Transmissão, conversor de torque, motor e sistemas auxiliares, sistema hidráulico, implementos, eixos, direção, freios, sistema elétrico e diagnóstico — incluindo troubleshooting do Machine Electronic Control System por códigos MID/CID/FMI e disassembly and assembly do motor 3044C (bloco de cilindros, cabeçote, biela, pistão, válvula bypass de óleo).
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos da biela: 54 ± 5 N·m (40 ± 4 lb ft)

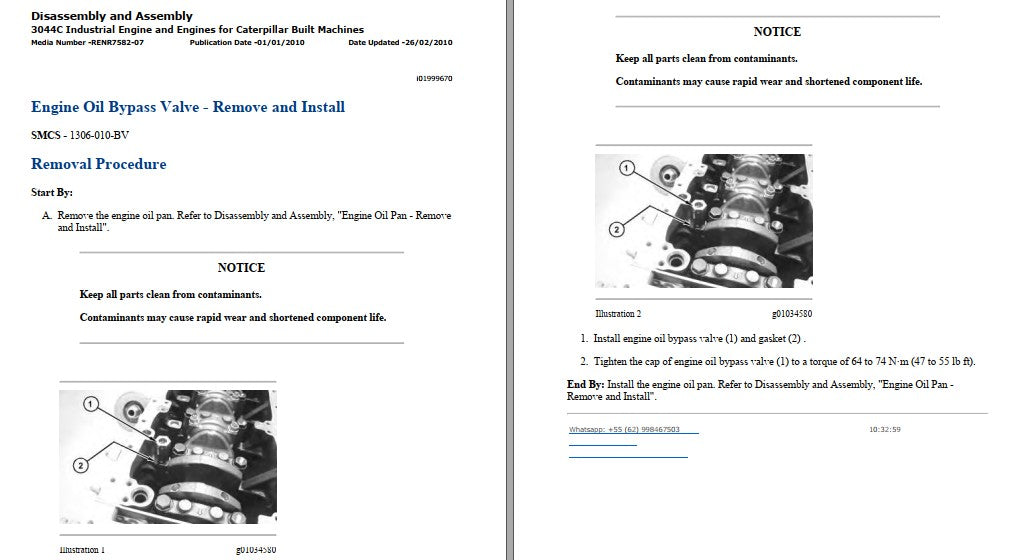

- Torque da válvula bypass de óleo do motor: 64 a 74 N·m (47 a 55 lb ft)

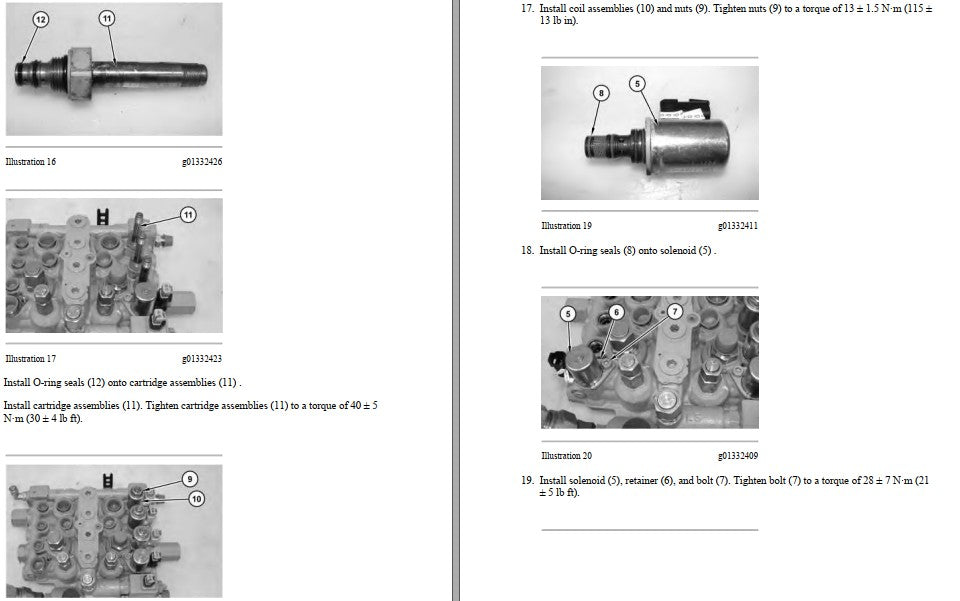

- Torque dos conjuntos de cartucho (válvula hidráulica): 40 ± 5 N·m (30 ± 4 lb ft)
- Torque do parafuso do solenoide: 28 ± 7 N·m (21 ± 5 lb ft)
- Torque das porcas do conjunto de bobinas: 13 ± 1,5 N·m (115 ± 13 lb in)

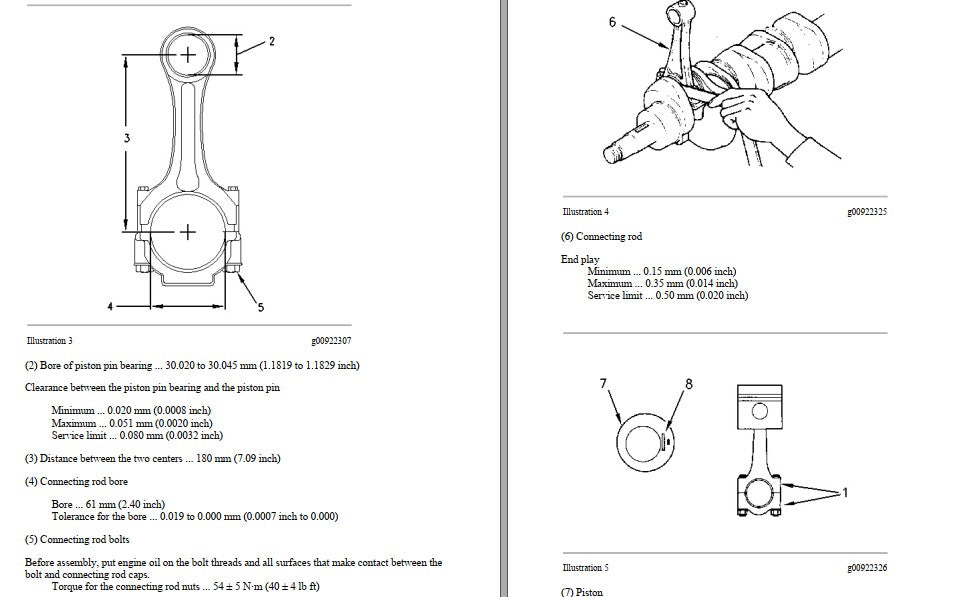

- Bore do pino do pistão: 30,020 a 30,045 mm (1,1819 a 1,1829 pol)
- Folga entre pino do pistão e bucha — mínima 0,020 mm / máxima 0,051 mm / limite de serviço 0,080 mm
- End play da biela — mínimo 0,15 mm / máximo 0,35 mm / limite de serviço 0,50 mm
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 256C.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor 3044C?
Sim, inclui tabelas completas de torques. Exemplos presentes: parafusos da biela 54 ± 5 N·m (40 ± 4 lb ft) e válvula bypass de óleo 64 a 74 N·m (47 a 55 lb ft), além de folgas do pino do pistão e end play da biela com valores mínimo, máximo e limite de serviço.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
