Descrição
Manual de Serviço Mini Carregadeira Caterpillar 242B3 — publicação técnica oficial em formato PDF com 2.226 páginas em Inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.

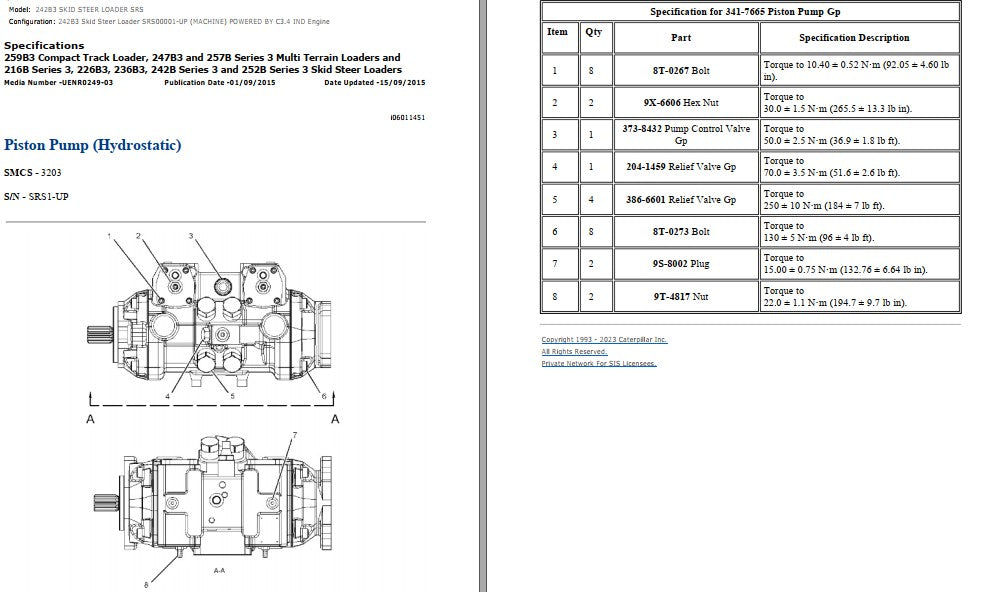

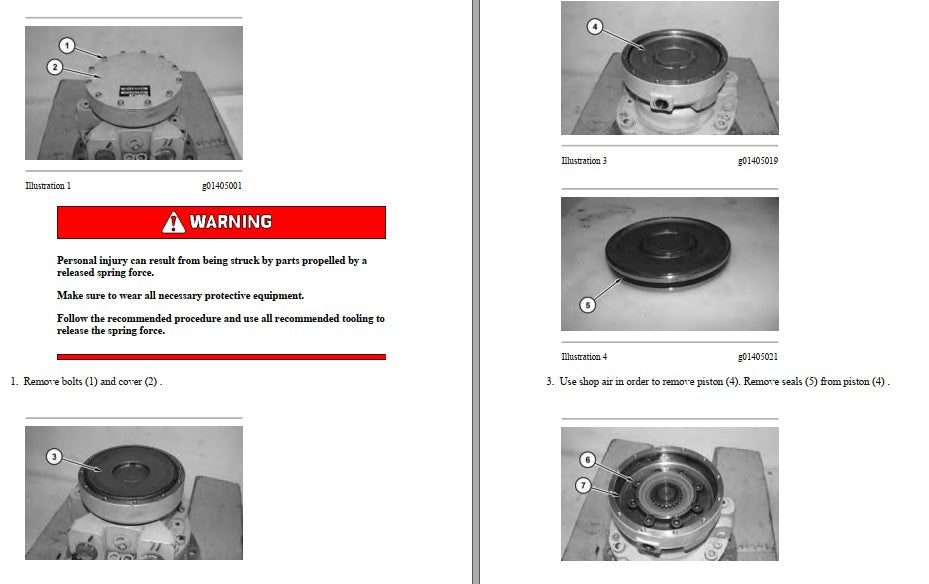

Documento aplicável à configuração 242B3 Skid Steer Loader SRS00001-UP equipada com motor Caterpillar C3.4 IND (ano 2012). Reúne publicações técnicas oficiais do fabricante, entre elas UENR0255-02 (Electronic Control System — Troubleshooting), UENR0249-03 (Piston Pump Hydrostatic) e KENR6939-04 (C3.4 Engines Specifications). Inclui esquemas elétricos do ECM com identificação de pinagem e conectores J1/J2, tabelas completas de torque do grupo da bomba de pistão 341-7665, vistas explodidas do virabrequim e fotos passo a passo dos procedimentos de desmontagem. PDF pesquisável para localização rápida por sistema, SMCS ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 242B3
- Tipo: Mini Carregadeira (Skid Steer Loader)
- Configuração: 242B3 Skid Steer Loader SRS
- Motor: C3.4 IND
- Ano: 2012
- Série: SRS00001-UP
- Páginas: 2.226
- Tamanho: 97,4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências de publicação: UENR0255-02, UENR0249-03, KENR6939-04
Procedimentos e Sistemas Cobertos

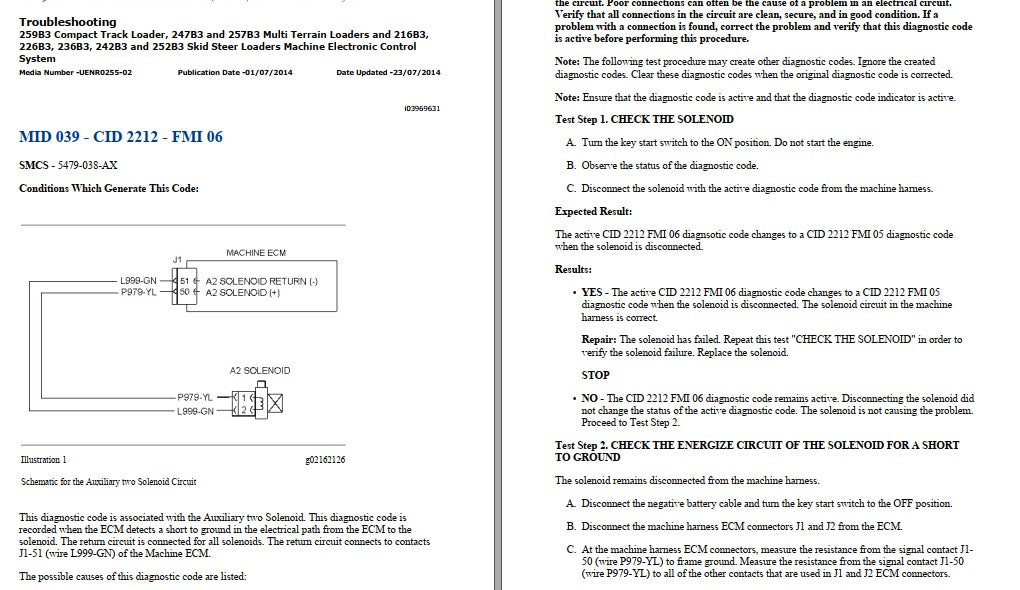

Motor Caterpillar C3.4 com procedimentos completos de virabrequim (SMCS 1202), mancais principais, cilindros e especificações de folgas e torques; sistema hidrostático com bomba de pistão 341-7665 (SMCS 3203) incluindo válvulas de alívio e comando de controle; transmissão, eixos e material rodante; implementos e braços de levante do carregador; direção hidráulica (skid steer) e freios; sistema elétrico completo com diagramas de pinagem; e sistema eletrônico de controle (Machine ECM) com troubleshooting por códigos MID/CID/FMI (SMCS 5479), fluxogramas de teste de solenoides e verificações de curto-circuito.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

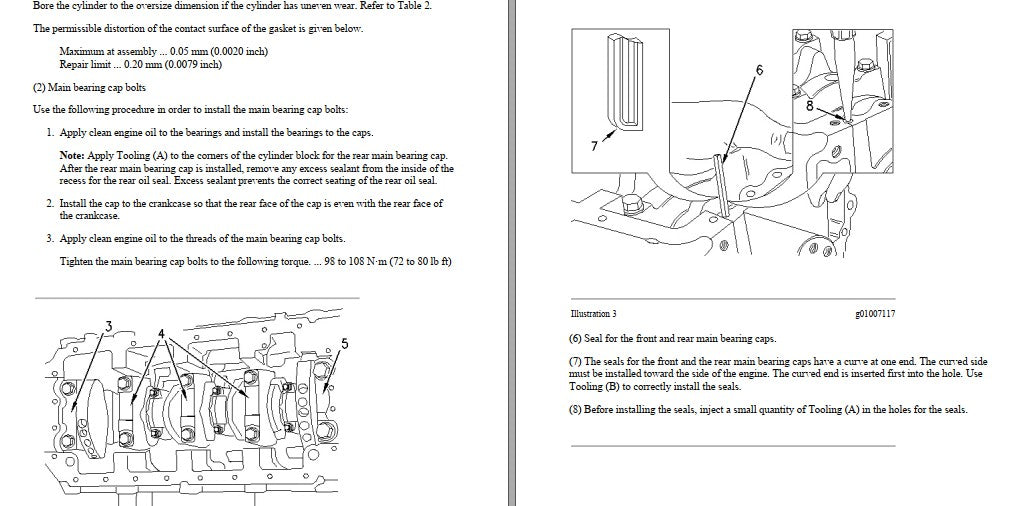

- Torque dos parafusos da capa do mancal principal (motor C3.4): 98 a 108 N·m (72 a 80 lb ft)

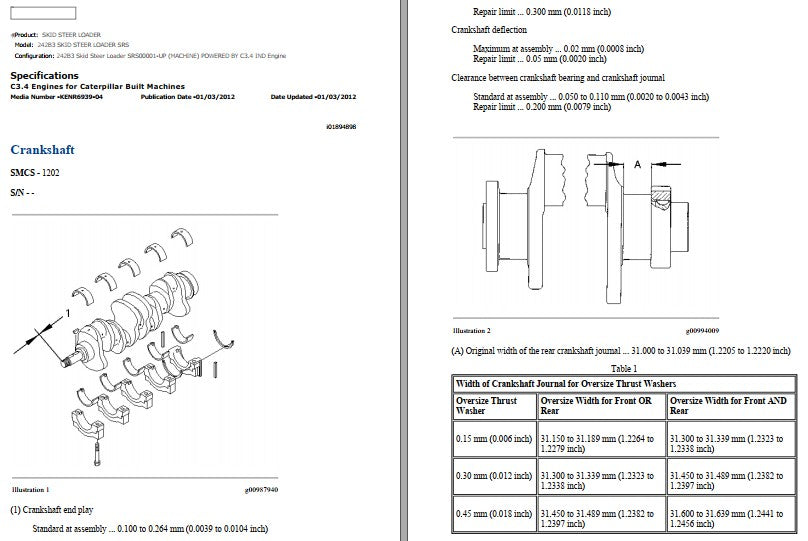

- Folga axial do virabrequim — padrão: 0,100 a 0,264 mm | limite de reparo: 0,300 mm
- Deflexão do virabrequim — máximo na montagem: 0,02 mm | limite de reparo: 0,05 mm
- Folga entre mancal e munhão do virabrequim — padrão: 0,050 a 0,110 mm | limite: 0,200 mm
- Bomba de Pistão 341-7665 — Parafuso 8T-0273: 130 ± 5 N·m (96 ± 4 lb ft)
- Bomba de Pistão 341-7665 — Válvula de alívio 386-6601: 250 ± 10 N·m (184 ± 7 lb ft)
- Bomba de Pistão 341-7665 — Porca 9X-6606 Hex: 30,0 ± 1,5 N·m
- Bomba de Pistão 341-7665 — Plug 9S-8002: 15,00 ± 0,75 N·m
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 242B3.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor C3.4?
Sim, inclui tabelas completas. Por exemplo, os parafusos da capa do mancal principal são apertados a 98 a 108 N·m (72 a 80 lb ft), e a bomba de pistão 341-7665 traz torques específicos para cada componente (parafusos, porcas, válvulas e plugues).
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
